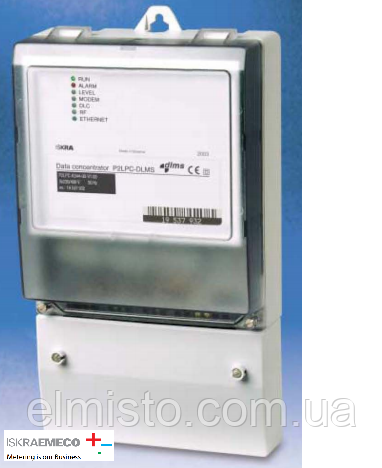

Концентратор даних P2LPC-K586-00-V2.00/PLC, RS485/Ethernet, GSM/GPRS ISKRAEMECO (Словіння)

Концентратор P2LPC-K586-00-V2.00 призначений для автоматичного збору даних з лічильниками електричної енергії типів MT/ME351 і MT/ME371 через мережу 0,4 кВ (PLC-модем)
Збирання даних із лічильниками за допомогою вбудованого DLC-модему та/або за інтерфейсом RS-485. Брак цього приладу робить роботу системи АСКУЕ неможливою.

Концентратор P2LPC — Пристрій збирання та передавання даних (УСПД), який використовується для автоматичного збору даних із лічильників і тарифних пристроїв, зберігання цих даних у внутрішній пам'яті, а також передавання даних до центру збору інформації. Обмін даними між лічильниками та концентратором виконується через низьковольтну мережу (DLC) відповідно до протоколу DLMS за допомогою об'єктів COSEM.

Програмне забезпечення концентратора забезпечує зчитування даних із усіх пристроїв, зареєстрованих у мережі DLC, відповідно до заданого розкладу. лічені дані зберігаються у внутрішній пам'яті концентратора та передаються в центральну базу даних за запитом центру збору інформації через різні інтерфейси (ТФОП, ISDN, GSM або ЛВС). Програмне забезпечення Sep2W забезпечує передавання та оброблення даних у центрі збору інформації.
Концентратор автоматично виявляє нові пристрої в мережі, конфігурує їх і встановлює з ними  зв'язок.
До одного концентратора можна під'єднати до 1000 лічильників і тарифних пристроїв. Оптимальна кількість пристроїв, під'єднаних до одного концентратора, приблизно 100. Швидкість передавання даних між лічильником і концентратором залежить від відстані між ними та від повного опору мережі. За несприятливих для передавання даних умов DLC модем автоматично переходить у режим повторного передавання, посилюючи сигнал і забезпечуючи його передавання.

Функціональні можливості концентратора даних P2LPC:

•  Збереження даних тривалий час за допомогою карти пам'яті великого обсягу;

•  Пошук і керування лічильниками в DLC системі;

•  Операційна система Microsoft Windows CE з файловою системою TFAT;

•  Способи зв'язку з центром збору даних — GSM, GPRS і Ethernet;

•  Можливість під'єднання клавіатури, мишки та VGA монітора для керування й контролю за роботою концентратора;

•  Комунікаційний протокол DLMS/COSEM для зв'язку опитування лічильників;

•  Стандартні протоколи мережі Internet для зв'язку передавання даних до центру збирання.

Функції концентратора

Концентратор виконує 4 основні функції:

• Збирання даних відповідно до розкладу з усіх під'єднаних пристроїв за допомогою DLC-моделя з використанням протоколу DLMS.
• Зберігання зібраних даних у внутрішній енергонезалежній пам'яті.
• Передавання зібраних даних через відповідний інтерфейс (ТФОП, ISDN, GSM, КТВ, ЛВС) у центральну базу даних.
• Конфігурування мережі DLC й автоматичне виявлення нових пристроїв.

Збирання даних

Дані збираються за допомогою вбудованого DLC-моделятора, який являє собою фізичний рівень ієрархічної структури передавання даних, що складається з декількох рівнів, що визначають специфікацію протоколу DLMS/COSEM. На канальному рівні використовується протокол HDLC. Кожен лічильник або тарифний пристрій, під'єднаний до концентратора через мережу DLC, має мати власну мережеву адресу. Лічильники та тарифні пристрої мають приймати повідомлення, що надсилаються концентратором одночасно на всі пристрої. Список під'єднаних пристроїв, а також розклад опитування, зберігається у внутрішній пам'яті концентратора.

Зберігання даних

Дані, зібрані з лічильників, зберігаються у внутрішній енергонезалежній пам'яті концентратора. Концентратор працює під керуванням операційної системи Windows CE. Вона визначає формат зберігання даних у концентраторі. Дані від кожного пристрою зберігаються в окремому файлі. Щомісяця формується новий файл для кожного лічильника або тарифного пристрою.

Передавання даних у центр збирання інформації

За запитом центру збору інформації дані з концентратора передаються в центральну базу даних за допомогою програмного забезпечення Sep2W, встановленого на центральному комп'ютері. Передавання виконується відповідно до протоколу DLMS через різні інтерфейси або адаптери (ТФОП, ISDN, GMS, КТВ, ЛВС).

Конфігурування мережі DLC

Спеціальна програма в концентраторі забезпечує конфігурування всіх пристроїв, під'єднаних до мережі DLC. Концентраторбуре зв'язатися з усіма пристроями в мережі DLC. Він постійно шукає нових пристроїв у мережі DLC і, якщо знаходить, то встановлює з ним зв'язок. Крім того, концентратор виконує перевірку якості зв'язку зі встановленим пристроєм. Деякі DLC модеми можуть працювати як ретранслятори сигналів від інших більш віддалених модемів. Концентратор веде статистику передавання даних, унаслідок чого можна спостерігати за станом мережі та процесом передавання даних.

Характеристики концентратора даних P2LPC:

• номінальна напруга живлення: 3*230/400 B;
• діапазон напруги: 0,8Un-1,5Un
• номінальна частота мережі 50/60 Гц;
• активна споживана потужність 10 Вт;
• повна споживана потужність 25 Вт;
• абсолютна похибка годинника на добу — не більш ніж 5 год;
• вбудований дводіапазонний GSM/GPRS модем;
• робочий діапазон температури: від -20 °C до +60 °C;
• маса: не більш ніж 1,2 кг;
• середній термін експлуатації літієвої батареї — не менш ніж 10 років;
• розміри, мм: 326,4х178х76.


Купити концентратор даних P2LPC в Україні: Тернополя, Харків, Київ, Полтава, Івано-Франковськ, Запоріжжя — інтернет-магазин «ЕлМісто»

Структурна схема роботи концентраторів даних P2LPC:
