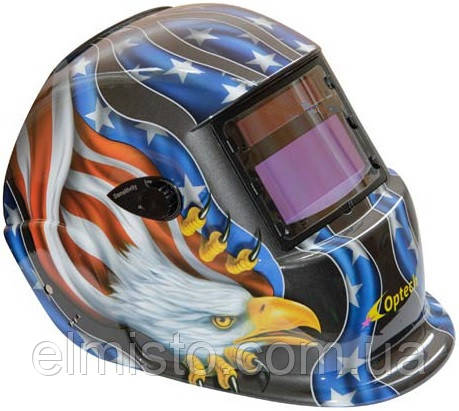

Методи правильного вибору зварювального маски хамелеон.

Автоматичний світлофільтр (АСФ) являє собою складний електронно-оптичне з'єднання, що складається з декількох шарів рідкокристалічних комірок, поляризаційних плівок, захисного фільтра від ультрафіолетового та інфрачервоного (УФ/ІЧ) випромінювання, захисних стекол, датчиків виявлення зварювальної дуги, електронної плати з елементами управління, сонячних і літієвих елементів живлення. В маски зварювальника з автоматичним світлофільтром об'єднані в одне ціле досягнення науки і високих технологій в області рідких кристалів, у мікроелектроніці, в оптоелектроніці, в джерелах сонячної енергії і в оптиці.

Автоматичний світлофільтр зварювальної маски забезпечує постійний захист від шкідливих ультрафіолетових і інфрачервоних променів. Навіть якщо світлофільтр взагалі не спрацює ультрафіолетові та інфрачервоні промені не пройдуть крізь світлофільтр і не зможуть завдати шкоди. Захисний УФ/ІЧ фільтр постійно відображає шкідливі промені і немає прямої залежності захисту від стану та ступеня затемнення світлофільтра. Завдяки чому легко налаштувати комфортну ступінь затемнення, виходячи з умов освітленості і зварювання, враховуючи індивідуальні особливості зору. Більше не потрібно жмуритися, напружувати зір і намагатися розгледіти як у простий масці з пасивним світлофільтром. Поляризаційний шар не пропускає або зводить нанівець відбите світло, що в рази знижує стомлюваність очей порівняно із звичайною маскою, особливо при зварюванні кольорових металів з високою відбивною здатністю.
Як вже помітили, світлофільтр являє собою складний багатошаровий оптичний "сендвіч". Промінь видимого світла при проходженні кожного шару такого "сендвіча" переломлюється і розсіюється що, в кінцевому рахунку, призводить до спотворень і погіршення видимості.
Час включення (Switching time) - далеко не головний, але основний параметр про що запитують покупці, встигне чи не встигне спрацювати світлофільтр і не зловить він зайчика. Як вже зазначили вище, навіть якщо світлофільтр не спрацює, шкідливі випромінювання УФ/ІЧ не зможуть пройти і побачите просто яскраве світло у видимому спектрі, вихідне затемнення світлофільтра, звичайно, знижує яскравість, але недостатньо. Якщо ви забули включити маску, вийти з режиму шліфування, занизили чутливість або закрили датчики, то світлофільтр природно не спрацює, звичайно, це неприємно, але, а, якщо просту маску не опустити вчасно, то наслідки будуть сумні. Максимальний час перемикання допустиме стандартом EN379 при перемиканні світлофільтру з вихідним затемненням 4DIN до 13DIN становить 4 мілісекунди, а при перемиканні з 4DIN до 9DIN - 200 мілісекунд. Час спрацьовування у сучасних світлофільтрів становить менше 200 мікросекунд. Як бачите, встигне спрацювати в рази швидше, ніж цього вимагає строгий євростандарт.
Так навіщо ж платити більше за більш швидкісні світлофільтри? Одним словом - за комфорт.
Спробуйте всю зміну відпрацювати на прихватках з низькошвидкісним світлофільтром і відразу стане ясно, що комфорт коштує того. Якщо для побутового використання достатньо часу спрацьовування 1/10 000 сек. (100 мікросекунд), для професійного використання час спрацьовування світлофільтру повинно бути не більше 1/20 000 сек. (50 мікросекунд).
Класифікація автоматичних зварювальних світлофільтрів.
Основні параметри зварювальних світлофільтрів: оптичний клас, світлорозсіювання, гомогенність і кутова залежність ступеня затемнення, за стандартом EN379 повинні бути із зазначенням класу кожного параметра розділених косою межею між собою типу 1/1/1/2 EN379 або 1/3/3/2 EN379 з посиланням на стандарт. Параметри кожної позиції можуть приймати значення від 1 до 3 і визначають клас світлофільтру по основним характеристикам.
Оптичний клас (Optical class) - стоїть на першій позиції і визначає наскільки чітко і без геометричних спотворень видно об'єкт через автоматичний світлофільтр. Це показник диоптрийности світлофільтра. Безпосередньо залежить від якості скла, що використовується при виготовленні, так і від якості збірки оптичного «сендвіча». Напевно спостерігали, як шибки спотворюють геометрію і простір, особливо при наявності дефектів у вигляді міхура або нерівній поверхні.
Перший клас, відсутність перекручувань геометричних фігур і чітке фокусування. Другий і третій клас викликають швидку стомлюваність і втому очей, аналогічно неправильно підібраним очками. Такі світлофільтри непридатні навіть для проведення короткочасних робіт.
Світлорозсіювання (Diffusion of light) - стоїть на другій позиції і характеризує здатність світлофільтру розсіювати (відхилення від початкового напряму) світ, що пройшов крізь нього і визначає ступінь оптичної чистоти світлофільтра. Безпосередньо залежить від чистоти і якості використовуваних рідких кристалів. Здатність матеріалу пропускати світло без його відхилення від початкового напряму називається прозорістю.
Іншими словами, світлорозсіювання це показник каламутності світлофільтру залежне від якості і чистоти рідких кристалів. Якщо хочете, показник матовості або запотівання. Автомобілісти часто стикаються з ефектом світлорозсіювання Світлорозсіювання (Diffusion of light) особливо при нічній їзді під час дощу. Поки зустрічних машин немає, все видно, незалежно від кількості крапель на лобовому склі, але досить невеликого зустрічного світла, і видимість погіршується миттєво пропорційно кількості крапель дощу.
Вартість світлофільтру сильно залежить від оптичного класу та геометричних розмірів оглядового вікна.
Гомогенність (Homogeneity) - стоїть на третій позиції і характеризує нерівномірність затемнення світлофільтру в різних його частинах при перегляді під прямим кутом. Першого класу відповідає Гомогенність (Homogeneity) нерівномірність затемнення ±0,1 DIN,
другого класу відповідає ±0,2 DIN, а третього класу відповідає ±0,3 DIN.
Кутова залежність ступеня затемнення (Angular dependence) - стоїть на четвертій позиції і характеризує залежність ступеня затемнення від кута перегляду. При перегляді під кутом в межах ±15° по відношенню до нормалі ступінь затемнення для світлофільтрів першого класу змінюється на 1DIN, для другого класу на 2DIN і для третього класу на 3DIN. Для світлофільтрів з великим оглядовим вікном кут перегляду становить ±30°.
Багато часто, тримаючи маску зварювальника на рівні витягнутої руки і нахиляючи маску під неймовірним кутом, переглядають нерівномірність затемнення. Перевіряти так кутову залежність затемнення неправильно і ось чому, по-перше, такий кут перегляду не відповідає стандарту, по-друге, будучи в масці я не уявляю, як може зварювальник, вивернуть очі на такий кут при обмеженому оглядовому вікні. Та ніяк, але якщо все ж виникає така потреба, що потрібно зварювати в якихось важкодоступних місцях і доводитися тримати маску на рівні витягнутої руки то в таких випадках потрібно збільшити ступінь затемнення у відповідності з класом кутової залежності світлофільтра.
Дуже часто виробники зварювальних світлофільтрів чотиризначну класифікацію світлофільтрів за EN379 називають просто оптичним класом світлофільтру і в технічних даних вказують як Optical class 1/1/1/2. Оскільки всі чотири параметри мають пряме відношення до оптичних властивостей зварювального світлофільтра, саме оптичний клас звучить більш дохідливо для споживача, з-за більшої інформативності та зрозумілості, ніж просто класифікація за EN379. До речі, слід зазначити, що до недавнього часу обов'язковою була тільки тризначна класифікація, вказівку кутової залежності ступеня затемнення носило добровільний характер, тому до цих пір зустрічаються зварювальні світлофільтри з тризначною класифікацією.
Отримання знака сертифікації для виробу, що є засобом індивідуального захисту, в Європі обов'язково. Цей сертифікат підтверджує, що усі обов'язкові мінімальні вимоги, відповідно до директиви 89/686/EWG з засобів особистого захисту дотримані. Для отримання сертифіката СЕ досить протестувати один зварювальний світлофільтр згідно стандарту EN379 і якщо тестування проходить вдало, то виробник отримує сертифікат без будь-яких часових обмежень. Отримання сертифікату CE дає виробнику дозвіл на продаж виробів на ринках Європейського співтовариства.

DIN
Представник сертифікаційного центру DIN Certco відвідує підприємство і вибирає 16 зварювальних світлофільтрів з партії. Вибрані світлофільтри тестуються згідно стандарту EN379. Якщо всі вибрані світлофільтри проходять випробування вдало, то видається сертифікат DIN терміном на один рік. Обладнання для проведення вимірювань усіх параметрів світлофільтру має бути в наявності у самого виробника. До речі, й обладнання для вимірювань теж перевіряється. Після успішного повторного випробування сертифікат DIN видається строком на чотири роки. Через чотири роки проводяться нові випробування, і в разі успіху знову видається сертифікат на чотири роки і так далі. Сертифікація DIN підтверджує і гарантує високий рівень якості та безпеки зварювальних світлофільтрів.
DIN plus
Надання і тестування зварювальних світлофільтрів здійснюється так само, як і при отриманні сертифіката DIN. Однак тестування проводяться щороку, і сертифікат DIN Plus видається лише на один рік. Вимоги стандарту EN379 для отримання сертифіката DIN plus в основному подвоєні (UV/IR характеристики), а швидкість спрацьовування повинна бути в три рази вище. Сертифікація DINplus підтверджує і гарантує найвищий рівень якості та безпеки зварювальних світлофільтрів.
ECS
Маркування «ECS-gepruft» і «ECS-geprufte Sicherheit» підтверджують відповідність продукту стандартам DIN. Виробники, що використовують цей знак, на відміну від маркування СЕ, добровільно піддають себе регулярним перевіркам заводського контролю якості, вимірювальних пристроїв, а також кінцевих продуктів і гарантують постійну високу якість виробу.
CSA
Канадська асоціація стандартів, сертифікація та аналогічні стандарти DIN. Виробництво та випускається продукція також контролюється квартальним аудитом.
AS/NZS
Австралійський/Новозеландський стандарт «Australian Standardsmark Licence» аналогічний DIN. Після отримання цього сертифікату виробником, австралійський орган з сертифікації SAI Global проводить щорічний аудит виробництва.
ГОСТ-Р
Російський сертифікат ГОСТ-Р порівняємо з європейської сертифікацією СЕ, і дає право на продаж виробів на території Росії.
