Подключение 1-фазных и 3-х фазных электросчетчиков

Подключение 1-фазных и 3-х фазных электросчетчиков

Однофазные электросчётчики имеют четыре контакта в клеммной колодке.

Подключение счетчиков электроэнергии

Схемы подключения однофазных электросчётчиков типовые, независимо от типа счётчика. На клемму 1 подаётся питание - фаза,     клемма 2 – его выход на нагрузку; соответственно, приходящий ноль подаётся на клемму 3, его выход на нагрузку – клемма 4. Применение трансформаторов тока в них не предусмотрено.

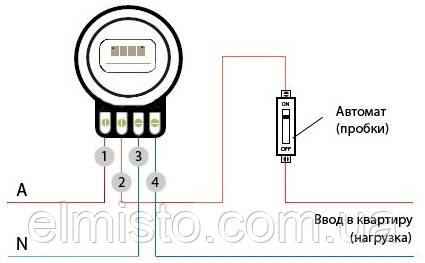

Схема подключения однофазного электросчётчика:

Схема подключения однофазного электросчётчика

Трёхфазные счётчики электроэнергии, в отличие от однофазных могут иметь разные схемы подключения, в зависимости от типа счётчика. Существуют счётчики прямого включения (более 5 Ампер) - они подключаются к сети без трансформаторов тока и счётчики электроэнергии с токовым номиналом 5 Ампер - их можно поключать с трансформаторами тока и напрямую. Буква У в маркировке счётчика (напр. СА4У-И672М) означает, что он может быть подключен как через трансформаторы тока, так и без них (универсальный).

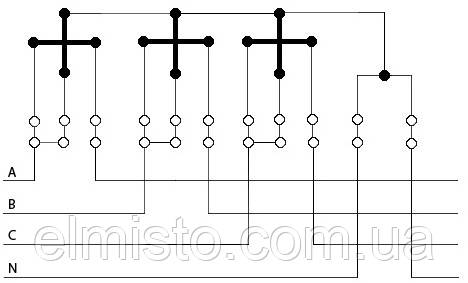

Схема подключения трёхфазного электросчётчика прямого включения:

Схема підключення трифазного електролічильника прямого включення

Схема підключення трифазного електролічильника через трансформатори струму:

Схема підключення трифазного електролічильника через трансформатори струму
