Що з себе являє квартирний теплолічильник, його склад і призначення

Лічильник тепла – це складний комплекс приладів, що вимагає грамотного підбору, встановлення та обслуговування.

Сучасний теплолічильник працює в повністю автоматичному режимі, реєструючи всі параметри теплоносія, обчислюючи кількість тепла і архивируя дані в енергонезалежній пам'яті. Користуватися теплосчетчиком не складніше, ніж звичайним побутовим электросчетчиком.

Принцип роботи теплового лічильника полягає у вимірюванні об'єму, що надходить у систему опалення і вытекшего з неї теплоносія, його температуру на вході і виході і розрахунку, на підставі цих даних, кількості спожитого тепла та теплоносія.

Побутовий теплолічильник – це ідеальний прилад для обліку тепла в квартирі, офісі або виробничому приміщенні. Використовується для вимірювання кількості тепла, а також маси і параметрів теплоносія. Витрата обмежений, не більше 250 м3/год.

Побутові лічильники тепла прості і зручні: в одному корпусі зібрані багатоструменевий крильчатий витратомір, датчик температури і теплолічильник. Рекомендовані для використання в закритих системах теплопостачання.

Загальнобудинковий теплолічильник – це комплекс приладів, який в залежності від типу системи може включати в себе один теплолічильник і різну кількість витратомірів, датчиків температури і тиску.
Встановлюються загальнобудинкові лічильники тепла на трубопроводи і працюють в різних температурних діапазонах: від гарячої води до пари. Використовуються для фіксації споживання тепла великими об'єктами (будинки, заводи).

«ЭлМисто» пропонує сертифіковані вузли обліку, складаються з обладнання українських та іноземних виробників.

Для підбору обладнання теплолічильника необхідно знати параметри теплоносія і схему теплового вводу. Дуже часто до нас звертаються потенційні клієнти з питаннями "Скільки коштує теплолічильник на трубу діаметром...?". Це неправильний підхід. Обладнання вибирається виходячи з максимальної витрати теплоносія, а не діаметра трубопроводу. Зазвичай до опалювального будівлі теплоносій підводиться трубопроводом значно більшого діаметру, ніж потрібно. Витрата теплоносія повинен повідомити постачальник тепла. Часто зустрічається ситуація, коли теплопостачальної організації відома тільки теплове навантаження і тепловий режим у цьому випадку витрата теплоносія обчислюється за формулою V(м3/год)=1000Q(Гкал)/(Тпрям(°С)-Тобр(°С)).

Для визначення кількості первинних перетворювачів і моделі теплолічильника необхідно знати кількість теплових вводів, наявність і тип системи ГВП.
Важливий параметр, що впливає на вартість теплолічильника, – перепад тиску пряма-обратка. Дуже часто зустрічається ситуація, коли цей перепад дуже маленький (зазвичай на тепломережах ПЕК або відомчих котелень). Неправильний підбір приладів може істотно погіршити циркуляцію. Також для їх підбору необхідно знати тепловий режим.

Отже, перший етап – отримання технічного завдання на встановлення теплолічильника у теплопостачальної організації, із зазначенням теплового навантаження, теплового режиму, тиску в прямому і зворотному трубопроводах, опис теплового вводу, і, якщо є можливість, витрати теплоносія.

По-перше, варто відзначити, що сам теплолічильник призначений для установки не тільки в квартирах, але і в офісах, а також в котеджах і невеликих будівлях. Квартирним його називають для зручності розуміння компактності даної моделі. Сам теплолічильник являє собою полегшений варіант промислового приладу обліку тепла, в той же час будучи повноцінним приладом з повним набором функцій притаманних вузлів обліку теплової енергії, необхідних для якісного вимірювання і реєстрації параметрів теплоносія і теплової енергії в водяних системах теплопостачання, а також в системах з гліколем.

В комплект квартирного теплолічильника входить:

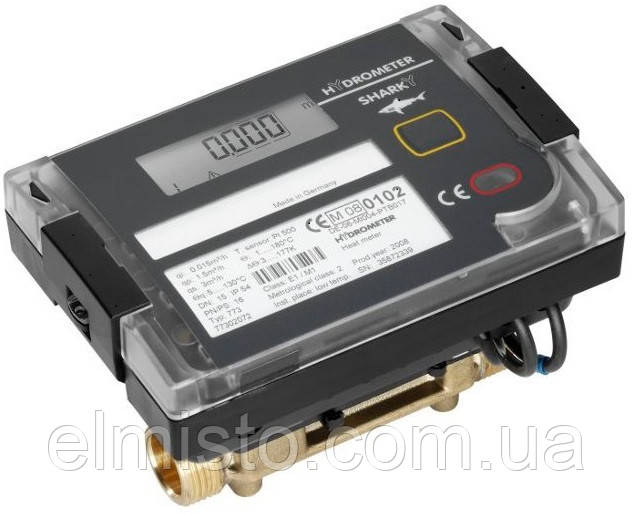

-безпосередньо сам теплолічильник, причому в залежності від його типу це може бути монолітна конструкція (обчислювач неразъемно закріплений на витратомірі – механічні лічильники тепла Supercal 539 або теплолічильник LQM-III-K-15-1 Apator PoWoGaz) або ж більш зручна для монтажу конструкція, із можливістю винесення обчислювача на будь-яку монтажну поверхню в межах довжини з'єднувальних проводів (ультразвуковий лічильник тепла Sharky);

-комплект приєднувальних штуцерів для монтажу;
-бобишках для монтажу 2-го датчика температури, 1-й датчик як правило вмонтований у корпус витратоміра.

Принцип роботи теплового лічильника.

Принцип вимірювання теплової енергії будується на тому, що при проходженні через батареї в квартирі гаряча вода (теплоносій) остигає, віддаючи тепло повітрю в квартирі, а лічильник тепла, вимірюючи кількість минулого теплоносія і "втрачену" їм температуру, обчислює кількість спожитої теплової енергії. Отже, лічильник тепла вимірює обсяг пройшла через систему опалення квартири води в метрах кубічних (Vм3) і температури теплоносія на вході і на виході устаткуванням, що використовує установки в градусах Цельсія (°С). Вимірявши, об'єм (перевівши його в масу, кг) і температуру лічильник обчислює спожиту теплову енергію Q, за формулою:

Q = m x (C1.t1 – C2.t2),

де С – теплоємність води при відповідній температурі (кДж/кг .°C).

Теплова енергія на різних типах лічильників тепла може відображатися в різних фізичних величинах - ГДж (гигаджоуль), Гкал (гігакалорія) і кВт/год (кіловат). Рахунок на оплату теплової енергії "виставляють" в Гкал, відповідно слід знати, що в однієї Гкал знаходиться 4,187 ГДж або 1163 кВт/год.

Важливо розуміти, що теплолічильник вважає всю теплову енергію, витрачену на обігрів приміщень, а не якусь її частину, яка відповідає нормативним вимогам до параметрів теплоносія або розуміння комфортності в приміщенні. Іншими словами, теплолічильнику все одно з якою температурою надходить теплоносій у ваше приміщення, будь то 60 °C або 30 °C, і якщо останній охолоне в системі більш ніж на 3 °C теплолічильник порахує кількість теплової енергії відповідає поточному обсягу.

Пристрій різних типів лічильників тепла, особливості конструкції

Розглянемо відмінності двох найбільш поширених типів теплолічильників – механічного та ультразвукового. Самим головним і, мабуть, основною відмінністю цих теплолічильників є спосіб вимірювання об'ємної складової і сама конструкція витратоміра.

Принцип дії механічних витратомірів заснований на підрахунку кількості обертів крильчатки (1), що знаходиться у взаємодії з протікає в системі водою. При цьому механізм (2) самого лічильника не має контакту з водою (3), тому лічильник називається сухоходным. Індикаторне пристрій (5) через масштабуючий механічний редуктор (4) відображає п'ятьма роликами чорного кольору виміряний об'єм води в кубічних метрах, роликами червоного кольору і стрілочним покажчиком — частки кубічних метрів. (Даний елемент конструкції водоміра (поз. 4,5) в теплосчетчике відсутня, оскільки вся інформація виводиться на дисплей обчислювача). Для подачі сигналу на обчислювач водолічильник комплектується імпульсним виходом. Пристрій віддаленого зчитування сигналу лічильника видає в ланцюг один імпульс на 1 (10) літрів води. Кінематичний зв'язок між крильчаткою і рахунковим механізмом здійснюється шляхом магнітного взаємодії через герметичну перегородку (6). Опорні частини крильчатки і лічильного механізму оснащені часовими камінням виконують роль підшипника (7 і 8).

Принцип вимірювання витрати в ультразвуковому теплосчетчике заснований на проходження ультразвукового сигналу крізь потік вимірюваної води. Сигнал йде протилежно набігаючого потоку води. Електронний блок (4) вимірює швидкість проходження ультразвукового сигналу між випромінювачами (2) через відбивачі (3). Чим більше витрата води в корпусі лічильника (1), тим вище швидкість потоку і відповідно нижче швидкість ультразвукового сигналу. По зниженню швидкості ультразвуку обчислюється обсяг пройшла води. Інформація видається на рідкокристалічний дисплей, а також в мережу M-Bus або радіо (при відповідній комплектації). Відсутність рухомих частин забезпечує тривалий термін експлуатації і високу надійність приладу.

Харчування електронних обчислювачів двох типів приладів забезпечується завдяки вбудованої літієвої батарейки – термін служби 12 років.

На які системи можна поставити лічильник?

Для початку потрібно визначити можлива установка взагалі.

Де можна ставити

Система розводки труб опалення «горизонтальна» з точкою підключення об'єкта безпосередньо в приміщенні, в загальному коридорі на поверсі або поверхом нижче.Де ставити можна, але це може бути економічно не доцільно. Система розводки труб опалення «вертикальна». Тут необхідно внести деяку ясність, оскільки такі системи поділяються на системи однотрубні, двотрубні і двотрубні з загальним зворотним трубопроводом. У будь-якому випадку монтувати лічильник необхідно тільки безпосередньо на сам радіатор опалення. Причому необхідною умовою є падіння температури на батареї не менше ніж на 3°C, інакше лічильник вийде з свого діапазону метрологічної точності (простими словами почне брехати, і не факт, що в вашу користь). У разі двотрубної системи з загальним зворотним трубопроводом деякі організації ставлять один теплолічильник на зворотний трубопровід, а датчик температури подаючого теплоносія монтують в будь-подаючий стояк. Це категорично не правильно. Справа в тому, що потоки розподіляються по стояках не рівномірно і подає температура в них різна, не кажучи про те, що кожен радіатор віддає тепло теж по-різному і на виході має свою індивідуальну температуру теплоносія, тобто в підсумку виходить досить змащена і спотворена картина. Що ми маємо на виході при такій системі: на двокімнатну квартиру необхідно поставити в середньому 3 теплолічильника. Термін окупності такого заходу складе близько 10 років. З урахуванням того, що рекомендований термін експлуатації приладу до 15 років. Думайте самі, чи варта шкурка вичинки.

Де ставити не можна:

Правильніше сказати звичайно можна, але ніхто не прийме цей лічильник в експлуатацію. Мова йде про вбудованих нежитлових приміщеннях/офіси на перших/останніх поверхах у яких система опалення спільна з системою житлової частини будинку. І проблема тут не в тому, що монтаж фізично неможливий, а в тому, що немає діючої методики врегулювання нарахувань між енергопостачальною і експлуатує організаціями. Якщо перевести це на доступну мову, то поставивши теплолічильник власник нежитлових приміщень почне економити і відповідно стане менше платити в ЖЕК, з іншого боку, нарахування енергопостачальної організації ЖЕКу на ці ж приміщення ніяк не зміняться в силу того, що енергетики просто не беруть до розрахунків показання внутрішньобудинкових лічильників з причини їх не комерційного використання. Т. о. ЖЕК починає свідомо накопичувати борг. Висновок: жоден ЖЕК на це не піде і не прийме свідчення такого лічильника.

Як економити за допомогою теплолічильника?

Важливо знати, що сам по собі теплолічильник не економить теплову енергію, він дозволяє лише правильно її порахувати, а основні функції «економіста» виконує сам споживач, регулюючи кількість споживаної теплової енергії шляхом збільшення або зменшення обсягу теплоносія, що пройшов через систему опалення. Простими словами, встановите регулятори на приладах опалення в таке положення при якому батареї будуть прогрівати приміщення до комфортної температури, а йдучи на роботу чи їдучи на тривалий час, просто прикрутіть їх на пару поділок.

Як здійснюються нарахування?

Слід пам'ятати, що власник квартири зобов'язаний оплачувати частина припадає на його житлоплощу енергії, яка була витрачена на опалення під'їзду, ліфтового холу, підвалу і т. д. (місць загального користування багатоквартирного будинку). Цей додатковий платіж розраховується згідно з "Правилами надання послуг з централізованого опалення, постачання холодної та гарячої води, водовідведення" відповідно до "Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багато квартирних будинків, та визначення плати за їх опалення" і виглядає це приблизно наступним чином:

На вводі у багатоквартирний будинок стоїть загальнобудинковий лічильник тепла, за свідченнями якого будинок повинен сплатити енергопостачальній організації за спожите тепло. Складаються показання квартирних лічильників, а різниця між сумою показань квартирних лічильників та показаннями загальнобудинкового лічильника розподіляється між квартирами пропорційно площі квартир.

Це самий ідеальний метод розподілу. Ну, а якщо не у всіх встановлені теплолічильники, тоді згідно Рекомендації щодо застосування вищезгаданої Методики.

Заяву в ЖЕК і монтаж

З можливістю установки визначилися, тепер сміливо можна йти в ЖЕК і писати заяву на встановлення лічильника. ЖЕК повинен видати технічне завдання на встановлення лічильника. Відмовити вам теоретично не мають права, хоча в нашій країні звичайно можливо все. У цьому випадку бажано отримати письмову відповідь з яким вже можна буде відстоювати свої права. Маючи на руках технічне завдання на встановлення лічильника можна сміливо звертатися до фірми, яка зможе виконати комплекс робіт (розробити і погодити у Жеку проект і виконати монтаж і здачу в експлуатацію обладнання).
