Монтаж на din-рейку - просто, зручно, компактно, надійно!

Монтажна din рейка (дін рейка) – це профільна металева деталь, винайдена німецькими електротехніки.

З її допомогою здійснюється кріплення модульного устаткування в електричних шафах, настановних коробках, на щитах. Скорочення DIN означає Deutsches Institut fur Normund (в перекладі – Німецький інститут стандартизації).

Особливості та переваги din рейки

В залежності від міцності та ваги встановлюються приладів, а також від сили струму, що протікає через клеми, вибирається відповідна DIN-рейка. Вона може бути суцільною або перфорованою, алюмінієвої або сталевий з гальванічним покриттям. Випускаються також вироби з насічкою, призначені для поділу на частини. По формі ця деталь дуже схожа на рейку. Сучасне електротехнічне обладнання, адаптоване для кріплення на din рейку, забезпечений спеціальними губками, які фіксуються за пару секунд. Щоб встановити який-небудь модуль, досить надягти його на рейку, а потім віджати губку і встановити її. Так можна кріпити, наприклад, автомати, ПЗВ, клеми, реле, лічильники електроенергії і безліч іншого обладнання. Крім того, дін-рейка може служити заземлюючою шиною.

Порівняно з гвинтовим з'єднанням, застосовуваних раніше, модульна система монтажу на din рейках виявилася набагато зручніше і практичніше. Вона має чимало плюсів:

-Уніфіковані кріплення дозволяють виробляти моментальну установку і швидкий демонтаж обладнання.
-З появою DIN-рейок щитові стали більш компактними, так як модульні елементи займають мало місця.
-Рівномірно розташовані отвори перфорації дають можливість надійно прикріпити рейку (а разом з нею і обладнання) до задньої стінки електричного шафи або до стіни приміщення.
-Пристрої, що встановлені на монтажній рейці, можна в будь-який момент переміщення вздовж неї. Фіксатори по краях не дадуть обладнання зісковзнути.
-Придбавши дін рейку з запасом по довжині, можна при необхідності швидко встановити додаткові модулі.

Про розміри і типи профілів din рейки

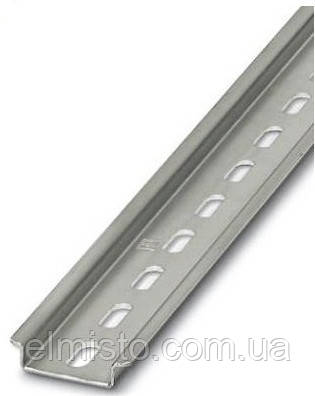

Стандартна ширина цієї деталі – 35 мм, а довжина – 1 або 2 м, товщина - 1 або 1,5 мм. У метрових виробів допускається також товщина 0,8 мм. Зазвичай вони призначені для поділу на окремі відрізки. У перфорованих рейок крок перфорації може бути різним, але її ширина зазвичай стандартна і становить 6 мм.

Варто згадати, що є ще рейки з нестандартною завширшки 15 мм і глибиною 5 мм, але вони використовуються набагато рідше – лише деякі європейські виробники випускають навісне обладнання під цей розмір.

Профілі

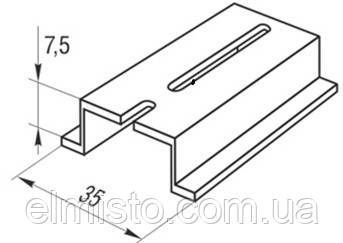

Профіль «Омега» отримав свою назву із-за того, що даний тип рейки схожий на грецьку букву «ω». Стандартна глибина його становить 7,5 мм.

Більшість модульних електротехнічних пристроїв розраховане на цей профіль. Випускаються і більш глибокі (15 мм) рейки. Вони застосовуються для професійного обладнання навісного типу.

Профілі «З» і «G», відповідно, теж схожі на ці дві букви (зокрема, у виробів G-типу один кінець вище, ніж інший). Найчастіше ці два види профілів використовують для закріплення клемних колодок або апаратних затискачів.
