Монтаж і демонтаж герконовий передавачів імпульсів Reed RD на сучасні водолічильники .WPD сімейства SENSUS

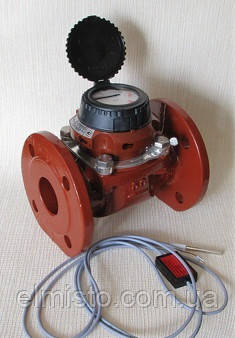

Турбінні лічильники води .WPD (WP-Dynamic), а також «великі» рахункові механізми водолічильників MeiTwin виробництва SENSUS можуть бути обладнані герконовими передавачами імпульсів Reed RD.

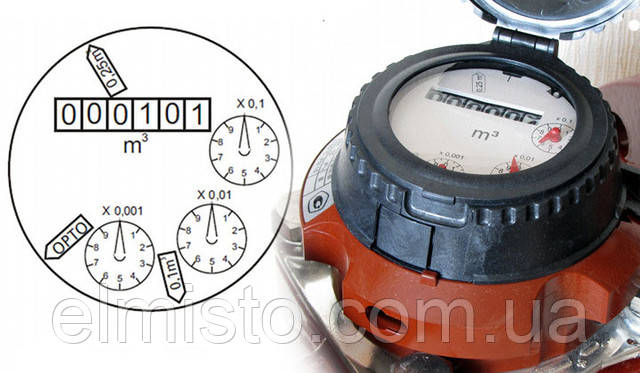

Передавач являє собою короткий металевий стрижень» з кабелем. Для монтажу передавача в корпусі лічильного механізму .WPD передбачено два отвори «грушоподібної форми. На циферблаті лічильника над кожним з цих отворів вказана вага імпульсу, який буде формуватися при установці передавача в це «гніздо». Так. наприклад, для горячеводных .WPD Ду від 40 до 125 100 літрів на імпульс для одного і 250 літрів на імпульс — для другого гнізда.

Щоб встановити Reed RD, необхідно спочатку переконатися, що обраний гніздо «відкрито», і якщо це не так, відкрити його. Для цього потрібно повернути нижню частину корпусу лічильного механізму (ту, що з хвилеподібними виступами) щодо верхньої. Поворот проти годинникової стрілки — відкрите положення, за годинниковою — закрите. Кут повороту дуже малий, при переході з положення в положення чути (відчувається) слабке клацання.

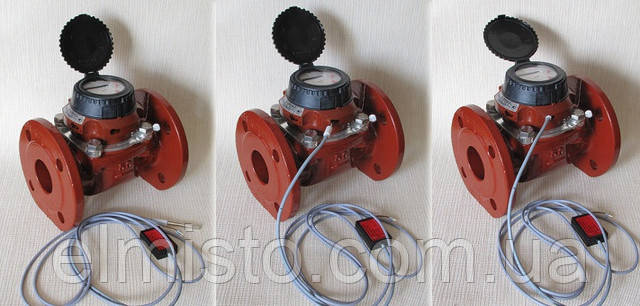

Відкривши гніздо або переконавшись, що воно відкрито, діємо наступним чином:

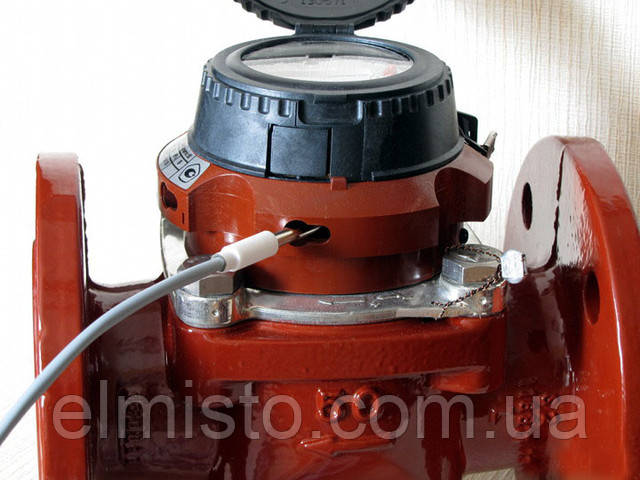

1) вводимо корпус (стрижень) передавача Reed RD у широку частину гнізда під гострим кутом до поздовжньої осі лічильника;

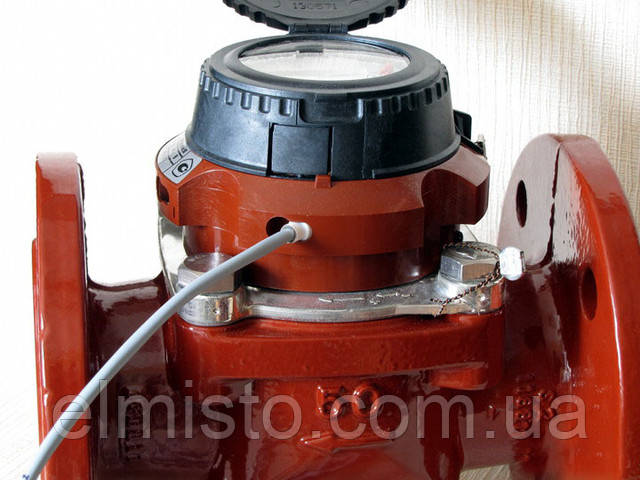

2) «піймавши» напрям, в якому йде отвір вставляємо передавач до упору;

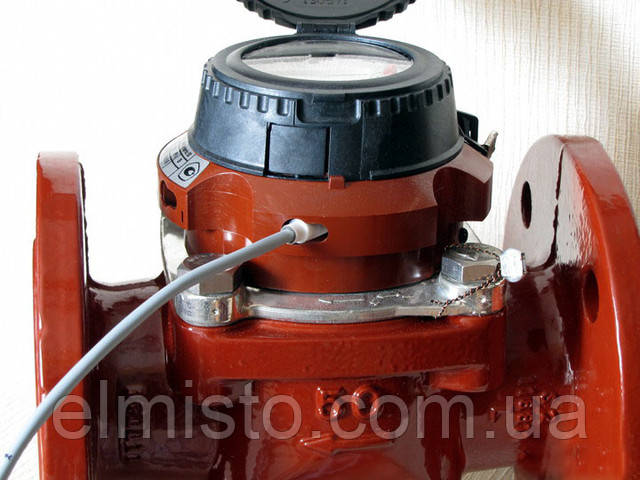

3) замикаємо гніздо, повернувши нижню частину корпусу лічильного механізму щодо верхній за годинниковою стрілкою.

Демонтаж передавача імпульсів на водосчетчике здійснюється в зворотному порядку. При спробі витягти Reed RD, не відімкнувши попередньо його гніздо, можна відірвати кабель. При спробі встановити Reed RD у замкнений гніздо можна пошкодити корпус передавача.
