Як правильно підібрати обладнання для АІІС КУЕ (система автоматизована інформаційно-вимірювальна комерційного обліку електричної енергії)

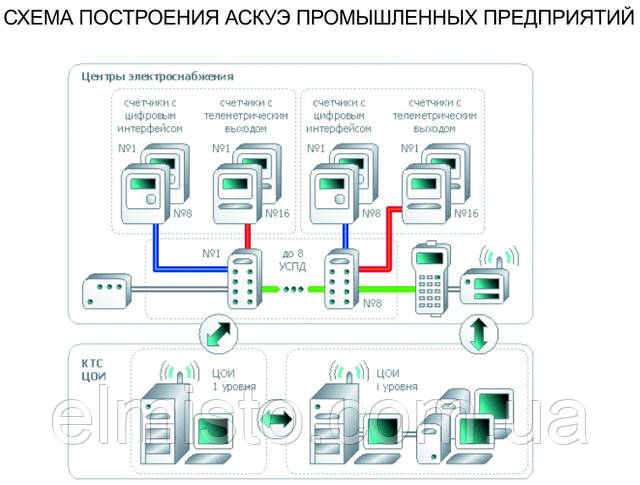

Для того щоб визначити, яке обладнання вам необхідно придбати, треба володіти наступною інформацією:
Тип об'єкта.
Кількість однофазних і трифазних абонентів.
Кількість трансформаторних підстанцій, на яких буде встановлюватися обладнання.
Розташування центру збору даних.
1. Тип об'єкта.
Тип об'єкта визначає набір обладнання, який буде використовуватись у даній системі, а також канал зв'язку з центром збору даних. Нижче наведені найбільш типові види об'єктів, на яких встановлюється система АІІС КУЕ :
-приватний сектор, у тому числі СНП і котеджні селища;
-багатоквартирні будинки, в тому числі ТСЖ, і системи, встановлені в управляючих компаніях;
-головного облік на трансформаторних підстанціях або ввідних розподільчих пристроях в будинках.
2. Кількість однофазних і трифазних абонентів.
Кількість 1ф та 3ф абонентів безпосередньо визначає скільки лічильників і якого типу необхідно буде встановити для створення системи на конкретному об'єкті.
У однофазних абонентів, в залежності від типу об'єкта, можуть встановлюватися прилади обліку наступних типів:
NP523.20D — типовий варіант для приватного сектора;
NP71L.1-1-3 — типовий варіант для багатоквартирних будинків.
У трифазних абонентів найбільш часто використовуються наступні прилади обліку:
NP73L.1-1-2 — прямого включення 80А, використовується в більшості випадків;
NP73L.2-5-2 — прямого включення 100А, використовується в рідкісних випадках абонентів з потужністю понад 50 кВт;
В якості приладів для головного обліку на ТП або ВРУ, найчастіше використовуються лічильники наступних типів:
NP73L.3-5-2 — трансформаторного включення 10А;
NP73E.2-2-2 — прямого включення 100А з вбудованим GPRS модулем;
NP73E.3-6-2 — трансформаторного включення 10А з вбудованим GPRS модулем;
NP541.58T — для обліку на стороні 10(6) кВ.
3. Кількість трансформаторних підстанцій, на яких буде встановлюватися обладнання.
Кількість трансформаторних підстанцій визначає кількість маршрутизаторів за принципом одна ТП — один маршрутизатор. При цьому один маршрутизатор може підключатися як до односекційні, так і до двосекційним ТП.
Якщо планується встановлювати велику кількість лічильників і маршрутизаторів (не менше 10 ТП), то вам також може знадобитися таке додаткове устаткування, як оптична головка (у складі комплекту CM-Bus інтерфейсу) і RML-монітор.
4. Розташування центру збору даних.
Розташування Центру збору даних визначає канал зв'язку з маршрутизаторами, а також набір обладнання для організації даного каналу зв'язку. В залежності від типу об'єкта, канал зв'язку може бути:
-непосредственно у председателя СНТ или в отдельном помещении (правлении), если это частный сектор;
-у председателя ТСЖ, если это многоквартирый дом;
-на промышленном предприятии, если учет на ТП или ВРУ);
-в электроснабжающей компании, если эта централизованная система АИИС КУЭ.
Для подбора оборудования на конкретном типе объектов, рекомендуется ознакомиться со следующими статьями:
Оборудование для АИИС КУЭ в частном секторе (СНТ).
Оборудование для АИИС КУЭ в многоквартирном доме (ТСЖ).
Оборудование для головного учета на ТП или ВРУ.
