Позначення трансформаторів, їх маркування.

Позначення трансформаторів, їх маркування.

Трансформатор (від лат. transformo — перетворювати) — це статичний електромагнітний пристрій, що має дві або більше індуктивно зв'язані обмотки на якому-небудь магнітопроводі і призначений для перетворення за допомогою електромагнітної індукції однієї або декількох систем (напруг) змінного струму в одну або декілька інших систем (напруг), без зміни частоти.

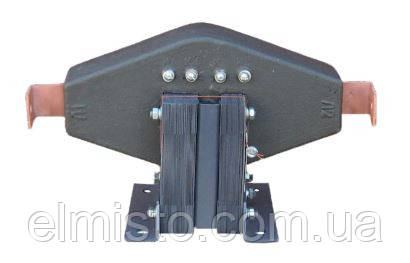

Трансформатори струму за родом установки випускають для внутрішніх і зовнішніх електроустановок, а також вбудовані в силові трансформатори масляні вимикачі.
За способом установки трансформатори струму поділяються на прохідні, встановлювані в отворах стін, стель або металевих огорож комплектних розподільних пристроїв і опорні, що встановлюються на опорних конструкціях.
По конструкції первинної обмотки трансформатори струму бувають:
-одновіткові стрижневі з первинною обмоткою у вигляді прямолінійного стержня з лінійними затискачами на кінцях;
-одновіткові шинні, в яких роль первинної обмотки виконують шини електроустановок, пропущені при монтажі через внутрішні отвори трансформаторів струму;
-багато виткові з первинними обмотками петлевого, ланкового і катушечная типів.

Каждому типу трансформатора тока присваивается буквенно-цифровые условные обозначения
Т — трансформатор тока;
П — проходной (отсутствие буквы П указывает на то, что трансформатор опорный);
В — встроенный в масляный выключатель;
ВТ — встроенный в силовой трансформатор;
О — одновитковый;
Л— с литой смоляной изоляцией;
Ш — шинный;
М — малогабартный (для трансформатора тока внутренней установки);
К — катушечный;
Ф — с фарфоровой изоляцией;
3 — для защиты от замыкания на землю;
У — усиленный (с повышенной электродинамической стойкостью);
ФЗ — у фарфоровому корпусі з первинною обмоткою ланкового типу;
Н — зовнішньої установки;
Р — з сердечником для релейного захисту;
Д — з вторинною обмоткою для живлення диференціальної захисту;
М — маслонаполненный (для трансформаторів струму зовнішньої установки).
перше число після буквеного позначення — номінальна напруга трансформатора в киловольтах або найбільша допустима робоча напруга за ДСТУ ІЕС 60044-1.

Наступна група чисел "через дріб" — класи точності вторинних обмоток (замість чисел можуть стояти букви Р чи Д);
-два числа "через дріб" — первинний і вторинний струм трансформатора;
-цифра після номінальний струмів — конструкційний варіант виконання;
-літери після варіанти конструкційного — кліматичне виконання;
-остання цифра — категорія розміщення.
