Ви хотіли дізнатися про клас точності трансформатора?

Ви хотіли дізнатися про клас точності трансформатора?

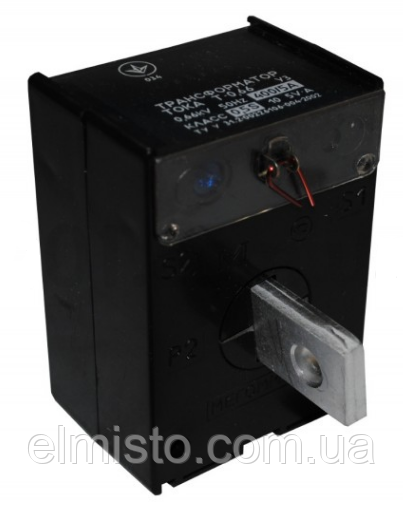

Трансформатор струму виступає першим елементом в ланцюзі інформаційно-вимірювальної системи, яка включає в себе пристрої для прийому, обробки та передачі даних, програмне забезпечення та лічильники електроенергії. Однак точність всього цього обладнання не буде мати сенсу при низькій точності трансформатора струму. Тому клас точності трансформаторів за останні роки набув особливого значення. «Клас точності» - це одна з найважливіших характеристик трансформатора, яка позначає, що його похибка вимірювань не перевищує значень, визначених нормативними документами. Похибка в свою чергу залежить від безлічі факторів. Номінальний (ідеальний) коефіцієнт вказується на шильдику трансформатора у вигляді відношення номінального струму первинної (первинних) обмоток до номінального струму вторинної (вторинних) обмоток, наприклад, 50/5 А чи 20-50-100/5 (для первинних обмоток з декількома секціями витків). При цьому реальний коефіцієнт трансформації дещо відрізняється від номінального. Це відмінність характеризується величиною похибки перетворення, що складається з двох складових - синфазних і квадратурної. Перша характеризує відхилення за величиною, друга відхилення по фазі вторинного струму реального від номінального. Ці величини регламентовані Дст і служать основою для присвоєння трансформаторів струму класів точності при проектуванні і виготовленні. Оскільки в магнітних системах мають місце втрати пов'язані з намагнічуванням і нагріванням магнітопровода, вторинний струм виявляється менше номінального (тобто похибка негативна) у всіх трансформаторів струму. У зв'язку з цим для поліпшення характеристик і внесення позитивного зміщення похибка перетворення застосовують витковую корекцію.

Розрізняють такі класи точності трансформаторів струму: 0,1; 0,2; 0,2 S; 0,5; 0,5 S; 1; 3; 5; 10; 5P; 10P

Літера "S" - позначає клас точності для обмоток обліку;S - крім того, і позначення "особливо стабільного" ТТ, у якого характеристика похибки перетворення не тільки лінійна, але і постійна в діапазоні 20-100 % первинного струму.
Літера "P" - позначає клас точності для обмоток захистів;
без букви на кінці - застосовуються для вимірювань.
Вимоги до класів точності трансформаторів струму являють собою певний діапазон, в який повинні укладатися похибки трансформатора. Чим вище клас точності, тим вже діапазон.

Разница между классами точности 0,5S и 0,5 (0,2S и 0,2) состоит в том, что погрешность обмотки класса 0,5  не нормируется ниже 5% номинального тока. Видимо поэтому в ПУЭ есть требование, чтобы минимальный ток во вторичной обмотке трансформатора составлял не менее 5%. Похоже, что данное требование уже давно устарело, т.к. погрешность трансформаторов тока класса точности 0,5S нормируется начиная с 1%.

Вы хотели узнать про класс точности трансформатора

Детальні вимоги до класів точності трансформаторів струму представлені в ГОСТ 7746-2001.
Нижче представлена таблиця допустимих похибок для різних класів точності трансформаторів:

Різниця між класами точності трансформаторів 0,5 і 0,5 S

Виробничники повинні мати бажання застосувати трансформатори струму класів точності 0,5 S і 0,2 S бо це дозволяє скоротити недооблік електроенергії в кілька разів при малому завантаженні силових трансформаторів.
