Перевірка лічильника електроенергії hand made

Сьогодні ми представляємо Вам дуже корисну і пізнавальну статтю, прочитати яку буде цікаво, без перебільшення, практично всім.

Справа в тому, що, регулярно купуючи в свої квартири і будинки різну побутову техніку, причому чималої потужності, ми досить серйозно підвищуємо щоденне споживання електроенергії. А далі, кожен місяць ми виробляємо оплату за електроенергію за показаннями нашого домашнього індукційного або електронного електролічильника.

Якщо раптом у Вас виникла підозра, що електролічильник вважає неправильно, то Ви можете самостійно перевірити його, не викликаючи контролера або інспектора.
Перевірка електролічильника — це порівняння двох свідчень: реальне (фактичне) показання споживання електричної енергії та свідчення, яке ми списуємо з лічильника.

Як перевірити електролічильник

1. Схема підключення електролічильника

В першу чергу необхідно знати і перевірити схему підключення електролічильника.

2. Самохід

Самохід — це явище, коли диск індукційного лічильника або світловий індикатор у електронного лічильника без зупинки починають обертатися або моргати при відсутності навантаження і наявності напруги на електролічильнику.

Це легко перевіряється. Потрібно залишити включеним ввідний автомат (розташований перед электросчетчиком) і відключити всі відходять автомати на квартирному щитку.
Уважно спостерігаємо за диском або світловим індикатором електролічильника. Якщо самохід у електролічильника відсутня, то диск зробить не більше 1 повного обороту, а світловий індикатор за 15 хвилин повинен моргнути всього 1 раз.

3. Секундомір електричний прилад

У всій квартирі відключаємо всі електричні прилади з розеток (телевізор, холодильник, комп'ютер, телефон і т. д.) і включаємо всі відходять автоматичні вимикачі на квартирному щитку.

В якості електричного приладу скористаємося лампою розжарювання, потужність якої ми точно знаємо. Для прикладу візьмемо 3 лампи розжарювання потужністю 100 (Вт) кожна з яким і будемо перевіряти свій лічильник.

Використовувати для перевірки електролічильника електродвигуни та енергозберігаючі лампи заборонено, оскільки вони дають спотворення в вимірі.

Застосувавши секундомір, засікаємо час при включеній навантаженні 3 х 100 (Вт):

5-ти обертів диска індукційного лічильника
10-ти інтервалів між імпульсами світлового індикатора електронного лічильника

4. Передаточне число

Передаточне число — це кількість обертів диска індукційного лічильника або електронного лічильника імпульсів за 1 (годину) при навантаженні 1 (кВт).

Одиниця виміру:

у індукційних лічильників: [обертів/1кВт*ч], [об/kW*h], [r/kW*h]
у електронних лічильників — [imp/kW*h], [імп/кВт*год]
Передаточне число Вашого електролічильника Ви можете подивитися на його лицьовому боці.

5. Розрахунок похибки електролічильника

Розрахунок похибки роботи електролічильника визначимо по наступній формулі:

6. Приклад розрахунку похибки індукційного лічильника електричної енергії

В качестве примера для расчета погрешности индукционного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 600 (r/kw*h).

Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).

Время, полученное за 5 полных оборотов диска составляет:  T ‘ = 102,5 (с).

Время одного полного оборота диска: T = T ‘ / 5 = 102,5 / 5 = 20,5 (с).

Полученная погрешность: Е = (0,3 х 20,5 х 600/3600 — 1) х 100% = 2,5%.

Вывод: в данном примере электросчетчик работает с торможением на 2,5%.

7. Пример расчета погрешности электронного счетчика электрической энергии

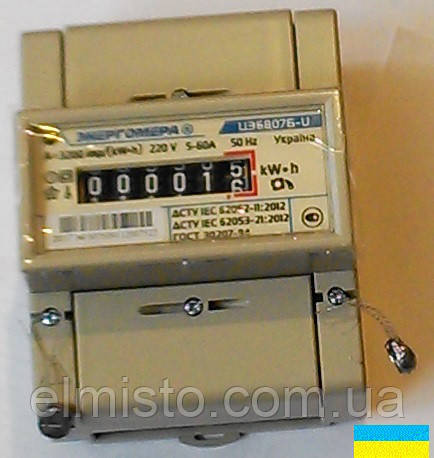

В качестве примера для расчета погрешности электронного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 3200 (imp/kW*h).

Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).

Время, полученное за 10 интервалов между импульсами светового индикатора составляет:  T ‘ = 36,4 (с).

Время одного интервала между импульсами: T = T ‘ / 10 = 36,4 / 5 = 3,64 (с).

Полученная погрешность: Е = (0,3 х 3,64 х 3200/3600 — 1) х 100% = -2,93%.

Вывод: в данном примере электросчетчик работает с опережением на 2,93%.

Если полученная Вами погрешность не превышает 10%, то электросчетчик можно считать исправным.

Если после проверки электросчетчика своими силами, Вы обнаружите, что у него большая погрешность и переплата за электроэнергию получается существенная, то замените электросчетчик на новый. Как правильно выбрать и купить электросчетчик мы Вам уже рассказывали в предыдущих статьях (переходите по указанным ссылкам).

Якщо Ви своїм розрахунками не довіряєте, то можна викликати представника метрологічної служби. За певну суму вони проведуть всі розрахунки і видадуть розпорядження, якщо лічильник не пройде перевірку.
