Максимально проста і доступна класифікація електролічильників для "чайників" і найбільш часто зустрічаються терміни.

Максимально проста і доступна класифікація електролічильників для "чайників" і найбільш часто зустрічаються терміни.

Все що випускаються електролічильники, які потрапляють до Держреєстру і, відповідно, на ринок можна класифікувати за такими принципами і параметрами:

1. За принципом дії:індукційні та електронні електролічильники

  • індукційні;
  • електронні (статичні).

2. По класу точності:

  • робочі електролічильники;
  • зразкові лічильники.

Клас точності лічильника — це його найбільша допустима відносна похибка, виражена у відсотках.
Відповідно до ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, лічильники активної енергії повинні виготовляють класів точності 0,2 S; 0,2; 0,5 S; 0,5; 1,0; 2,0 лічильники реактивної енергії —класів точності 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По підключенню електричні мережі:

  • однофазні лічильники (1ф 2Пр однофазний двопровідний);
  • трифазні електролічильники – трипровідні (3ф 3Пр трифазний трипровідною);
  • трифазні лічильники – чотирипровідні (3ф 4Пр трифазний чьотирьох).

4. За кількістю вимірювальних елементів:

  • одноелементні (для 1-фазних мереж (1ф 2Пр));
  • двоелементні (для 3-х фазних мереж з рівномірною нагр (3ф 3Пр));
  • трьохелементні (для трифазних мереж (3ф 4Пр));
  • четырехэлементные (для 3-х фазних мереж (3ф 4Пр)).

5. За принципом включення в електричні ланцюги:

  • прямого (безпосереднього) включення лічильника (5-50А, 5-60А, 5-80А, 5-85А, 5-100А, 5-120А, 10-60А, 10-100А, 10-120А, 10-200А);
  • трансформаторного включення лічильника (1-5А, 5-7,5 А, 5-10А):

- підключення лічильника до трифазної 4-провідної мережі з допомогою трьох трансформаторів напруги і трьох трансформаторів струму;
- підключення лічильника до трифазної 3-провідної мережі з допомогою трьох трансформаторів напруги та двох трансформаторів струму;
- підключення лічильника до трифазної 3-провідної мережі з допомогою двох трансформаторів напруги та двох трансформаторів струму.

6. По конструкції:

лічильники день-ніч купити7. За кількістю тарифів:

8. За видами вимірюваної енергії та потужності:

  • активної електроенергії (потужності);
  • реактивної електроенергії (потужності);
  • активно-реактивної електроенергії (потужності).

Активна потужність для 1-фазного лічильника, Вт: РА1ф2 = UфICosφ;
Активна потужність для 3-фазного двухэлементного лічильника, включеного до 3-х дротову мережу, Вт: РА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС);
Активна потужність для 3-фазного трехэлементного лічильника, включеного до 4-х дротову мережу, Вт: Р3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс).

9. З обліку струму різних напрямів:

  • односпрямовані A+,R+;
  • двонаправлені A±,R± (генерація). Використовуються під "зелений тариф", напр.,

10. За виробникам:

11. За наявності на "борту" електролічильника додаткових інтерфейсів і ніштяк (пристойно збільшують вартість лічильника і в основному потрібних для обленерго):

  • реле управління (обмеження) навантаження;
  • інтерфейси передачі даних : (RS-485, IR, PLC, GSM, M-Bus, оптичний порт, релейний вихід, "струмова петля";
  • індикація впливу магнітного поля, індикація впливу магнітного і радіо полів.

12. За способом кріплення:

  • універсальне;
  • в шафу;
  • на DIN-рейку.

13. По виду дисплея:

  • електромеханічний дисплей;
  • рідкокристалічний дисплей (LCD);
  • LED-дисплей



Типи лічильників:

Багатотарифний лічильникЕлектромеханічний (індукційний) лічильник — електролічильник, в якому струми, що протікають в нерухомих котушках, взаємодіють з струмами, индуцируемыми в рухомому об'єкті, що приводить його в рух, при якому
число оборотів пропорційно вимірюваній енергії.

Наприклад: однофазний електролічильник З-505, клас точності 2,0. Однофазний електролічильник З-1, клас точності 2,5.
Трифазний електролічильник СА3У-И670, клас точності 2,0. Електролічильник СР4У-И673, клас точності 2,0.

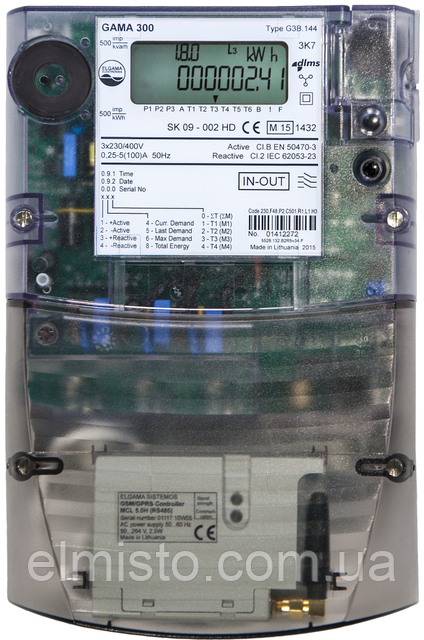

Статичний електронний лічильник лічильник, у якому струм і напруга впливають на твердотільні (електронні) елементи для створення на виході імпульсів, число яких пропорційно вимірюваній енергії.

На приклад, однофазний електролічильник Енергоміра ЦЭ6807 М6Ш6 або СИСТЕМА Е-009 NFH, клас точності – 1,0.
Або трифазний електролічильник Комунар СТ ЭА12Д2, клас точності 1,0. Трьохфазний багатофункціональний електролічильник ITRON SL7000, клас точності 0,5 S.

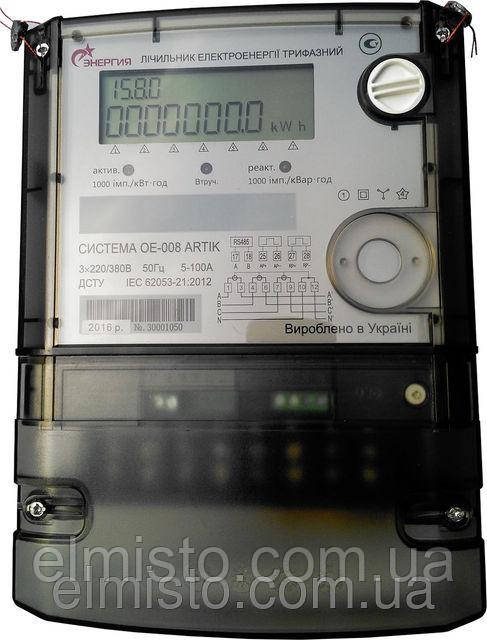

Багатотарифний лічильник — лічильник електричної енергії, забезпечений набором лічильних механізмів, кожен з яких працює у встановлені проміжки часу, що відповідають різним тарифами.

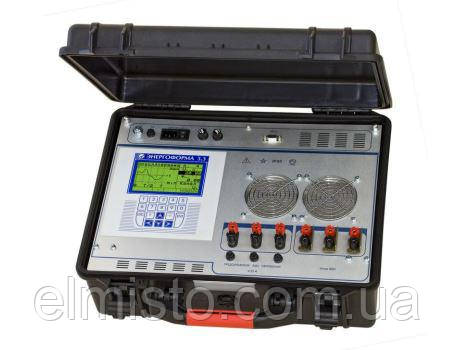

Еталонний лічильник — лічильник, призначений для передачі розміру одиниці електричної енергії, спеціально спроектований і використовується для отримання найвищої точності і стабільності в контрольованих умовах.Еталонний лічильник

Основні поняття, терміни і визначення:

Рахунковий механізм (відліковий пристрій) — частина лічильника, яка дозволяє визначити виміряне значення величини.

Відліковий пристрій може бути механічним, електромеханічним або електронним пристроєм, що містить як запам'ятовуючий пристрій, так і дисплей, які зберігають або відображають інформацію.

Вимірювальний елемент — частина лічильника, створює вихідні сигнали, пропорційні вимірюваної енергії.

Ланцюг струму — внутрішні з'єднання лічильника і частина вимірювального елемента, по яких протікає струм ланцюга, до якого підключений лічильник.

Ланцюг напруги — внутрішні з'єднання лічильника, частина вимірювального елемента і, у разі статичних лічильників, частина джерела живлення, що живляться напругою ланцюга, до якого підключений лічильник.

Електролічильник безпосереднього включення (або прямого включення): Як правило, 3-х фазний електролічильник, що включається в 4-х дротову мережу, напругою 380/220В, без використання вимірювальних трансформаторів струму і
напруги.

Трансформаторний лічильник — лічильник, призначений для включення через вимірювальні трансформатори напруги (ТН) і струму (ТТ) з наперед заданими коефіцієнтами трансформації.

Показання лічильника повинні відповідати значенням енергії, що пройшла через первинну ланцюг вимірювальних трансформаторів.

Основні поняття обліку електроенергії.

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Лічильники, що враховують реактивну електроенергію за обліковий період, називаються лічильниками реактивної енергії.

Засіб вимірювань – технічний пристрій, призначений для вимірювань.

Вимірювальний комплекс засобів обліку електричної енергії – сукупність пристроїв одного приєднання, призначених для вимірювання та обліку електричної енергії: трансформатори струму, трансформатори напруги, лічильники електричної енергії, лінії зв'язку.

Стартовий струм (чутливість) — найменше значення струму, при якому починається безперервна реєстрація показань

Базовий струм — значення струму, що є вихідним для встановлення вимог до лічильника з безпосереднім включенням

Номінальний струм — значення струму, що є вихідним для встановлення вимог до лічильника, який працює від трансформатора

Максимальний струм — найбільше значення струму, при якому лічильник відповідає вимогам точності, встановленим у стандарті ГОСТ Р 52320-2005.

Номінальна напруга — значення напруги, що є вихідним при встановленні вимог до лічильника.
