Що ми знаємо про таких комунально-побутових газовимірювальних приладах обліку як діафрагмові газові лічильники з механічною температурною компенсацією Elster ВК-G4Т; ВК-G6Т; ВК-G10Т

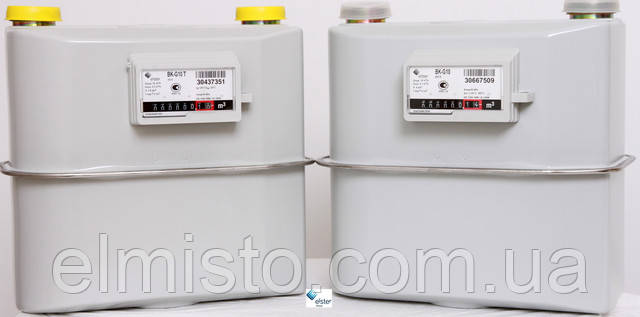

Сьогодні у цій статті ми детально висвітлимо таку цікаву для багатьох тему, як сучасні діафрагмові комунально-побутові газові лічильники з температурною компенсацією Elster ВК-G4Т; ВК-G6Т; ВК-G10Т, що випускаються фірмою «ELSTER GmbH» (Німеччина), а також їх основні параметри і характеристики.

Як вже видно з назви, ці газові лічильники призначені для комерційного обліку кількості споживаного газу. А вимірюють вони, звичайно ж, газоподібні енергоносії: природний газ, пропан, бутан, інертні гази та інші неагресивні, неоднорідні за хімічним складом гази в комунальному та побутовому господарстві, на підприємствах різних галузей промисловості та в інших сферах діяльності людини, що вимагають обліку споживаного газу.

Що можна сказати про пристрій і принцип роботи даних приладів обліку?

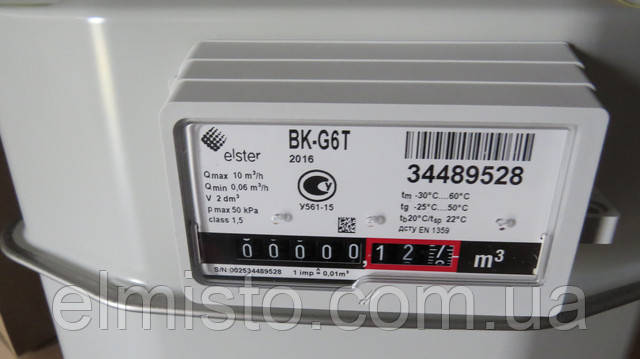

Лічильники газу зазначеного виробника складаються з міцного герметичного корпусу з високоякісної сталі, з вбудованим вимірювальним механізмом, забезпеченим механічним температурним коректором, а так само відлікового пристрою.
Принцип роботи діафрагмового лічильника газу ELSTER заснований на відборі енергії газу, що надходить. При переміщенні діафрагм всередині корпусу відбувається почергове витіснення газу з робочих камер. Кривошипно-шатунний механізм перетворює поступальний рух діафрагм в обертальний, яке через муфту передається на цифрові колеса механічного відлікового пристрою.
Для коригування впливу температури газу на покази відлікового механізму в конструкцію газового лічильника введено пристрій механічної температурної компенсації виконаної у вигляді спіральної або U-образної пружини з біметалу. Біметалева компенсація при температурах газу відмінних від стандартної температури по ГОСТ 2939 (20°С), змінює обсяг вимірювальних камер і тим самим, здійснює приведення об'єму споживаного газу до стандартних умов.
Тепер перейдемо до отличительнымособенностям лічильників Elster ВК.
Лічильник виконаний за класичною, перевіреної часом і добре зарекомендувала себе надійною схемою. Відмінною особливістю цих лічильників є наявність у конструкції вузла механічної температурної компенсації, виконаної на основі біметалу. Як і всі діафрагмові лічильники, що випускаються фірмою «ELSTER GmbH», в лічильниках ВК-GТ використана спеціальна конструкція золотникового розподільника шиберного типу.
Невеликі за розмірами золотники і тонкі перегородки розподільника газу дозволяють отримати високу точність вимірювання забезпечують низьку чутливість лічильника до забруднень вимірюваного середовища. У приладі встановлені рухомі діафрагми, за формою нагадують чашу стадіону, виготовлені з високоякісного синтетичного матеріалу, що дозволяє сверхдолго зберігати диафрагмам форму і цілісність.

Лічильник оснащений пристроєм, що перешкоджає зворотному ходу цифрових коліс відлікового механізму.
У конструкції вузла обліку газу застосовані сучасні і високоякісні матеріали і покриття, що дозволяють забезпечити досить малу втрату (див. рис.) тиску, низький рівень шуму при роботі, мінімальний знос рухомих деталей, високу корозійну стійкість металевих вузлів.
Саме наявність оригінальної конструкції золотників і розподільника шиберного типу, високоякісні діафрагми, що зберігають свою форму протягом усього періоду експлуатації, деталі і вузли лічильника, виготовлені з високим ступенем точності, дозволяють забезпечити стабільну роботу самого приладу, низьку втрату тиску і його високу чутливість.
Лічильник не вимагає спеціального технічного обслуговування, надійний і призначений для тривалого терміну експлуатації.
Для дистанційної передачі інформації до лічильника може бути приєднаний низькочастотний датчик імпульсів (геркон) типу IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд отсчётного механизма.
Ниже укажем сухие цифры технических характеристик.
Диапазон рабочих расходов:
ВК-G4Т           0,04 – 6 м³/ч;
ВК-G6Т           0,06 – 10 м³/ч;
ВК-G10Т         0,10 – 16 м³/ч.
Погрешность измерения:
Допустимая относительная погрешность:
в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %
Порог чувствительности:
0,008 м³/ч для ВК-G4Т, ВК-G6Т с циклическим объёмом V 2 дм³,
для ВК-G10Т с циклическим объёмом V 5,6 дм³ – 0,01 м3/ч.
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25 °С до плюс 40 °С
Диапазон температуры окружающей среды: от минус 40 °С до плюс 55 °С
Возможность использования дистанционного датчика импульсов IN-Z61.
Межповерочный интервал: 10 лет
Средний срок службы: не менее 24 лет
На счётчики имеется свидетельство об утверждении типа средства измерения

Габаритно - присоединительные размеры счетчика газа Элстер:

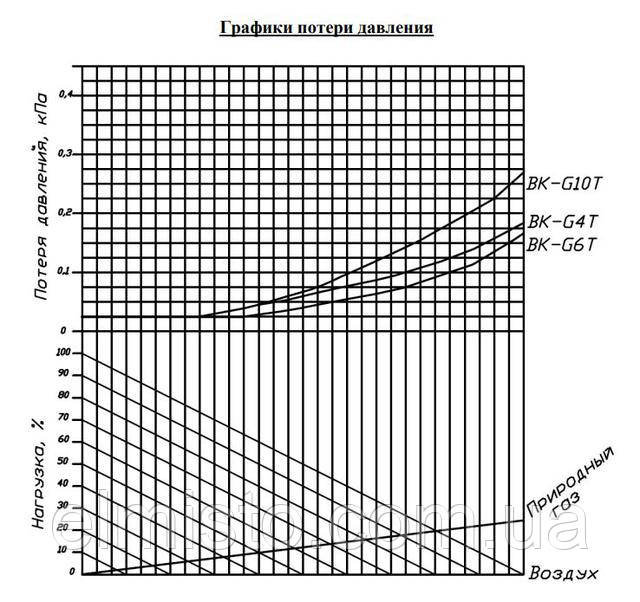

Графіки втрати тиску:

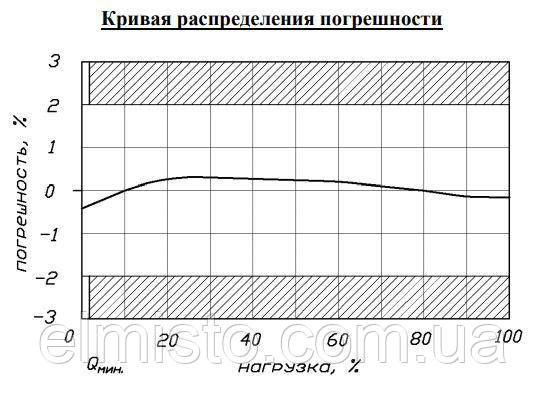

Крива розподілу похибки:
