Коли вибираєте спеціалізований електролічильник - завжди починайте ставити правильні питання. Чим глибше ви проникніть в цікаву для вас тему, чим ретельніше продумаєте всі нюанси, тим більше шансів підібрати ідеальний або, хоча б, правильний варіант. Пам'ятайте, що лічильник ви купуєте для себе, для власного поліпшення свого сімейного бюджету. Тому, багатьом хотілося б, щоб лічильник мав оптимальне співвідношення ціна-якість і оснащувався самими необхідними функціями, інтерфейсами і додатковим устаткуванням. Сьогодні, допомагаючи таким, що цікавиться, ми розпочинаємо цикл статей, присвячених приладам обліку електроенергії компанії Teletec®. Мова буде йти про лічильники електроенергії МТХ, які спеціально призначені для економії та обліку електроенергії в багатотарифному режимі. Нагадаємо також, що TELETEC® – це провідний український розробник сучасної високотехнологічної продукції, який впровадив систему управління якістю згідно вимогам ISO9001:2008. Підприємство випускає не тільки електролічильники, але і тестери каналу зв'язку PLC, маршрутизатори. Безкоштовно надається програмне забезпечення: Matrix AMM server, Matrix AMM Param (тільки параметризація), Matrix DR (бездротовий збір даних на Android-пристрої).

У компанії "ЭлМисто" - офіційному представнику TELETEC® - ви можете купити однофазний або трифазний багатотарифний лічильник електроенергії (інша назва - лічильник День-Ніч, двозонний електролічильник, трьохтарифний лічильник і т. д.) зателефонувавши нам за телефонами +38 050 788-38-86,
+38093507-08-00, +38098507-08-00, +38097319-09-29 або залишивши заявку на сайті компанії elmisto.com.ua.
Повертаючись до зазначеної теми, почнемо розповідь з звичайних побутових однофазних багатотарифних лічильників MTX (без вбудованих PLC-I, PLC-II і GSM/GPRS модулів), але з незвичайним глибоким зануренням в тему і наданням в одному місці великої технічної інформації, яку не так-то просто знайти на просторах інтернету, особливо, якщо ви непросунутий користувач або у вас банально немає часу на ці пошуки. Отже, представляємо многофукциональный багатотарифний інтелектуальний 1-фазний електролічильник типу МТХ 1A10.D...2...0-...4 (замість трикрапки необхідно підставити потрібні вам букви і цифри - про це нижче), а також принципи функціонування, технічні характеристики та порядок експлуатації даних приладів, що входять в сімейство лічильників Matrix AMM (Automatic Metering & Management System).

Лічильник МТХ 1A10.D...2...0-...4 призначений для вимірювання та обліку споживаної активної енергії в однофазних мережах змінного струму 0.4 кв з частотою 50/60 Hz і використовуються для роботи з кінцевими споживачами, що виробляють індивідуальні розрахунки з постачальником електроенергії. Лічильник дозволяє здійснювати облік електроенергії з застосуванням диференційованих тарифів (за часом доби, типами днів, сезонами) або блочного тарифу. При цьому здійснювати облік в режимі кредиту або передоплати (залежно від виконання).
Лічильник має можливість відключити споживача від мережі в разі перевищення ним граничного боргу компанії-постачальнику електроенергії, і знову підключити споживача при погашенні заборгованості (тільки для лічильників з індексом L в назві). Дані функції настроюються і можуть бути оперативно змінені в процесі експлуатації системи. Електролічильник виконує ряд додаткових функцій, таких як: контроль диференціального струму, споживаної потужності, напруги мережі і т. д.
По стійкості до електромагнітних і магнітних впливів лічильник відповідає ДСТУ EN 62052-11. Вплив змінного або постійного магнітних полів (не менше 30 мТл і 100 мТл відповідно) фіксується з прив'язкою до часу та дати впливу в журналі подій лічильника і передається по каналу зв'язку (RF, PLC в залежності від виконання).

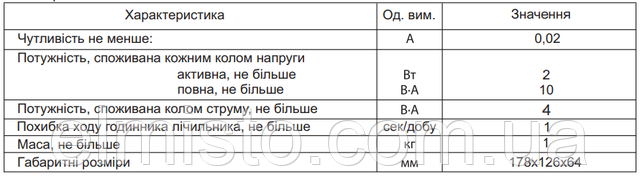

Загальні технічні характеристики електролічильника МТХ1 наведені в таблиці нижче.

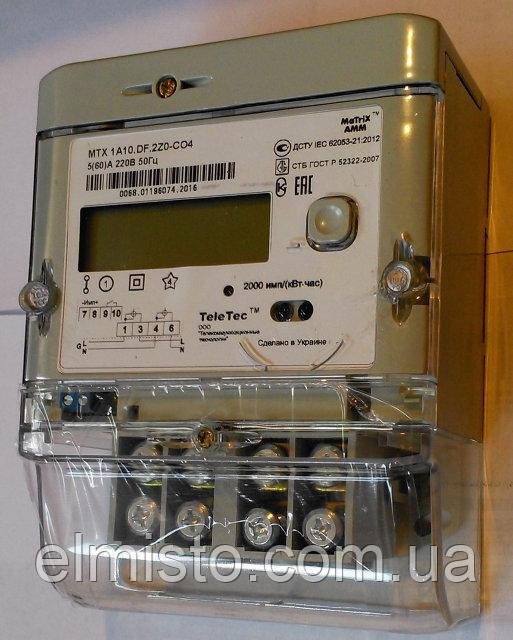

Загальний вигляд, габаритні і настановні розміри, місця встановлення пломб на корпусі трифазного електролічильника типу МТХ 1 .. ... ...4

В якості пристрою відображення в електролічильнику використовується рідкокристалічний дисплей. Розрядність показань задається при параметризациии і дозволяє виводити значення з одним або двома знаками після коми. В якості датчика напруги - резистивний дільник, в якості датчика струму в ланцюзі фази - шунт, у ланцюзі нейтралі - трансформатор струму.

Розшифровка інформаційних знаків дисплея (інформація, що виводиться на дисплей у всіх виконань лічильників MTX)

Обмін даними між лічильниками і маршрутизатором в складі комплексу MATRIX AMM здійснюється за PL-магістралі 380 В (лічильники з індексом Р або Y в назві) або GSM-каналу (індекс G у найменуванні).

Умови експлуатації і термін служби

Електролічильник призначений для безперебійного та цілодобової роботи в закритих приміщеннях. У робочих умовах застосування лічильник стійкий до впливу температури навколишнього повітря від мінус 40 °С до плюс 70 °С і відносній вологості 90% при температурі 25 °С, ступінь захисту від пилу і води IP54. Індикація показань - від мінус 20 °С. Середній термін служби не менше 35 років. Середнє напрацювання на відмову - не менше 200000 годин.

Комплектність

Електролічильник поставляється в споживчій тарі (картонна коробка) з паспортом і комплектом кріплення (болти-гайки).

Модифікації лічильників МТХ 1A10.D...2...0-4...

МТХ 1A10.D...2...0-...4 - багатофункціональні багатотарифні лічильники обліку активної енергії в одному напрямку класу точності 1.0, 220 В
MTX 1A10.DX. xxx-xxx - Максимальна сила струму, А: F = 60, H = 100
MTX 1A10.DX. Ххх-ххх - 2 - кількість вимірювальних елементів
MTX 1A10.DX. хХх-ххх - Управління навантаженням: L - наявність вбудованого реле; Z - управління навантаженням відсутня;
MTX 1A10.DX. ххХ-ххх - 0 - конструктивне виконання корпусу (корпус першого типу)
MTX 1A10.DX. ххх-ХХХ - Підтримувані протоколи і інтерфейси:
а) інтерфейси: B-RS-485; З - комунікаційний інтерфейс відсутній; D - датчик ВЧ поля; P - PLCI; Y - PLCII;
б) протокол: 4 внутрішній спеціалізований протокол

Схема підключення лічильника показана на його щитку.

Повірка лічильника MTX

Лічильник підлягає перевірці, яка проводиться у відповідності з методиками, які містяться в нормативних актах або національних стандартах.
Міжповірочний інтервал визначається відповідно до наказу Мінекономрозвитку і торгівлі України №1747 від 13.10.2016 р., зареєстрований у Мін'юсті України 01.11.2016 р. за №1417 / 29547.
За результатами досліджень показники стабільності та метрологічної надійності електролічильників МТХ відповідають вимогам ДСТУ ЕN 62059-32-1:2016, встановлений міжповірочний інтервал лічильника 16 років.
При позитивних результатах повірки лічильник визнається придатним і в разі необхідності пломбується. При негативних результатах повірки проводиться його ремонт спеціалізованою службою з подальшою перевіркою.

Гарантії виробника

Виробник ТОВ "Телекомунікаційні технології" (р. Одеса) гарантує відповідність лічильника вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки, затвердженого постановою Кабінету Міністрів України від 13 січня 2016 № 94.
Гарантійний термін зберігання - 5 років з моменту виготовлення лічильника.
Гарантійний термін експлуатації - 5 років з дня поставки.
Протягом зазначених строків виробник здійснює гарантійний ремонт лічильника.
Гарантійний термін експлуатації лічильника подовжується на час, який обчислюється з моменту подання заявки споживачем до усунення дефекту підприємством-виробником.
Рекламації не приймаються і електролічильник знімається з гарантійного обслуговування в випадках:
• відсутність цілісності пломб підприємства-виробника або ремонтного організації;
• наявність слідів механічного пошкодження.

Перелік особливих заходів безпеки при роботі.

За способом захисту від ураження електричним струмом електролічильник відповідає класу II за ДСТУ 62053-21 EN. Ізоляція між одночасно сполученими ланцюгами струму і напруги лічильника і "землею" витримує протягом 1 хв. дію напруги змінного струму 4 кВ, частотою 50 Гц.
Монтаж, демонтаж, розтин електролічильника повинні робити тільки спеціально уповноважені особи з кваліфікаційною групою безпеки - не нижче третьої та згідно з діючими правилами з монтажу електроустановок. Перед монтажем лічильника необхідно знеструмити електричну мережу. Підключення лічильника необхідно проводити згідно зі схемою на його щитку.

Найпопулярніші лічильники з цієї лінійки:

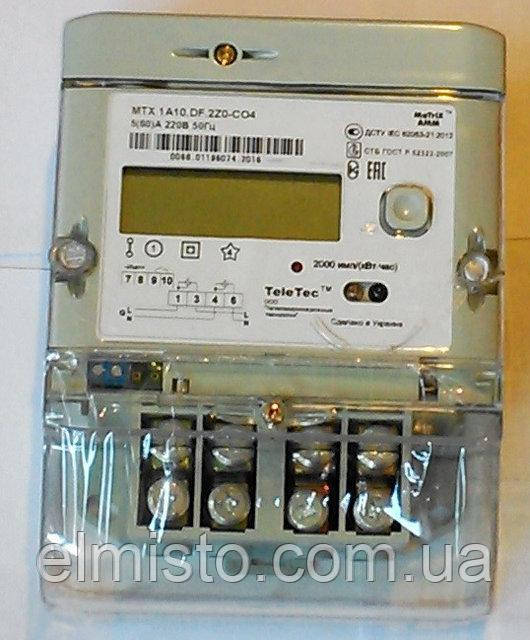

Електролічильник Teletec MTX 1A10.DF.2Z0-CD4 5-60А 220V кл. 1,0, А+, 1-фазний багатотарифний, датчик магн. поля - найдоступніший і без додаткових інтерфейсів Детальніше: https://elmisto.com.ua/p626087841-elektroschetchik-teletec-mtx.html
