Все про лічильники електричної енергії однофазних багатотарифних модемних МТХ 1... ... 10.DH.2L2 - 4 ..

Сьогодні продовжуємо розповідь про спеціалізованих електролічильника виробництва Телетек (Україна) серії МТХ 1. Минулого разу ми розглянули лінійку лічильників МТХ 1A10.D...2...0-4... а в цей раз поговоримо про лінійці МТХ 1... ... 10.DH.2L2 - 4 і відразу почнемо з правильного питання - що потрібно для ефективного використання енергоресурсів? Сьогодні кожен розуміє, що ефективне використання енергоресурсів можливе тільки за умови їх надійного, точного і своєчасного обліку і контролю. Але яким же способом необхідно здійснювати зняття показань з приладів обліку, щоб працівники обленерго перестали хвилюватися за його достовірність і пересуватися бігом з місця на місце, роблячи безліч записів? Ви як і раніше впевнені в тому, що «швидко – добре не буває»?
У наші дні більшість сучасних підприємств, організацій і установ серйозно не замислюються про дистанційне збір показань з приладів електрообліку, але і активно застосовують це на практиці. Навряд чи потрібно пояснювати, скільки переваг має даний метод – це і швидкість отримання інформації, і зручність, і відсутність необхідності щодня обходити кілька, досить віддалених об'єктів. Буває, що компанію, вже готову прийняти рішення, зупиняє кажущая складність створення такої системи, але це не завжди так. Дистанційний збір даних з приладів по GSM-каналу доступний для реалізації в більшості випадків. У чому ж основні переваги GSM-зв'язку? Досить очевидно, що це фактично єдине рішення з усіх можливих, яке будується на базі вже існуючих стільникових мереж і не вимагає створення власної інфраструктури. При цьому фінансові витрати виправдані і швидко окуповуються.
В системах комерційного обліку електроенергії давно і успішно застосовується спосіб віддаленого зняття показань приладів з допомогою різних GSM-модемів, і у більшості призначених для цього програм вже реалізована можливість роботи з GSM-модемами в якості каналу даних. Є такі електролічильники і у вітчизняного виробника високотехнологічної продукції - підприємства TELETEC®, продукцію якого за доступними цінами і в широкому асортименті пропонує офіційний представник заводу в Харкові і Харківській області - компанія "ЭЛМИСТО"

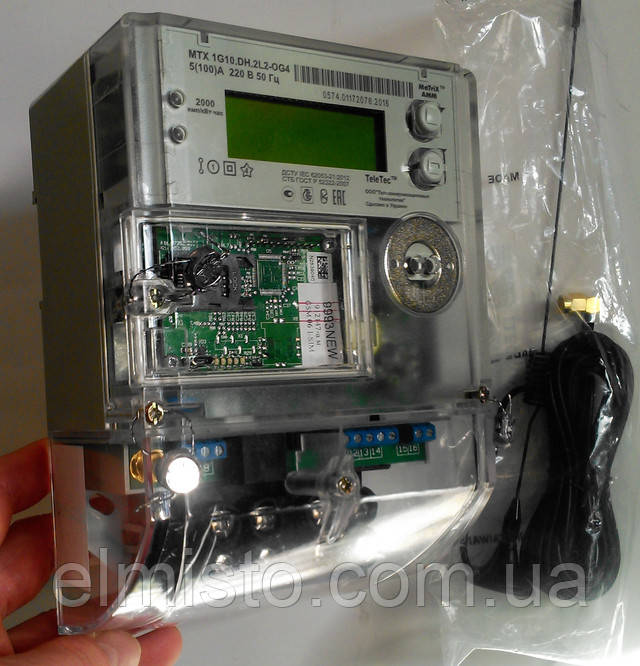

Отже, представляємо многофукциональный багатотарифний інтелектуальний 1-фазний електролічильник типу МТХ 1... ... 10.DH.2L2 - 4 (замість трикрапки необхідно підставити потрібні вам букви і цифри - про це нижче), а також принципи функціонування, технічні характеристики та порядок експлуатації даних приладів, що входять в сімейство лічильників Matrix AMM (Automatic Metering & Management System).

Лічильник МТХ 1A10.D...2... 0-...4 призначений для вимірювання та обліку споживаної активної енергії в однофазних мережах змінного струму 0.4 кв з частотою 50/60 Hz і використовуються для роботи з кінцевими споживачами, що виробляють індивідуальні розрахунки з постачальником електроенергії. Електролічильник може бути налаштований в режим вимірювання активної електричної енергії в двох напрямках (імпорт, експорт). Лічильник дозволяє здійснювати облік електроенергії з застосуванням диференційованих тарифів (за часом доби, типами днів, сезонами) або блочного тарифу. При цьому здійснювати облік в режимі кредиту або передоплати (залежно від виконання).
Лічильник має можливість відключити споживача від мережі в разі перевищення ним граничного боргу компанії-постачальнику електроенергії, і знову підключити споживача при погашенні заборгованості (тільки для лічильників з індексом L в назві). Дані функції настроюються і можуть бути оперативно змінені в процесі експлуатації системи. Електролічильник виконує ряд додаткових функцій, таких як: контроль диференціального струму, споживаної потужності, напруги мережі і т. д.
По стійкості до електромагнітних і магнітних впливів лічильник відповідає ДСТУ EN 62052-11. Вплив змінного або
постійного магнітних полів (не менше 30 мТл і 100 мТл відповідно) фіксується з прив'язкою до часу та дати впливу в журналі подій лічильника і передається по каналу зв'язку (RF, PLC в залежності від виконання).

При цьому на індикаторі лічильника висвічується знак "Магнітне вплив". При параметризації електролічильника можлива установка режиму з відключенням споживача від мережі при виявленні впливу магнітного поля. Відновлення підключення споживача до мережі здійснює енергопостачальна організація.
Електролічильник має датчики відкриття кришки лічильника (доступ всередину лічильника), відкриття кришки інтерфейсного модуля (доступ до інтерфейсного модуля), відкриття клемної кришки коробки. Датчики працюють незалежно від наявності напруги на клемах лічильника. Факт розкриття будь кришок фіксується в журналі подій лічильника, а при відновленні напруги передається по каналу зв'язку.

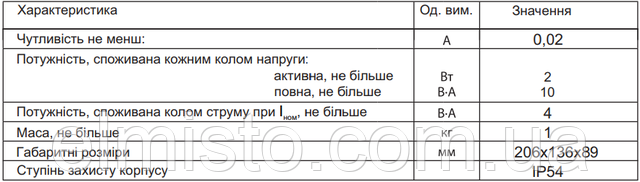

Загальні технічні характеристики електролічильника МТХ 1... ... 10.DH.2L2 - 4 наведені у таблиці нижче.

За способом захисту від ураження електричним струмом електролічильники відповідають класу II за ДСТУ 62053-21 EN. Ізоляція між разом сполученими колами струму і напруги лічильника і "землею" витримує протягом 1 хв. дію напруги змінного струму 4 кВ, частотою 50 Гц.
Монтаж, демонтаж, розтин електролічильника повинні робити тільки спеціально уповноважені особи з кваліфікаційною групою безпеки - не нижче третьої та згідно з діючими правилами з монтажу електроустановок. Перед монтажем лічильника необхідно знеструмити електричну мережу.

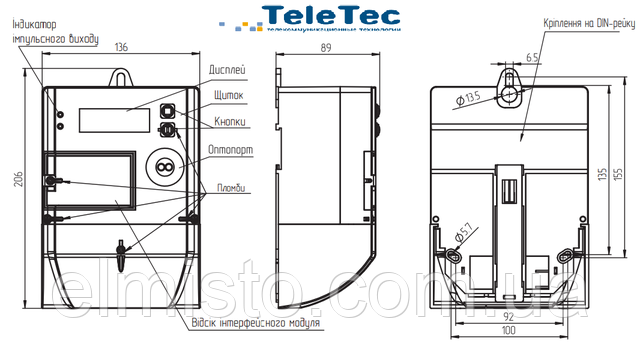

Загальний вигляд, габаритні і настановні розміри, місця встановлення пломб на корпусі трифазного електролічильника типу МТХ 1... ... 10.DH.2L2 - 4

Обмін даними між лічильниками і маршрутизатором в складі комплексу MATRIX AMM здійснюється за PL-магістралі 380 В (лічильники з індексом Р або Y в назві) або GSM-каналу (індекс G у найменуванні).

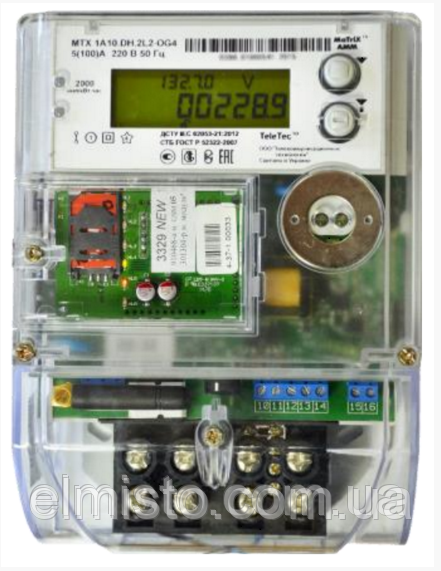

В якості пристрою відображення в електролічильнику використовується рідкокристалічний дисплей. Розрядність показань задається при параметризациии і дозволяє виводити значення з одним або двома знаками після коми. В якості датчика напруги - резистивний дільник, в якості датчика струму в ланцюзі фази - шунт, у ланцюзі нейтралі - трансформатор струму.

Розшифровка інформаційних знаків дисплея (інформація, що виводиться на дисплей у всіх виконань лічильників MTX)

Умови експлуатації і термін служби електролічильників МТХ

Електролічильник призначений для безперебійної та цілодобової роботи в закритих приміщеннях. У робочих умовах застосування лічильник стійкий до впливу температури навколишнього повітря від мінус 40 °С до плюс 70 °С і відносній вологості 90% при температурі 25 °С, ступінь захисту від пилу і води IP54. Індикація показань - від мінус 20 °С. Середній термін служби не менше 35 років. Середнє напрацювання на відмову - не менше 200000 годин.

Комплектність

Електролічильник МТХ 1 поставляється в споживчій тарі (картонна коробка) з паспортом і комплектом кріплення (болти-гайки).

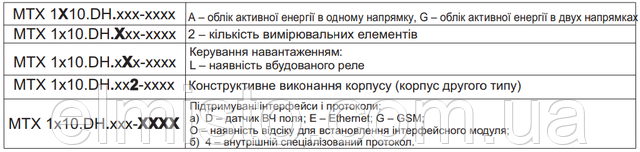

Розшифровка модифікації лічильників МТХ 1A10.D...2...0-4...

Схема підключення лічильника показана на його щитку.

Повірка лічильника MTX

Електролічильник підлягає перевірці, яка проводиться у відповідності з методиками, які містяться в нормативних актах або національних стандартах.
Міжповірочний інтервал визначається відповідно до наказу Мінекономрозвитку і торгівлі України №1747 від 13.10.2016 р., зареєстрований у Мін'юсті України 01.11.2016 р. за №1417 / 29547.
За результатами досліджень показники стабільності та метрологічної надійності електролічильників МТХ відповідають вимогам ДСТУ ЕN 62059-32-1:2016, встановлений міжповірочний інтервал лічильника 16 років.
При позитивних результатах повірки лічильник визнається придатним і в разі необхідності пломбується. При негативних результатах повірки проводиться його ремонт спеціалізованою службою з подальшою перевіркою.

Гарантії виробника

Виробник ТОВ "Телекомунікаційні технології" (р. Одеса) гарантує відповідність лічильника вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки,
затвердженого постановою Кабінету Міністрів України від 13 січня 2016 № 94.
Гарантійний термін зберігання - 5 років з моменту виготовлення лічильника.
Гарантійний термін експлуатації - 5 років з дня поставки.
Протягом зазначених строків виробник проводить гарантійний ремонт лічильника.
Гарантійний термін експлуатації електролічильника подовжується на час, який обчислюється з моменту подання заявки споживачем до
усунення дефекту підприємством-виробником.
Рекламації не приймаються і електролічильник знімається з гарантійного обслуговування в випадках:

• відсутність цілісності пломб підприємства-виробника або ремонтного організації;
• наявність слідів механічного пошкодження.
