Все про лічильники електричної енергії трифазних багатотарифних модемних Телетек МТХ 3...0.D...4...1-...4

Третя наша стаття про спеціалізованих електролічильника виробництва Телетек (Україна) присвячена серії трифазних електролічильників МТХ 3.

Вже давно і успішно на об'єктах енергетики, промисловості і комунально-побутовій сфері в складі автоматизованих систем технічного та комерційного обліку (АСКОЕ) і окремо (в електролічильники встановлено годинник реального часу з живленням від батареї) для дистанційного зняття показань з багатофункціональних лічильників електроенергії МТХ1 і МТХ3 компанії Телетек застосовуються лічильники з вбудованими PLC або GSM/GPRS-модемом, витримують перенапруги в мережі 0,4 кВ. Наш вітчизняний виробник високотехнологічної продукції - підприємство TELETEC®, пропонує за доступними цінами і в широкому асортименті подібні лічильники електричної енергії, які завжди у наявності офіційного представника заводу в Харкові і Харківській області - компанії "ЭЛМИСТО"

Отже, представляємо многофукциональный багатотарифний інтелектуальний 3-фазний електролічильник типу МТХ 3...0.D...4...1-...4 (замість трикрапки необхідно підставити потрібні вам букви і цифри - про це нижче), а також принципи функціонування, технічні характеристики та порядок експлуатації даних приладів, що входять в сімейство лічильників Matrix AMM (Automatic Metering & Management System).

Лічильник МТХ 3R(G)30(20).DF(H).4L(Z)1-DOG(PDO)(YDO)4 для вимірювання споживаної генерованої електроенергії (активної і реактивної) в мережах змінного струму 3х220 / 380 В з частотою 50/60 Hz і використовуються для роботи з кінцевими споживачами, що виробляють індивідуальні розрахунки з постачальником електроенергії. Електролічильник може бути налаштований в режим вимірювання активної електричної енергії в двох напрямках (імпорт, експорт). Лічильник дозволяє здійснювати облік електроенергії з застосуванням диференційованих тарифів (за часом доби, типами днів, сезонами) або блочного тарифу. При цьому здійснювати облік в режимі кредиту або передоплати (залежно від виконання).
Лічильник має можливість відключити споживача від мережі в разі перевищення ним граничного боргу компанії-постачальнику електроенергії, і знову підключити споживача при погашенні заборгованості (тільки для лічильників з індексом L в назві). Дані функції настроюються і можуть бути оперативно змінені в процесі експлуатації системи. Електролічильник виконує ряд додаткових функцій: вимірювання реактивної енергії з індуктивним і ємнісним характером навантаження, вимірювання струму нейтралі, спожитої потужності, напруги ін. По стійкості до електромагнітних і магнітних впливів лічильник відповідає ДСТУ EN 62052-1: 2015.
По стійкості до електромагнітних і магнітних впливів лічильник відповідає ДСТУ EN 62052-11. Вплив змінного або
постійного магнітних полів (не менше 30 мТл і 100 мТл відповідно) фіксується з прив'язкою до часу та дати впливу в журналі подій лічильника і передається по каналу зв'язку (GSM, PLC в залежності від виконання).

При цьому на індикаторі лічильника висвічується знак "Магнітне вплив". При параметризації електролічильника можлива установка режиму з відключенням споживача від мережі при виявленні впливу магнітного поля. Відновлення підключення споживача до мережі здійснює енергопостачальна організація.
Електролічильник має датчики відкриття кришки лічильника (доступ всередину лічильника), відкриття кришки інтерфейсного модуля (доступ до інтерфейсного модуля), відкриття клемної кришки коробки. Датчики працюють незалежно від наявності напруги на клемах лічильника. Факт розкриття будь кришок фіксується в журналі подій лічильника, а при відновленні напруги передається по каналу зв'язку.

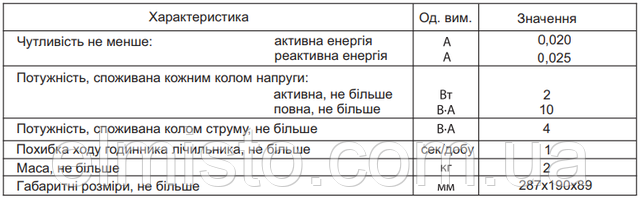

Загальні технічні характеристики трифазного електролічильника прямого включення МТХ 3...0.D...4...1-...4 наведені у таблиці нижче.

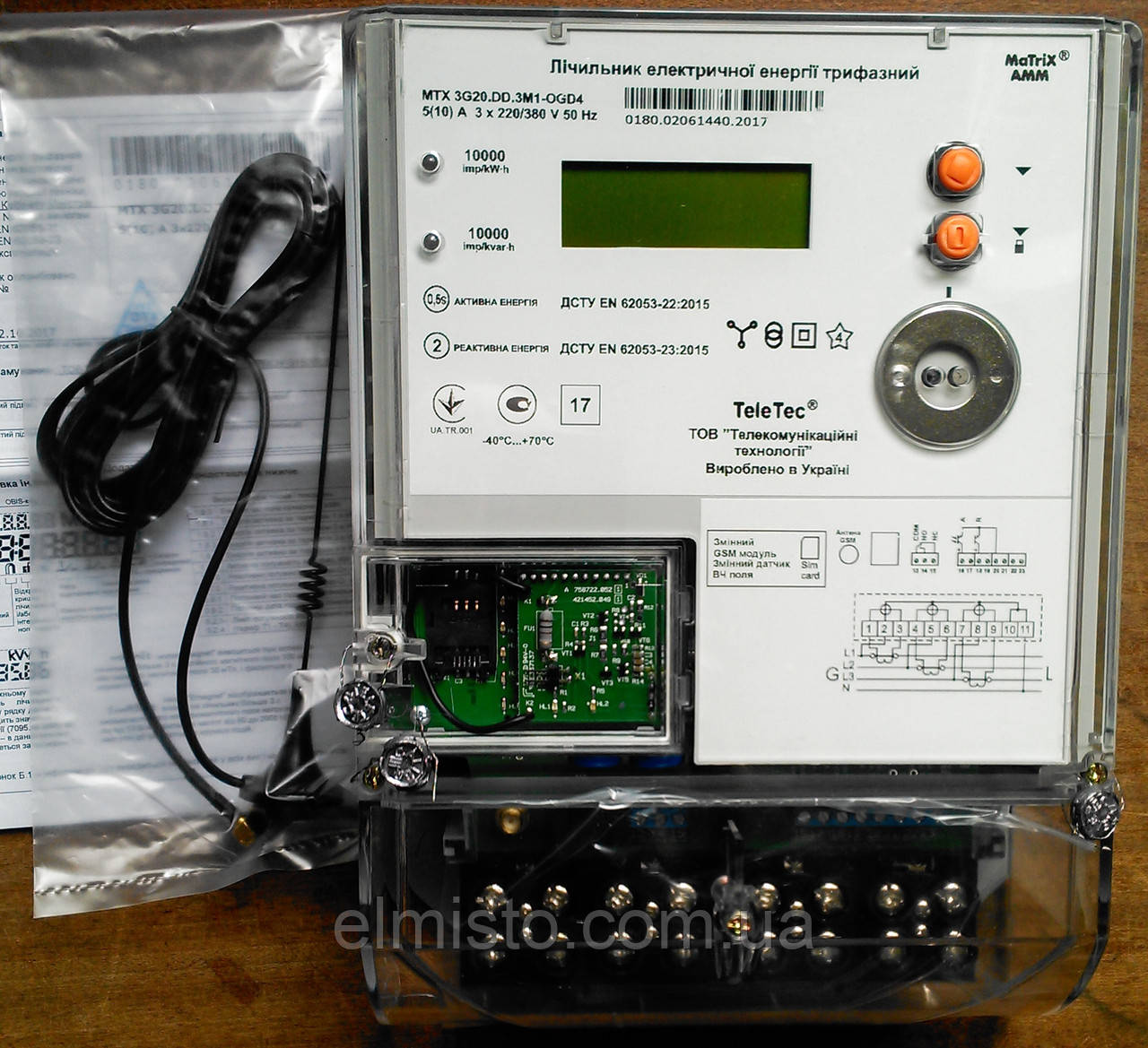

Лицьова панель 3-фазних електролічильників MTX:

За способом захисту від ураження електричним струмом електролічильники відповідають класу II за ДСТУ 62053-21 EN. Ізоляція між разом сполученими колами струму і напруги лічильника і "землею" витримує протягом 1 хв. дію напруги змінного струму 4 кВ, частотою 50 Гц.
Монтаж, демонтаж, розтин електролічильника повинні робити тільки спеціально уповноважені особи з кваліфікаційною групою безпеки - не нижче третьої та згідно з діючими правилами з монтажу електроустановок. Перед монтажем лічильника необхідно знеструмити електричну мережу.

Загальний вигляд, габаритні і настановні розміри, місця встановлення пломб на корпусі 3-х фазного електролічильника типу МТХ 3...0.D...4...1-...4

Пристрій і принцип роботи

Принцип дії електролічильника заснований на аналогово-цифрового перетворення електричних сигналів змінного струму, що надходять від первинних вимірювальних перетворювачів сили струму і напруги, з подальшим обчисленням потужності з допомогою спеціалізованого мікроконтролера.

В якості датчиків напруги в лічильниках використовуються резистивні дільники. Резистивні дільники зменшують вхідна напруга до величини, відповідної вимірювальної схемою. Розподіл напруги проводиться з оптимальною лінійністю при мінімальному фазового зсуву. Для вимірювання струму по кожній фазі застосовані трансформатори струму.
Вимірювальна частина побудована на базі АЦП D1 і служить для:
• Вимірювання сигналів струму і напруги, що надходять від датчиків.
• Підрахунку споживаної електроенергії.
Сигнали, пропорційні струму по кожній фазі струму надходить від датчиків струму на вхід Current; сигнали пропорційні напруги кожної фази надходять c резистивних подільників напруги на вхід Voltage.
Контролер D2 виконує наступні функції:
• Задає для АЦП через послідовний порт режим роботи та коефіцієнти підсилення.
• Приймає результати вимірювань і розміщує їх в енергонезалежній пам'яті.
• Містить калібрувальні константи. Калібрувальні константи підбираються при виготовленні лічильника в процесі налаштування і не вимагають коригування протягом усього терміну експлуатації, однак можуть бути програмно змінені.
• Підтримує зв'язок через оптопорт.
• Підтримує зв'язок через PLC-модем або радіо канал зв'язку.
• Виводить інформацію на дисплей.
• Керує основним і додатковим реле.
Контролер програмується на етапі виготовлення.

Обмін даними між лічильниками і маршрутизатором в складі комплексу MATRIX AMM здійснюється за PL-магістралі 380 В (лічильники з індексом Р або Y в назві) або GSM-каналу (індекс G у найменуванні).
В якості пристрою відображення в електролічильнику використовується рідкокристалічний дисплей. Розрядність показань задається при параметризациии і дозволяє виводити значення з одним або двома знаками після коми.

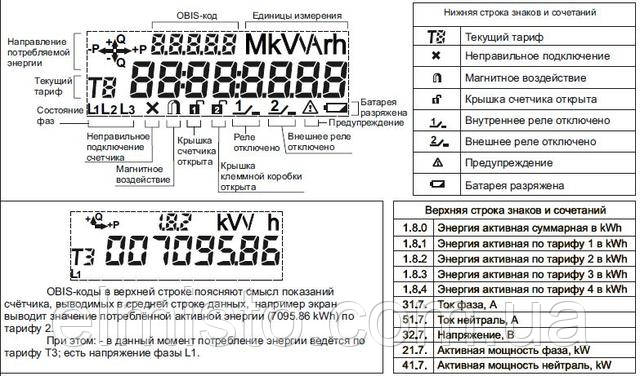

Розшифровка інформаційних знаків дисплея (інформація, що виводиться на дисплей у всіх виконань лічильників MTX)

Умови експлуатації і термін служби електролічильників МТХ

Електролічильник призначений для безперебійної та цілодобової роботи в закритих приміщеннях. У робочих умовах застосування лічильник стійкий до впливу температури навколишнього повітря від мінус 40 °С до плюс 70 °С і відносній вологості 90% при температурі 25 °С, ступінь захисту від пилу і води IP54. Індикація показань - від мінус 20 °С. Середній термін служби не менше 35 років. Середнє напрацювання на відмову - не менше 200000 годин.

Комплектність

Електролічильник МТХ 3 поставляється в споживчій тарі (картонна коробка) з паспортом і комплектом кріплення (болти-гайки).

Розшифровка модифікації лічильників МТХ 3...0.D...4...1-...4

Схема підключення лічильника показана на його щитку.

Повірка лічильника MTX

Електролічильник підлягає перевірці, яка проводиться у відповідності з методиками, які містяться в нормативних актах або національних стандартах.
Міжповірочний інтервал визначається відповідно до наказу Мінекономрозвитку і торгівлі України №1747 від 13.10.2016 р., зареєстрований у Мін'юсті України 01.11.2016 р. за №1417 / 29547.
За результатами досліджень показники стабільності та метрологічної надійності електролічильників МТХ відповідають вимогам ДСТУ ЕN 62059-32-1:2016, встановлений міжповірочний інтервал 3-х фазного лічильника 10 років.
При позитивних результатах повірки лічильник визнається придатним і в разі необхідності пломбується. При негативних результатах повірки проводиться його ремонт спеціалізованою службою з подальшою перевіркою.

Гарантії виробника

Виробник ТОВ "Телекомунікаційні технології" (р. Одеса) гарантує відповідність лічильника вимогам Технічного регламенту законодавчо регульованих засобів вимірювальної техніки,
затвердженого постановою Кабінету Міністрів України від 13 січня 2016 № 94.
Гарантійний термін зберігання - 5 років з моменту виготовлення лічильника.
Гарантійний термін експлуатації - 5 років з дня поставки.
Протягом зазначених строків виробник проводить гарантійний ремонт лічильника.
Гарантійний термін експлуатації електролічильника подовжується на час, який обчислюється з моменту подання заявки споживачем до
усунення дефекту підприємством-виробником.
Рекламації не приймаються і електролічильник знімається з гарантійного обслуговування в випадках:

• відсутність цілісності пломб підприємства-виробника або ремонтного організації;
• наявність слідів механічного пошкодження.
