Поради покупцеві під час заміни електрочика: як правильно вибрати та який купити лічильник електроенергії.

Сучасна серія з темою про заміну електрочика може бути корисна тим споживачам, хто до нинішнього моменту був далекий від електротехніки та низьковольтної апаратури та зовсім недавно вирішив для себе розібратися, який купити електрочисник.

Отже, електрообчисник — це прилад для обліку електричної енергії й багато хто, якщо не бачили, то принаймні чули про нього. Раз на місяць ви знімаєте показання про споживану електроенергію і передаєте їх у ЖЕК або в збутову компанію, з якої у вас укладений лист енергопостачання. Але, якщо ваш електроліхтар встановлювався в минулому, вам, найімовірніше, прийде або вже прийшло повідомлення про потребу його заміни (хоча буває, що енергопостачальні компанії самі за свій рахунок встановлюють нові лічильники). І тут з'ясовується, що таких лічильників не один десяток різновидів. Тоді ви собі ставите такі чи подібні питання: «Який електроліхтар купити»? «Як вибрати електрообчисник»?

Проблема може бути ще й у тому, що технічні характеристики вузлів обліку, які вказують виробники електро лічильників, зазвичай, не знайомі звичайному споживачеві, тому вам, як покупцеві, ймовірно, буде непросто розібратися з особливостями конструкції та точно вибрати електроліхтачок, який потрібен саме вам.

Бажання отримати рекомендації від збутової компанії розіб'ється про неприкриту реальність. У найкращому випадку вам пропонують, для вибору електрочислика, зайти на сайт компанії або сайт обеленого та самостійно знайти список рекомендованих однофазних і трифазних лічильників (з цим список явно давно не оновлювався), які вам потім установлять.

У статті ми подбаюмо допомогти вам із вибором і пояснити, на що звертати увагу під час купівлі електроліхта для вашої квартири, заміського будинку або іншого приміщення.

Призначення й типи електророзрахунків.

Електричний лічильник — це прилад, призначений для обліку витрати електричної енергії. Інформуючи, які бувають електро лічильники, зазвичай, надають повну класифікацію цих приладів. Вона не дуже складна та розібратися може більшість людей.

По-перше, треба сказати: електроліхтарики мають різницю з вигляду електричної мережі, до якої вони під'єднуються. Тобто бувають однофазні та трифазні електрочисники (хоча доводиться чути, що деякі наполегливо шукають двофазні лічильники).

По-друге, є поділ приладів за родом вимірюваної потужності. Розрізняють активну та реактивну потужність, яку споживають електроприлади, що входять до мережі. Тому розрізняють електро лічильники активної потужності, а також лічильники реактивної потужності. Але в побуті часто використовують помилкові вирази: активна та реактивна енергія...

По-третє, залежно від споживаної потужності використовують два способи під'єднання: пряме та трансформаторне. Тому лічильники розрізняються за способом вмикання в електричну мережу, є електрочисники прямого (безпосереднього) увімкнення й трансформаторного увімкнення (косвне та напівкосвне ввімкнення). У другому разі потрібно купувати трансформатори струму.

По-четверте електрочисники за типом вимірювальної системи поділяються на індукційні (знімаються з виробництва) й електронні.
Можна здатися, що це складно, але вам, як битому споживачеві, не обов'язково вивчати всі варіанти, адже ви не збираєтеся враховувати витрату електроенергії на виробництві в цеху, для такого випадку є штатний електрик, який розбирається в цьому питанні. Тому розпочнімо розкриття особливостей тих електрочисників, які використовуються в нашому побуті.

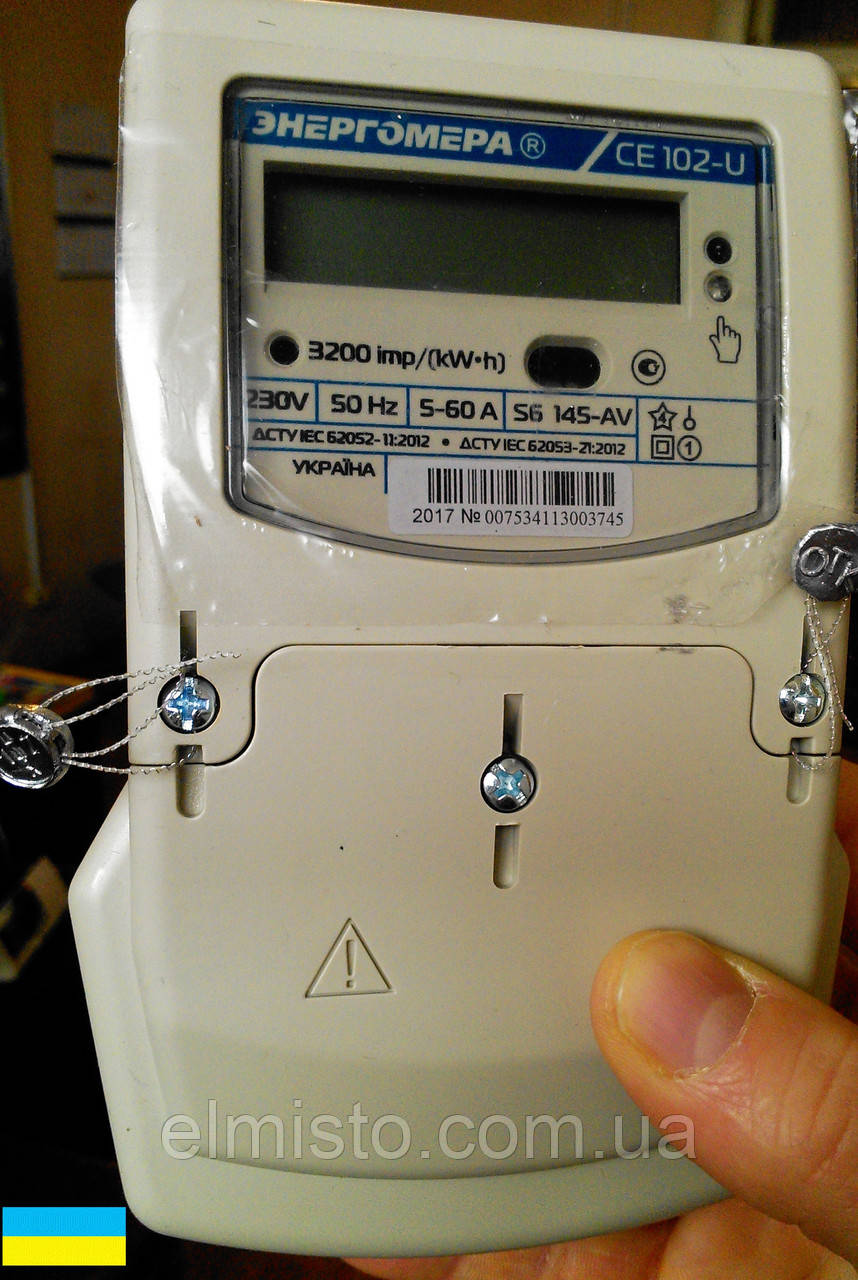

Особливості побутових лічильників електроенергії

Побутові електроліхтарики призначені для встановлення у квартирах і будинках, коли електроенергія використовується в побуті або в приватному господарстві. У цьому разі немає особливо потужних споживачів, тому потрібні вимірювати тільки активну потужність. З цієї ж причини лічильник вмикається безпосередньо в електричну мережу — використовуються електроліхтарики прямого (безпосереднього) увімкнення.

Нижче представлена спрощена класифікація побутових електрозчитувачів. Побутовий електрообхват вимірює активну потужність і є приладом обліку безпосереднього увімкнення.
А ось число фаз і тип вимірювальної системи можуть варіюватися.

Класифікація побутових електророзрахунків

• Активної потужності;
• Безпосереднього увімкнення;
• 1-але фазні/3-фарні;
• Механічні/ Електронні;
• Дисплей електромеханічний/електронний

Отже, класифікацію побутових електрочисників ми з'ясували, але, крім цього, кожен електрообчисник має технічні характеристики, які необхідно враховувати під час вибору.  Треба розглянути їх зручніше.

Основні технічні характеристики електрообчисників.

Повний перелік технічних характеристик  вам, як побутовому споживачеві знати зовсім не обов'язково. Зрештою, не здавати вам залік за електротехнікою. А якщо прокинеться цікавість, то вгамувати його ви завжди зможете, прощтворивши паспорт приладу. Але з основними характеристиками, від яких залежатиме ваш вибір, познайомитися все ж варто. На деяких сайтах заводів виробників, а також на сайті ЕЛМІСТО, за ним можна відфільтрувати моделі, які підходять саме вам.

1. Напрямок продукту

Локальна установка або в системі АСКУЕ.

АСКУЕ — це автоматизована система комерційного обліку електроенергії та показання з лічильників знімаються автоматично та дистанційно передаються в диспетчерський пункт за допомогою модемів: PLC-модемів (передавання за силовими лініями), радіо- та GSM-моделів (передача повітрям).

Якщо ж ви самі знімаєте показання електрообчика та передаєте їх до організації, з якою укладенийкт, то вам підійде звичайний побутовий електрообчисник, призначений для локального встановлення.

2. Фазність

Однофазні/3хфазні

Більшість сучасних квартир, які обладнані газовою плитою й невеликих дачних будинків, під'єднані за однофазною схемою. Але, якщо у вас у квартирі встановлена електроплита або будинок, має пристрої, що вимагають  трифазного живлення, то, найімовірніше, ваш будинок під'єднаний до трифазної мережі.

Якщо ви точно не знаєте, до якої мережі ви під'єднані, простіше всього подивитися, якою електрообчисник стоїть у вас у цей момент. Якщо ж ви під'єднуєтеся до мережі після будівництва будинку, рекомендовану вам дадуть власник мережі, з ким ви будете укладати контакт про електропостачання.

3. Тарифність

Однотарифні/Двухтарифні, двозонні (день-ніч)/ Багатотарифні

У більшості населених пунктів є два тарифи — денний і нічний, що вирізняються вартістю кіловат-годинник. Якщо ви маєте електроприлади, що працюють цілу добу (наприклад, холодильник) або маєте можливість перенести роботу потужних приладів (наприклад, пральна машина, теплі підлоги, кондиціонер тощо), рекомендуємо не економити на цій характеристикі та здійснити вибір двотарифного електрообчисника. Точніше це буде багатотарифний лічильник, але використовуватимуться тільки два тарифи.

4. Робоча напруга

220 В/380 В.

Ця характеристика безпосередньо пов'язана числом фаз вашої електромережі. Якщо мережа та лічильник однофазні — напруга 220 вольтів. Якщо мережа та лічильник трифазні — 380 В.

5. Базовий/номінальний (max) струм

1 (1,5)А; 1 (7,5)А; 5 (7,5)А; 5 (10)А; 5 (60)А; 5 (100)А; 10 (100)А; 5 (80)А

Характеристика Базовий/Номальний струм, визначає, у якому діапазоні споживаної потужності працюватиме ваш електрообчисник.

Вона вказується у формі двох чисел: номінальний струм (максимальний струм), наприклад, 1 (7,5) А означає, що зазвичай ви споживаєте струм 1 А, але іноді максимальний струм може досягати 7,5 А. Це не означає, що струм менший за електрочисник не виміряє, але точність може змінюватися. А ось максимальний струм краще не перевищувати.

Максимальний струм можна визначити за запобіжниками — автоматами, які стоять у вас на введенні. Найчастіше встановлюють 16 або 25 А. Тому можна рекомендувати вибрати електрочисник із максимальним струмом 60 А, 80 А або 100 А. Наприклад, 5 (60) А або 5 (100) А.

6. Спосіб кріплення

DIN-рейка (монтажна планка)/Шкаф (гвинти)

Спосіб кріплення визначає, як кріпитиметься електрозчисник.

Старі електрозчитувачі кріпилися переважно гвинтами. Сучасні прилади, які встановлюються в щиток, можуть, крім того, кріпитися й на DIN-рейку.

Вибирайте той тип кріплення, який підійде вам; втім, сучасні електрообчиувачі часто є універсальними, тобто передбачають можливість будь-якого кріплення.

7. Клас точності

Якщо говорити просто, клас точності приладу обліку вказує на похибку його вимірювань. Тобто якщо клас точності 2 — похибка вимірювання 2%, а якщо 1 — 1%. Все банально просто. Енергопостачальна організація зацікавлена в точності вимірювань, оскільки від цього залежить оплата.  Клас точності вказують і в паспорті приладу, і на його корпусі.

Сьогодні для побутових електронних електрогодинників клас точності має бути не менш ніж 1, а для індукційних — 2 (хоча від останніх вже інтенсивно позбавляються).

Частково саме тому вам може прийти умова замінити старий прилад обліку, який має клас точності — 2,5. Т. може мати похибку на 2,5%.

8. Тип відрахованого пристрою (дисплея)

ЖКИ/Механічний

Зараз електронні лічильники випускаються різної конструкції, водночас для знебарвлення приладу виробники, зазвичай, на однотарифні електрочисники встановлюють електромеханічні дисплеї, а на двотарифні тільки ЖКИ.

9. Інтерфейс зв'язку

RS485 / RS2322 / PLC / GPRS / Оптопорт / Ethernet
Якщо ваш електрообчисник увімкнений у систему автоматичного збирання показань (в багатоквартирному будинку, селищі або садівництві), проконсультуйтеся з вашим електриком, який спосіб зняття показань використовується.
Якщо ви передаєте показання за старовиною, самостійно, то для вас ця характеристика значення не має. Тим же, хто замислюється про встановлення сонячних панелей і використовувати переваги зеленого тарифу, не обійтися без застосування спеціальних одно- або трифазних електрочисників з GSM модемами (розрахунки під зелений тариф).

10. Функція ПЗР або реле вимкнення навантаження.

Останнім часом багато обеленерго вимагають встановлення електрочисників із вбудованою функцією ПЗР або з реле, яке регулює під'єднувальне навантаження й у разі перевищення якогось, заздалегідь зазначеного верхнього значення, вимикає електрочисник.

11. Додаткові функції

Іноді виробники вказують додаткові характеристики, наприклад, «наявність датчика розкриття клемної кришки» або «наяву резервного живлення». Зазвичай, для побутового споживача ці характеристики значення не мають. Хоча наявність такої характеристики, як "підсвітка дисплея", безумовно, нікому не завадить.

Попри те, що ми докладно розглянули, які умови використання впливають на вибір характеристик електрообчика, у вас може виникнути питання, які характеристики враховувати під час вибору електрообчика насамперед? Коротка відповідь на нього миckуємо дати в наступній частині статті.

Які характеристики враховувати під час вибору електрообчика насамперед?

Для побутових електрообчисників основними є такі характеристики:

• Кількість фаз/напруга
• Базовий/номінальний струм

Саме вони визначають, який електрооблікач вам підійде, а який ні.

Інші характеристики можна не враховувати, якщо про них вас спеціально не попередили в кінці, яка обслуговує ваш будинок. Втім, у цьому разі рекомендації ви отримаєте безпосередньо від місцевих фахівців.

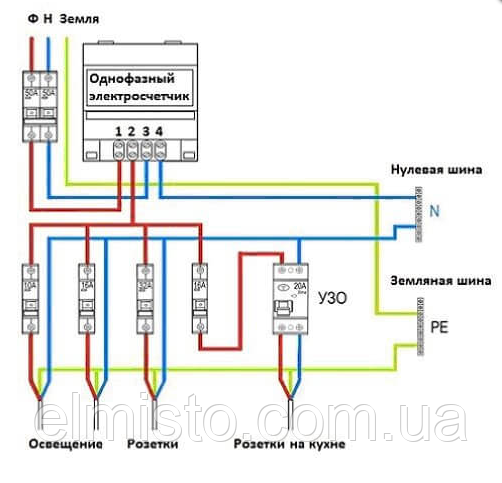

Під'єднання побутового електрообчисника в мережу.

Тим споживачам, хто цікавиться, як відбувається під'єднання побутових лічильників електроенергії в однофазну мережу, надаючи наочний схему:

Трохи про поверання електрочисників.

Є ще одна характеристика електрообчислика, про яку іноді люблять поговорити. Як будь-який вимірювальний прилад, електрообчисник вимагає повернки. Періодичність поверки визначається заводом виробником (міжповерковий термін обов'язково вказується в паспорті) і кожен завод намагається, щоб його прилад повертався рідше, хоча не завжди це від них залежить...

Механічні індукційні електрочисники, доводиться звіряти частіше — не рідше 1 раз на 8 років. У електронних лічильників поверку доводиться робити рідше — 1 раз на 10-16 років, залежно від моделі. Тому, купуючи недорогі моделі, враховуйте витрати на поверку.

І ще, звертайте увагу на дату заводської поверки. Якщо електрообчисник лежить на складі довго, то перед встановленням і введенням в експлуатацію його необхідно буде повірити. В облененерго для трифазних приладів обліку електричної енергії вимагають, щоб період зберігання на складі не перевищував 1 рік (до речі, це розіскальний момент бо в деяких нормативних документах прямо вказується, що період зберігання становить половині міжпереверного інтервалу). Для однофазних електрообчисників цей термін більший і становить 2 роки.

Поєднання або підведення підсумків.

Як ви змогли побачити, хоча електрочисник і є порівняно складним приладом, розібратися в питанні, який же вибрати прилад обліку, не так уже й складно.

Якщо ви живете в багатоквартирному будинку з газовою плитою, вибір, краще зупинити на електронному однофазному електрочислому, з ЖКІ, що дає змогу враховувати споживану електроенергію за денним і нічним тарифом, тобто двотарином.

З однофазних моделей  можна рекомендувати лічильник Gama 100 G1M.153.220.F3.В2.P2.C300.V1  — один із найкращих бюджетних варіантів багатотарифного електрообчисника.

Якщо ж у вас трифазна мережа, зверніть увагу на електрочисник  NIK 2301 AP3.0000.M.11
Звісно, ви можете сказати, що для вибору електрочика для квартири можна використовувати поради знайомого електрика-професіонала. Безумовно, так і потрібно робити, якщо такий знайомий є поблизу. Втім, знаючи особливості вашого будинку або квартири, у вас не буде проблем вибрати ту модель, що підходить саме вам, використовуючи підказки та рекомендації нашої статті «Покупці під час заміни електрочисника: як правильно вибрати та який купити лічильник електроенергії», яку ви рекомендуєте.
