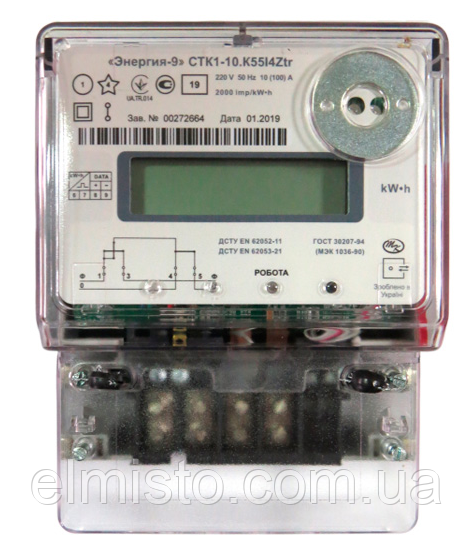

Керівництво щодо зняття показань з однофазних багатофункціональних електронних лічильників активної електричної енергії «Енергія-9 СТК 1-10К 5514Zt».

Які цифри потрібно дивитися на лічильнику електроенергії?
Як рахувати за світло по лічильнику?
Як правильно знімати показання електролічильника?
Що означає на лічильнику т1 і т2?
Як подавати свідчення двотарифного лічильника електроенергії?
Ці і багато інші схожі запитання щодня надходять у відділ продажів компанії ElMisto.
За численними запитами покупців ми розпочинаємо цикл статей про зняття показань з багатотарифних електролічильників різних виробників.
Дана стаття буде дуже корисна для тих, хто вирішив встановити електронний однофазний двухтарифні електролічильник Енергія-9 СТК1-10.K55I4Ztr. У статті ви дізнаєтеся, як знімати показання з багатотарифного лічильника СТК1-10.K55I4Ztr.

Все досить просто, все двухтарифні лічильники день-ніч вважають електроенергію вдень за звичайним тарифом, як стандартний електролічильник, а з 23:00 до 7:00 вважають її за нічним тарифом, який на 50% менше денного.

Отже, за вашим бажанням багатотарифний лічильник Енергія-9 може бути запрограмований на двох ("день-ніч") або трьох("пік-напівпік-ніч") тарифний облік. Як правило, переважна більшість споживачів свої лічильники електроенергії просять запрограмувати на двотарифний облік День-Ніч, а значить, з 11 вечора до 7 ранку вся спожита електроенергія в цей період буде коштувати їм наполовину дешевше, ніж в інший час. Тобто, за спожиту електроенергію днем споживачі платять як зазвичай за поточним тарифом, а за спожиту вночі тільки 50% вартості.

Дізнатися показання лічильника Енергія-9 СТК1-10.K55I4Ztr просто і легко, достатньо подивитися на дисплей електролічильника, де в циклічному режимі відбувається відображення змін значень на рідкокристалічному індикаторі, інформація про який кожному параметрі виводиться на 4 секунди. Тобто параметри на даному лічильнику змінюються з інтервалом 4 сек. І ви, дочекавшись потрібного вам параметра, записуєте чи запам'ятовуєте його значення.

Параметри змінюються значень наведено на фотографіях.

1. Індикація кількості електроенергії, врахованої за всіма тарифами (Поточне показання електролічильника в кВт*год)

2. Індикація поточного значення споживаної активної потужності навантаженням (приклад Р=0.000 кВт, при відсутності навантаження)

3. Індикація напруги в електромережі (напруга становить 230.66 Вольт)

4. Індикація поточного значення сила струму, що споживається навантаженням (приклад при відсутності навантаження I=0.000 A)

5. Індикація кількості облікованої електроенергії за тарифом 1 (при використанні одноставкового тарифу значення параметра тарифу 1

відповідає значенню суми, яка відображається символом Е. При програмуванні електролічильника на оплату за диференційованим
тарифом по зонах доби значення Т1 - відповідає денним тарифом, Т2 – відповідає нічним тарифом, а Е – сума тарифів Т1 і Т2)

6. Індикація витрати споживання електроенергії облікованої электросчетчиком за тарифом 1 (Т1) у поточному місяці у кВт*год.

7. Індикація витрати електроенергії облікованої электросчетчиком за тарифом 1 (Т1) за попередній місяць у кВт*год. передує місяцю огляду параметрів споживання. (При знятті показань у квітні місяці, параметр Т1= відповідатиме значенню спожитої енергії в березні місяці)

8. Індикація витрати електроенергії облікованої электросчетчиком за тарифом 1 (Т1) за два місяці тому у кВт*год. передують місяцю огляду параметрів споживання. (При знятті показань у квітні місяці, параметр Т1 ≡ буде відповідати значенню спожитої енергії в лютому місяці).

Треба сказати, що зняття показань з інших багатотарифних електролічильників, напр., Енергоміра СЕ102-U (Україна) або Iskra ME162 (Словенія) набагато швидше і простіше , оскільки на їх дисплеї виводиться тільки дата, час, загальний Тариф, Тариф денний та нічний Тариф.
Але про цих та інших електролічильника ми обов'язково поговоримо в наступних статтях. Слідкуйте за їх появою, частіше заходьте на сайт компанії ЭлМисто!
