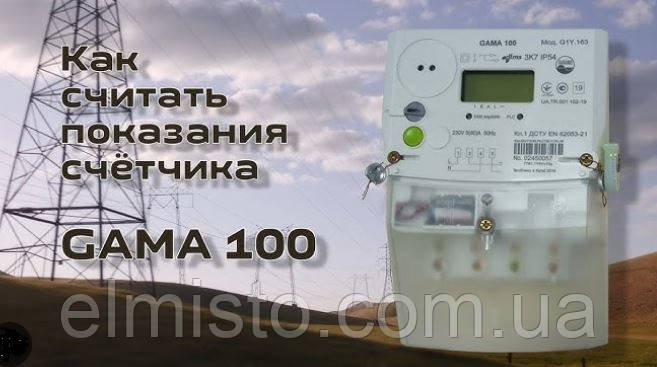

Як зняти показання з однофазного електролічильника GAMA 100 G1Y

Знімати показання з однофазного двотарифного лічильника електроенергії можна вручну або дистанційно.
Для дистанційного зняття показань потрібно налаштувати оптичний інтерфейс зв'язку для локального завантаження даних у персональний комп'ютер чи портативний термінал за допомогою оптичної головки.

Електролічильники можуть бути інтегровані з модемом зв'язку по силових лініях (модуль PLC), повітрям (GSM/LTE-модуль), по радіоканалу. Усі ці лічильники мають бути підключені до системи АСКОЕ.

У цій статті ми розглянемо візуальне зняття показань з електролічильника GAMA. Як приклад використовуватимемо багатотарифний однофазний прилад обліку  GAMA 100 G1Y 163.220.F18.B2.P4.C100.V1.R1.H6 (Облік активної електроенергії за модулем, збереження профілів навантажень, вимірювання миттєвих значень; інтерфейс PLC G3, реле відключення навантаження, РКІ, 220В, 5-80А)

Для того, щоб записати дані з дисплея:

• Необхідно натиснути кнопку "Введення" для перемикання значення;
• Переключити табло на тариф "загальний" (код 1.5.8.0) для перегляду загальної кількості спожитої електроенергії;
• Переключіть табло на тариф "ніч" (код 1.5.8.1) для перегляду кількості спожитої електроенергії вночі;
• Переключіть табло на тариф "день" (код 1.5.8.2), щоб переглянути кількість спожитої електроенергії вдень.

Опис інтерфейсу дисплея електролічильника.

• Параметр 0.9.1 – поточний час.

• Параметр 0.9.2 - дата.

•
• Параметр 15.8.0 – загальна кількість спожитої електроенергії.


• Параметр 15.8.2- кількість спожитої електроенергії вдень.

• Параметр 15.8.1 - кількість спожитої електроенергії вночі.

Автоматична передача показань електролічильників GAMA 100 G1Y.

Автоматична передача показань лічильників GAMA 100 G1Y є передовою технологією, що забезпечує точне та своєчасне отримання даних із приладів обліку. Суть технології полягає у використанні спеціалізованих пристроїв, таких як концентратор DC12.G2.DM4.L1.0.5.0 PLC G3, який збирає та передає дані каналами зв'язку (PLC G3). Даний концентратор призначений для збору даних лічильників електроенергії та забезпечує їх надійну та швидку передачу на центральний сервер або диспетчерський пункт.

Ключовими перевагами автоматичної передачі показань є підвищення точності обліку та зниження витрат на ручне зчитування даних. Багаторічні дослідження показують, що використання таких систем дає змогу скоротити помилки на 25-35%, а також зменшити експлуатаційні витрати на 20-25%. Технологія забезпечує безперебійну роботу завдяки резервуванню каналів зв'язку та високому рівню безпеки передачі даних.

Концентратор DC12.G2.DM4.L1.0.5.0 PLC G3 функціонує з урахуванням технології PLC G3, що дозволяє передавати дані через існуючі електромережі. Цей пристрій ефективно збирає дані з багатьох лічильників і передає їх оператору через захищені канали зв'язку. Таким чином, концентратор відіграє ключову роль в інтегрованих системах автоматичного обліку та контролю ресурсів, забезпечуючи надійне та ефективне управління інформацією.
