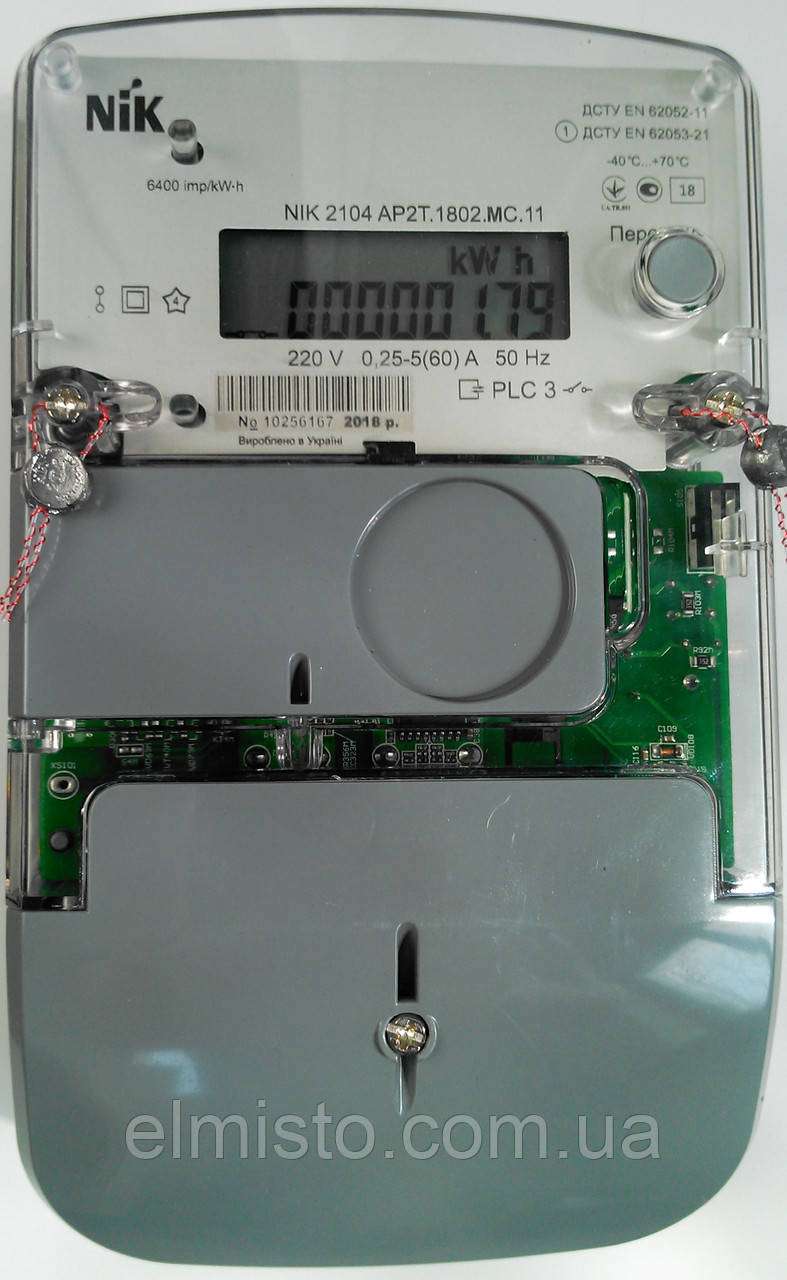

Електролічильник NІК 2104 AP2T 1800.C.11 5-60А PLC-модуль, день-ніч, релейний вихід, датчики радіо i магн.поля

Лічильник електроенергії НIК 2104 AP2T 1800.C.11 220 5-60А системний з PLC-модулем багатотарифний, індикація впливу радіо та магн. полей, РКI дисплей, релейний вихід, призначений для вимірювання електричної активної енергії, а також організації багатотарифного обліку в однофазних ланцюгах змінного струму.

Установлювальні розміри моделі дають змогу використовувати її для заміни застарілих індукційних лічильників без жодних доробок кабельних ліній. Працює за номінальної напруги 220 В і сили струму 5-60 А, має вбудовані інтерфейси: імпульсний вихід, оптопорт  і релейний вихід. Лічильник може використовуватися в автоматизованих системах контролю й обліку електроенергії (АСКУЕ).

За стійкістю до кліматичних впливів лічильника належить до групи 4 за ГОСТом 22261 з розширеним діапазоном температури та вологості. За стійкістю до механічних впливів лічильники належать до  групі 2 за ГОСТом 22261.

Технічні характеристики та властивості електролічильників NIK 2104:

• Вимірювання активної й реактивної енергії, миттєвих значень потужності, напруги, сили струму;
• Вимірювання активної енергії у двох напрямках (залежно від виконання) в однофазних двопровідних ланцюгах змінного струму;
• Кількість вимірювальних елементів — 1 або 2 (як датчики струму використовуються шунт і трансформатор, або 2 шунта (залежно від виконання));
• Розширений діапазон робочих напруг (143 В - 300 В);
• Можливість встановлення реле керування навантаженням до 80 А (опціонально);
• Підвищений ступінь захисту від впливу постійних і змінних магнітних полів (СОУ-НМПЕ 40.1.35.110:2005);
• Технологічний запас за класом точності не менш ніж 50%;
• Довготривала робота за U = 380 В (до 24 годин зі збереженням класу точності);
• Мале власне енергоспоживання;
• Прозорий кожух;
• Можливість встановлення на DIN-рейку;
• Наявність оптичного порту для програмування та зчитування даних;
• Для багатотарифного виконання: до 4 тарифів і 12 тимчасових зон з автоматичним переходом на зимову та літню пору;
• Можливість під'єднання зовнішнього джерела живлення з напругою від 8 до 12 В для зняття показань, якщо немає напруги мережі;
• Індикація впливу магнітного поля з величиною індукції понад 100 мТл;
• Індикація впливу електромагнітного поля напруженістю понад 10 В/м у діапазоні частот 80-2000 МГц;
• Захист від хіщей енергії: індикація зворотного напрямку (реверсу) струму, неправильного під'єднання, датчики розкриття кришки затискачів і кожуха;
• Зберігання в енергонезалежній пам'яті подій із міткою дати та часу;
• Можливість вимкнення навантаження споживача у разі перевищення встановлених значень: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля понад 100 мТл і електромагнітного поля понад 10 В/м, вимкнення за неуплату;
• Можливість встановлення додаткового модуля інтерфейсу: «ZigBee», GSM, RS-485, або PLC для дистанційного зчитування даних, програмування лічильників і застосування їх в АСКУЕ.

Габаритні та установлювальні розміри лічильника однофазного NIK 2104 AP2T 1800.C.11 220В (5-60) А, мм :

Таблиця модифікацій лічильників серії НІК 2104:

Купити електролічильник NIK 2104 AP2T 1800.C.11 5-60А з PLC-модулем і реле в Україні: Чорниць, Харків, Київ, Суми, Івано-Франковськ, Шостка — інтернет-магазин «ЕлМісто»

Пристрій і принцип роботи лічильника NIK 2104 AP2T 1800.C.11 5-60А с PLC-модулем.

Вимірювання активної електричної енергії здійснюється за допомогою аналогового-цифрового перетворення електричних сигналів, які надходять від первинних перетворювачів струму та напруги на АЦП мікроконтролера. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності та значення активної енергії, сумарно та по кожному тарифу.

Як основний індикатор у пристрої застосований семисегментний РК-дисплей із додатковими символами.

На лицьовій панелі пристрою розташована оптична кнопка "Перегляд", яка призначена для перемикання виміряних і обчисленнях величин, які зображаються на електронному дисплеї. Спрацьовування кнопки відбувається під час дотику пальця руки до пластику над кнопкою та супроводжується подаванням звукового сигналу від внутрішнього динаміка лічильника.

Лічильник має релейний вихід, який дає змогу комутувати змінну напругу не більш ніж 265 В, за сили струму не більш ніж одного Ампера. Спрацьовування реле програмується у двох режимах:
- нормально розімкнені контакти з'єднуються під час активності обраного тарифу;
— нормально розімкнені контакти з'єднуються під час активності дванадцяти програмованих інтервалів доби.

Мікроконтролер лічильника містить години реального часу, стабілізовані кварцовим резонатором, які відраховують роки, місяці, дні тижня, години, хвилини та секунди. Ці години використовуються для виконання програми тарифів, формування періодів інтеграції  середньої потужності та реєстрації подій із годинниковою міткою. Є функція переходу на зимовий і літній час. Перехід часу може здійснюватися в автоматичному режимі або за датою, яка встановлюється вручну під час параметризації. Вбудований годинник лічильник живиться від внутрішньої батареї, яка підтримує його працездатність, якщо немає напруги мережі. Гарантована тривалість автономної роботи годинника лічильника від внутрішньої батареї, якщо немає зовнішнього живлення, становить 5 років.

Лічильник НІК 2104 має світлочутливий елемент. Під час засвічування світлочутливого елемента світлодіодним ліхтариком світла білого кольору або ліхтариком, з лампою розжарювання, лічильник вмикається на деякий час і працює в режимі індикації. Тривалість роботи лічильника в режимі індикації та список вікон, які виводяться, залежить від параметризації лічильника.

Під час контакту лічильника з постійним або змінним магнітом спрацьовує магнітний датчик і звуковий сигнал, поки не буде прибраний магніт. У лічильнику фіксується кількість, дата, час і тривалість контакту лічильника з магнітом до 14 разів, 15 фіксація записується як перше значення.

Для роботи електронних ланцюгів електро лічильника НІК 2104 використовується вбудоване імпульсне джерело живлення.

Паспорт електролічильника NIK 2104 AP2T 1800.C.11:
