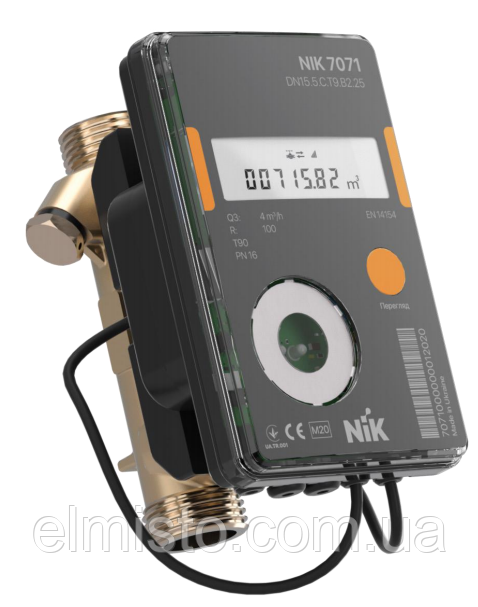

Теплолічильник ультразвуковий NIK 7071 DN20 Qn 2,5, L=130 мм, латунь, оптопорт + WMBus, з різьбовим типом з’єднання G 1 “ B, довжина кабелю датчика температури 1,5 м, витрата м3/год - Q min 0,05; Q n 2,5; Q max 7, монтажна довжина 130 мм, 2 батареї живлення, клас точності 2 застосовуються для обліку, в тому числі комерційного, кількості теплоти в системах теплопостачання для житлових та комерційних приміщень для точного та «розумного» обліку тепла.
Напередодні опалювального сезону кожний з нас замислюється про користь та необхідність обліку тепла у власній оселі, котеджі, дачному будинку, а власники бізнесу – в кафе, магазинах та офісах. Пропонуємо вам скористатися ультразвуковим «розумним» лічильником тепла NIK 7071.

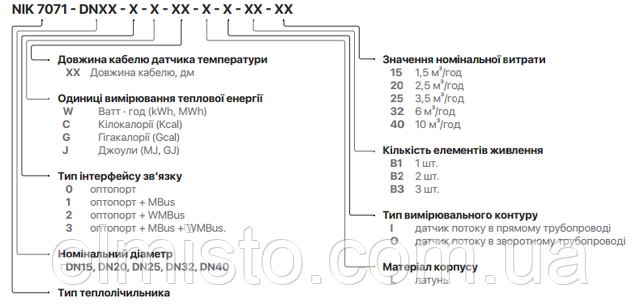

Базове виконання теплолічильника з номінальним діаметром DN20, оснащеного оптопортом, WMBus та імпульсним виходом, з встановленими 2-ма батареями живлення, з довжиною кабелю 1,5 м буде мати код замовлення: NIK 7071-DN20-4-W-S-C-I-B2-20.
Одиниці вимірювання теплової енергії:
W − kWh
G − MJ
J − GJ
Лічильник тепла ультразвуковий NIK 7071 призначен для вимірювання:
- спожитої кількості теплоти;
- об’єму рідинного теплоносія, що протікає в подавальному та зворотному трубопроводі;
- температури теплоносія (доречи, передбачено використання теплолічильників при температурі теплоносія від 4 ºC до 95 ºC);
- різниці температури теплоносія в подавальному і зворотному трубопроводах (∆T від 3 ºC до 70 ºC);
- часу напрацювання (як загального так і часу після фіксації події);
- індикації виміряних величин.

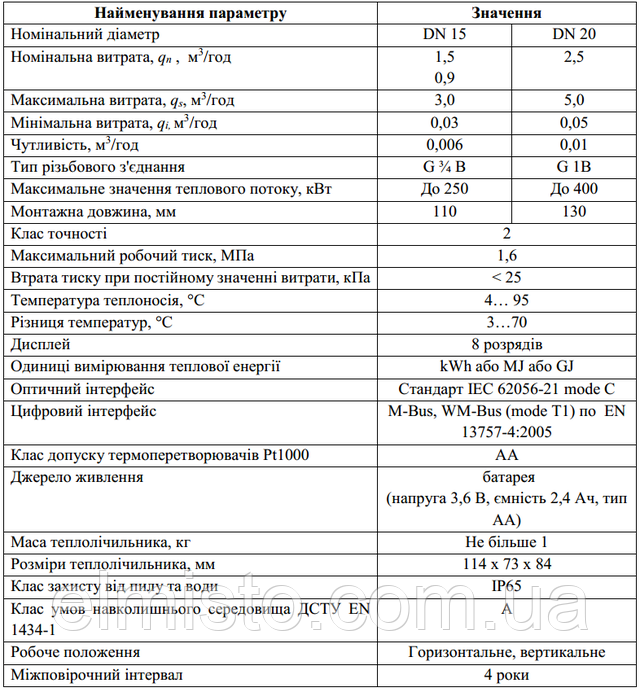

Основні технічні характеристики:
Монтаж в подаючий трубопровід (Монтаж в зворотний трубопровід під замовлення).
Термодатчик на трубопроводі, що подає вмонтований в гідравлічну частину.
Таблиця виконань
У лічильнику немає деталей, що обертаються, як в механічних моделях, тому відсутня імовірність некоректного обліку після зношення деталей, розміри дозволяють провести установку приладу в мінімальних установочних габаритах.
Інформацію про габаритні розміри теплолічильників, монтажну довжину, що залежать від номінального діаметру трубопроводу та інші технічні характеристики ви можете отримати скачавши паспорт лічильника в розділі специфікації внизу цієї сторінки.
В основу функціонування лічильника тепла NIK 7071 закладено принцип дії ультразвукового витратоміра, оснований на вимірюванні різниці часу проходження ультразвукового сигналу за потоком та проти потоку теплоносія. При цьому ультразвукові датчики функціонують поперемінно, як випромінювач та приймач ультразвукового сигналу.
Теплолічильник NIK 7071 являє собою єдиний пристрій, в якому обчислювач, ультразвуковий перетворювач витрати виконані в єдиному конструктиві, а датчики температури встановлюються на відстані до 1,5 м.

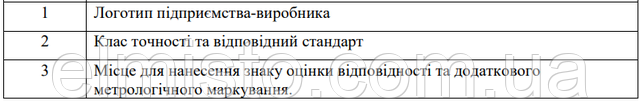

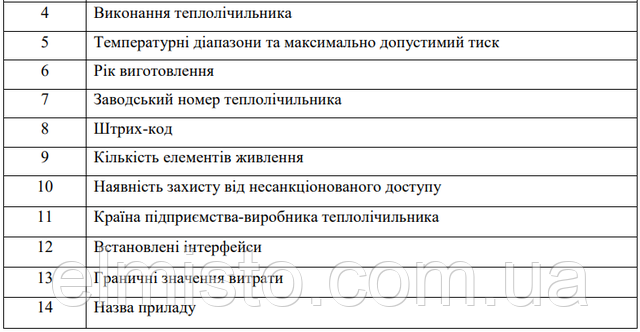

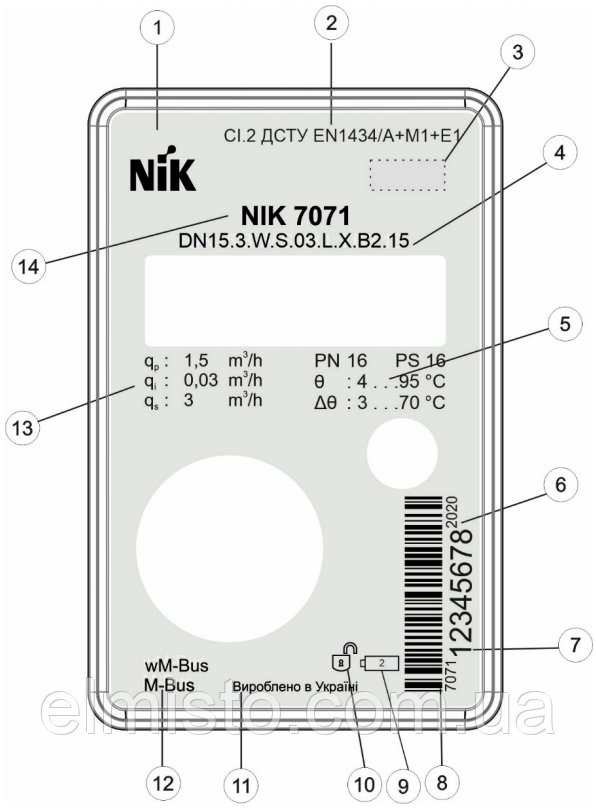

Маркування теплолічильника
Управління та робота з лічильником, зняття показань, робота з меню приладу, все виконується натисненням однієї кнопки на лицьовій панелі. Великий інформативний 8 -розрядний дисплей полегшує роботу.
На лицьову панель також виведений оптопорт, за допомогою якого можна вичитувати архіви за допомогою оптоголовки (у відповідності до стандарту IEC 62056-21 mode C). Через оптопорт за допомогою сервісної програми можна змінювати параметри лічильника для нерозрахункових режимів.

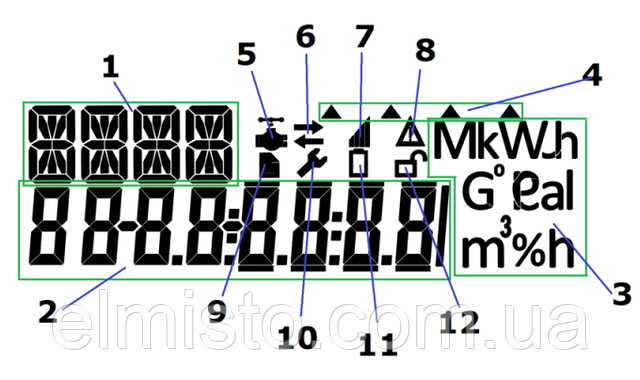

Сегменти на РКІ теплолічильника:
1 − область для відображення символьного найменування параметра;
2 − область із восьми 7-сегментних знако-місць для відображення числового значення
поточного параметру або строки символів;
3 − область для виводу одиниць виміру поточного параметру;
4 − область для сегментів, що вказують на текстові мітки на корпусі лічильника;
5 − сегмент для відображення відсутності теплоносія у мережі;
6 − сегмент для відображення активованого стану оптопорта;
7 − сегмент для відображення факту прийому даних від серверу та потужності радіо
сигналу;
8 − сегмент для позначення аварії;
9 − сегмент для позначення перегляду архівних даних;
10 − сегмент для відображення стану «Калібровка/Параметризація»;
11 − сегмент для відображення закінчення ресурсу батареї та необхідності її заміни;
12 − сегмент для відображення відкритої кришки приладу.
За умови замовлення теплолічильників із встановленими в них комунікаційними модулями, ви зможете організувати систему збору даних і здійснювати зняття показань приладу без доступу в приміщення.
Не дозволяється перевищення максимальної температури води. Максимальна температура води 95 ºC.
На замовлення, лічильник може бути укомплектований Mbus (для підключення до дротової системі дистанційної передачі показань) або WMbus модулем (для видачі інформації по бездротових каналах зв'язку) згідно із стандартом EN 13757-4:2005.
Відповідність стандарту EN13757 дозволяє "підключати" в систему АСКОЕ інші лічильники як виробництва НІК, так і лічильники інших виробників.

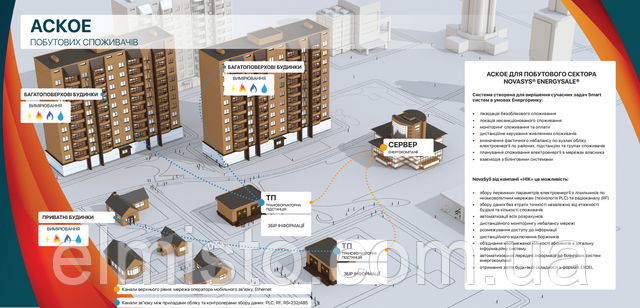

На малюнку представлено схему автоматизованої системи комерційного обліку енергоресурсів із використанням лічильників, що передбачають підключення до дротової системі дистанційної передачі показань та таких, що передбачають видачу інформації по бездротових каналах зв'язку.
Теплолічильники типу NIK 7071 налаштовані на однонаправлену передачу даних (режим Т1) на частоті 868,95 МГц із FSK модуляцією на швидкості 100 kcps (66,6 kbits). Період передачі за замовчуванням дорівнює 30 секундам. Цей інтервал передачі даних можна збільшити, зменшивши витрату батареї. Режим використання батареї - раціональний. Лічильник може мати 1 батарейку типу АА, 2 або 3, та відповідний термін служби 4, 8 та 12 років, що дозволяє працювати до 3-х міжповірочних інтервалів.
Теплолічильники типу NIK 7071 пройшли випробування на відповідність технічному регламенту засобів вимірювальної техніки, затвердженому Постановою Кабінету Міністрів України від 24 лютого 2016 р. № 163 (додаток 1 «Суттєві вимоги до засобів вимірювальної техніки», додаток 6 «Особливі вимоги до теплолічильників») та гармонізованим стандартам ДСТУ EN 1434-2019 «Теплолічильники», ДСТУ OIML R 75-2014 «Теплолічильники». Отримано Сертифікат ДП «Укрметртестстандарт» перевірки типу.
Гарантійний термін експлуатації, який ми надаємо нашим замовникам – 36 місяців від дня введення теплолічильника в експлуатацію.
Якщо вас зацікавили можливості лічильників тепла NIK 7071 наші інженери та менеджери з продажу нададуть детальну інформацію і допоможуть в здійсненні покупки лічильників.
Монтаж термоперетворювачів опору з термопреобразователямі температури слід обходитися дбайливо. Перед монтажем в трубопроводі необхідно підключити термоперетворювачі опору до обчислювача.
Всі ремонтно-сервісні та контрольні дії повинні проводиться тільки уповноваженими особами.
УВАГА! Повірочна пломба на теплолічильники повинна залишатися неушкодженою! Всякого роду ушкодження повірочної пломби звільняють виробника від гарантійних зобов'язань і анулюють свідоцтво про повірку.
Всі товари, представлені в магазині ЕлМісто, сертифіковані в Україні, проходять технічну перевірку на працездатність і забезпечуються гарантійним і післягарантійним обслуговуванням згідно з чинною редакції Закону України «Про захист прав споживачів». З моменту купівлі в нас товару ми надаємо всебічну технічну, інформаційну та сервісну підтримку.
Доставка товару виробляється у всі міста України транспортними компаніями.
ЕлМісто — найвигідніший інтернет-магазин теплообчисників за низькою ціною.
Замовляйте теплооблікувач NIK 7071 з WMBus за вигідною ціною в Харкові.
Доставка здійснюється в міста:
Борисполь, Александрія, Алчевськ, Артемівськ, Ахтирка, Біла Церква, Белгородо-Днестрівський, Бердічев, Бердянськ, Боярка, Брови, Васильовка, Винниця, Вишневе, Володимир-Волинський, Знесенеск, Геніческ, Глочино, Глухів, Горкалів, Дніпродзержинськ, Дніпро, Дніпроручний, Донецьк, Дрездвічка, Дружківка, Дубно, Дунаївці, Єнаківо, Жовті Води, Житомір, Запоріжжя, Знаменка, Золотоноша, Івано-Франковська, 69, Спідниця, Кавуч, Калуш, Каменець-Подольська, Каменка-Днепровка, Карлівка, Кахівка, Київ, Кировград, Ковель, Коломія, Комсомольск, Конотоп, Костонька, Коростонь, Котовсьм, Крововськ, Красеньск, Красносень, Червонодон, Червоноперекопск, Кременчуг, Кривой Рог, Кролевець, Кузнєцовськ, Лисичаск, Лозова, Лубова, Луганськ, Луцк, Львів, Макеївка, Марганець, Маріуполь, Мелітополь, Мена, Міргоро, Силілев ― Підольський, Мукачево, Надувний, Нежин, Ніколаєв, Нікополь, Нова Кахівниця, Новаолінськ, Новаград-Волинський, Обуховик, Одеса, Павлоград, Першомайс, Пологи, Полтава, Пір'ян, Прилуки, Рава-Руска, Роздільна, Рівно, Ромени, Свердловськ, Світловодськ, Північнодонецьк, Славута, Селенськ, Смела, Стаханів, Сторожинець, Стррий, Суми, Тернополь, Токмак, Торіз, Ужгород, Уман, Фастов, Харциз, Харків, Херсон, Хельніцький, Хуст, Хуст Червоноград, Черкаси, Чернігів, Чорниці, Енергодар, південноукраїнськ.
Ви можете подивитися технічні характеристики теплообчислика NIK 7071 DN20 Qn 2,5 перед оформленням замовлення. Також на сайті представлений опис і фото лічильника тепла NIK 7071 DN20 Qn 2,5.
Якщо Ви бажаєте купити побутовий теплообчисник NIK 7071 DN20 Qn 2,5 або задати питання про товар, то Ви можете зателефонувати нам телефонами: (057) 712-03-91, (097) 319-09-29, (050) 788-388-6, написати на email:соліisto.com.ua
Основні | |
---|---|
Виробник | NIK |
Країна виробник | Україна |
Тип теплолічильника | Ультразвуковий |
Вимірювана середа | Вода |
Умовний прохід | 20 мм |
Максимальна температура теплоносія | 90 град. |
Мінімальна температура теплоносія | 5 град. |
Мінімальна різниця температур, Δtmin | 3 град. |
Максимальна різниця температур, Δtmax | 87 град. |
Метрологічний клас | В |
Спосіб монтажу | Горизонтальний/вертикальний |
Тип приєднання | Різьбове |
Вимірювання витрати, min | 2.5 куб. м |
Вимірювання витрати, max | 5 куб. м |
Вага | 0.7 кг |
Гарантійний термін | 36 міс |
Приєднувальний розмір | 1" |
Область застосування теплолічильника | Системи опалення квартир житлових будинків, Системи опалення будинків індивідуальної забудови, Промислові підприємства, Об'єкти ЖКГ |
Стан | Новий |
Додаткові характеристики | |
Максимальна витрата, Qmax | 5 куб.м/год |
Номінальна витрата, Qn | 2.5 куб.м/год |
Мінімальна витрата, Qmin | 0.05 куб.м/год |
Робочий тиск | 16 бар |
Міжповірочний інтервал | 4 років |
Колір | Золотистий |
Тип живлення | Батарейки |
Матеріал корпусу | Латунь |
Покриття | Латунь |
Габаритні розміри | |
Монтажна довжина | 130 мм |
