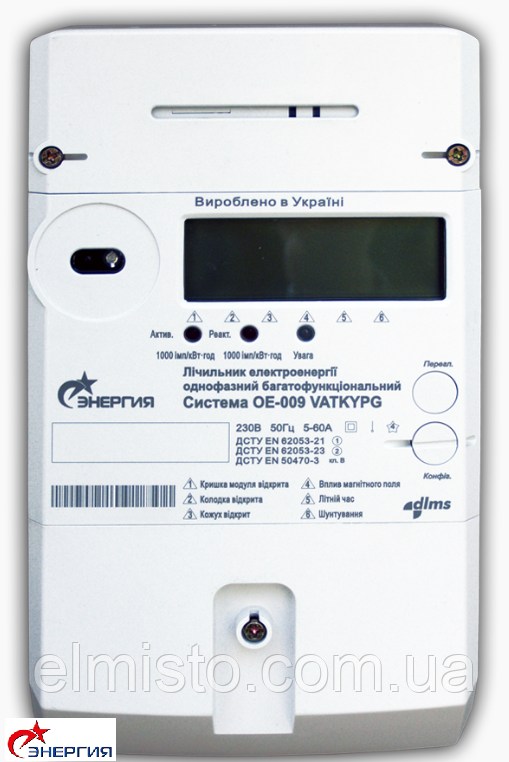

Лічильник електроенергії однофазний багатофункціональний СИСТЕМА ОЕ-009 VATKYPG 5(60)А 230В, реле, модем PLC або GPRS, IP54, адаптований для роботи в системах АСКОЕ, виробництво Харків.
Однофазний багатофункціональний електролічильник СИСТЕМА ОЕ-009 VATKYPG 5(60)А 230В, обладнаний реле управління навантаженням і модемом PLC або GPRS на вибір, призначений для обліку спожитої електроенергії в прямому і зворотному напрямках в однофазних двопровідних мережах на об'єктах побуту та комунального господарства и для дистанційного зчитування даних і роботи в системах АСКОЕ.
Секрет безупречного качества двухзонных харьковских электросчетчиков СИСТЕМА ОЕ-009 VATKYPG — в грамотном сочетании передовых микропроцессорных технологий и надежных комплектующих ведущих мировых компаний, обеспечивающих непревзойденную долговечность и качество..
Более подробно о выгодных отличиях харьковского электросчетчика от других вы можете узнать в статье на нашем сайте.
С 23.09.2016 вступило в действие постановление правительства Украины, которое позволяет бытовым потребителям электроэнергии самостоятельно выбирать и покупать счетчики электроэнергии, а также обязывает электрораспределительные компании бесплатно выполнить первичную параметризацию счетчика и принять его на свой баланс (п.12 ПКЕЕН):
У разі вибору побутовим споживачем іншого виду тарифу на електричну енергію електророзподільне підприємство надає такому побутовому споживачу послуги з приведення вузла обліку відповідно до вимог нормативно-технічних документів та законодавства протягом трьох днів у містах та п’яти днів у сільській місцевості від дня оплати побутовим споживачем цих послуг.
У розрахунку вартості з облаштування вузла обліку не враховується вартість роботи з первинної параметризації засобу обліку. Первинна параметризація засобу обліку для побутового споживача забезпечується за рахунок електророзподільного підприємства.
Побутовий споживач має право самостійно придбати засіб обліку, який пройшов державну повірку або метрологічну атестацію (має пломбу з відбитком повірочного тавра), та надати його разом з паспортом засобу обліку електророзподільному підприємству для встановлення на своєму об’єкті.
Під час купівлі засобу обліку побутовий споживач повинен керуватися рекомендаціями електророзподільного підприємства щодо технічних характеристик такого засобу обліку, оприлюдненими на його веб-сайті.
Также энергокомпании обязаны за свой счет выполнять периодическую поверку счетчиков, обслуживание и ремонт (п.17 ПКЕЕН):
Встановлені засоби обліку підлягають періодичній повірці, обслуговуванню та ремонту відповідно до визначеного законодавством порядку.
Періодична повірка, обслуговування або ремонт (у тому числі демонтаж, транспортування та монтаж) засобів обліку здійснюються за рахунок електророзподільного підприємства.
Сертифікат затвердження типу засобів вимірювальної техніки на лічильники типу Система ОЕ-009 № UA-MI/1-2940-2013, виданий Мінекономрозвитку і торгівлі України, 17.05.2013 р., на відповідність вимогам ДСТУ IEC 62053-21:2012, ТУ У 26.5 ― 34469041-003:2012 та СОУ-Н МПЕ 40.1.35.110.
Технічні характеристики, параметри та функціональні можливості лічильника СИСТЕМА ОЕ-009 VATKYPG 5-60А :
- клас точності за ДСТУ EN 62053-21 1;
- клас точності за ДСТУ EN 50470-3 B;
- номінальна напруга змінного струму 230 В;
- номінальна сила струму 5А;
- максимальна сила струму 60А;
- номінальна частота мережі 50 Гц;
- стала лічильника 1000 імп/кВт•год;
- сила струму запускання, не більше 0,02А;
- установлений робочий діапазон напруги від 207 В до 253 В;
- розширений робочий діапазон напруги від 184 В до 265 В;
- граничний робочий діапазон напруги від 110 В до 265 В;
- реле управління навантаженням програмоване;
- модем PLC або GSM на вібір.
- габаритні розміри лічильника мм 215х125х80;
- лічильник має вагу не більше 1,0 кг;
- реле керування навантаженням, програмування дискретність 0,1 кВт.
Характеристики потужності, яку споживає лічильник:- повна потужність, яку споживають кола струму ≤ 4 В•А;
- активна потужність, яку споживають кола струму ≤ 2 Вт;
- повна потужність, яку споживають кола напруги ≤ 10 В•А.
- вихідне коло електричних випробувальних виводів має два стани «замкнуто» і «розімкнено»
Функціональні можливості СИСТЕМА ОЕ-009 VATKY PG:
в залежності від виконання лічильник може мати:
- контроль розкриття кожуху;
- послідовний інтерфейс передачі вимірювальної інформації RS-485, захист програмного забезпечення за допомогою коду;
- два напрямки обліку електроенергії;
- захист програмного забезпечення за допомогою коду доступу;
- внутрішній годинник реального часу. У лічильнику додатково відображаються: час - години, хвилини, секунди; дата - день, місяць, рік;
- електричний випробувальний вивід для повірки (далі - випробувальний вивід);
- лічильник має: 4 тарифи, 12 сезонів, програмований період інтеграції профілю навантаження 15, 30, 60 хвилин, глибина збереження значень -35000, 24 переходи з одного тарифу на інший впродовж доби. Передбачена можливість введення інформації про час переходу на літній/зимовий час.
- лічильник має реле керування навантаженням яке відключає навантаження при перевищенні потужності споживання (що програмується з діскретністю 0,1 кВт), через деякий час навантаження підключається, але якщо його потужність не зменшена - навантаження відключиться. Середня кількість спрацювань реле не менше 10000;
- лічильник СИСТЕМА ОЕ-009 VATKYPG має модем для передавання даних при використанні його в автоматизованих системах обліку енергії (АСКОЕ).
Зміст індикації:
- при наявності напруги постійно світиться індикатор «імп.» та, якщо є навантаження, мигіє с частотою пропорційною його потужності;
- індикатор «втруч.» постійно світиться при порушенні схеми підключення та втручанні в роботу лічильника;
Лічильний пристрій - рідкокристалічний (далі РКД, розрядність 6+2 або 7+1).

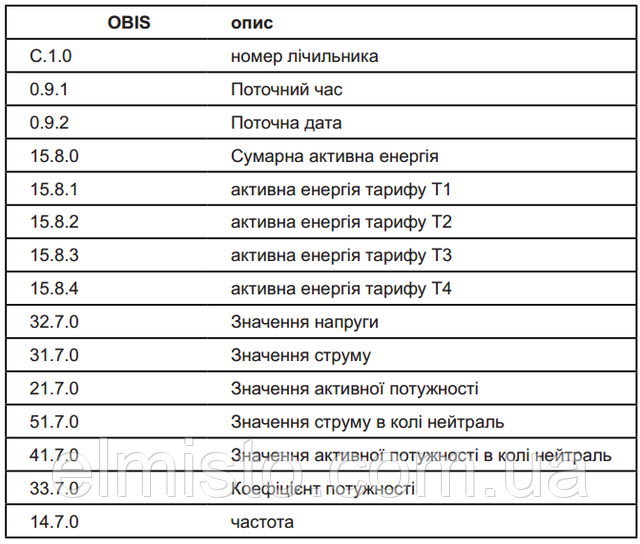

- індикація на РКД виводиться в вигляді опцій, кожна опція має відповідний код :
- лічильник забезпечує можливість вводу й збереження серійного номеру лічильника, діючих часу, дати;
- в робочому стані лічильника на РКД циклічно виводяться значення тільки тих опцій які запрограмовані виробником чи службою енергозбуту (діючий час та дата, робоча напруга, робочий струм, поточна потужність, загальна енергія, енергія по тарифах, порушення схеми підключення, запрограмованого значення обмеженості потужності та інше);
- електролічильник проводить внутрішню діагностику й виводить інформацію на РКД про помилки та збої в роботі;
- лічильник вимірює з ненормованою похибкою значення напруги мережі, сили струму у колі «фаза», у колі «нуль», значення потужності навантаження та виводить цю інформацію на РКД (якщо ці опції запрограмовані).
Інша інформація на РКД відображається символами та комбінацією цифр на великій цифровій панелі. Їх розшифровка:
Лічильник має внутрішній журнал подій в енергонезалежній пам’яті якого зберегається наступна інформація:
1. кількість спожитої енергії у форматі «за місяць» (поточний та попередній), «всього» за кожним тарифом протягом не менше 12 місяців,реєстрація спожитої енергії на задане число розрахункового періоду, по кожному тарифу;
2. кількість спожитої енергії на кінець доби протягом 120 діб;
3. реєстрація останніх 30 фактів факту доступу до лічильника з фіксацією дати і часу, та загальної їх кількості;
4. реєстрація останніх 30 фактів відключення напруги чи відхилення напруги від запрограмованного значення з фіксацією дати і часу та загальної їх кількості;
5. реєстрація останніх 30 фактів перевищення максимальної потужності споживання з фіксацією дати і часу та загальної їх кількості;
6. реєстрація останніх 30 фактів вимкнення (вмикання) реле керування навантаженням з фіксацією дати і часу та загальної їх кількості;
7. реєстрація останніх 30 фактів впливів зовнішнього магнітного поля з фіксацією дати і часу та загальної їх кількості;
8. історія зміни дати і часу - не менше 30 значень;
9. історія неправильних підключень - не менше 30 значень;
- у лічильнику передбачена можливість зміни тарифного розкладу, що проводиться без порушення пломби повірника;
- ступень захисту IP54 (застосовано герметизуючий ущільнювач);
- лічильник забезпечує можливість обміну інформацією із зовнішніми пристроями обробки даних та з персональними електронними обчислювальними машинами (ПЕОМ) за допомогою інтерфейсів;
- лічильник через телеметричний віхід забезпечує повірку всіх параметрів, призначених для вимірювання з нормованою похибкою, обліку та розрахунку, із застосуванням інтерфейсів;
У лічильнику відсутні вузли та елементи на роботу яких впливає зовнішнє магнітне поле та наявна несприйнятливість до електростатичних розрядів 15 кВт та випромінювання від них (відповідно до вимог СОУ-Н МПЕ 40.1.35 110:2005).
Лічильник має можливість візуального огляду внутрішніх елементів без розбирання лічильника: корпус, цоколь та клемна кришка - прозорі.
Середній наробіток до відмови – 250 000 годин.
Середній термін служби до першого капітального ремонту – не менше 30 років.
Гарантійний термін зберігання з моменту виготовлення лічильника – не більше 36 місяців.
Основные технические характеристики электросчетчиков СИСТЕМА ОЕ-009 VATKYPG:
Наименование параметров | Величины |
Класс точности | 1.0 |
Номинальное напряжение, В | 220 |
Номинальный (макс.) ток, А | 5(60) |
Частота сети, Гц | 50 |
Стартовый ток (чувствительность)не более, мА | 20 |
Полная мощность, потребляемая последовательной цепью, В*А, не больше | 0.2 |
Полная мощность, потребляемая параллельной цепью, В*А, не больше | 10 |
Активная мощность, потребляемая параллельной цепью, В*А, не больше | 2.0 |
Передаточное число, имп/кВтчас | 3200 |
Диапазон рабочих температур, оС | -40...+50 |
Габаритные размеры, мм | 215х125х80 |
Масса, не более, кг | 1.0 |
Межповерочный интервал, лет | 16 |
Гарантия изготовителя, лет | 3 |
Срок службы, лет | 30 |

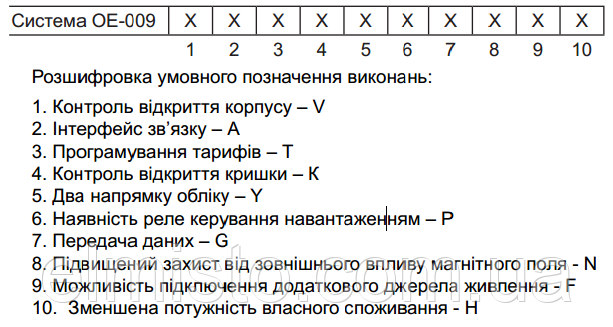

Структура условного обозначения электросчетчиков Система ОЕ-009 VATKYPG:
Купить двухзонный электросчетчик Система ОЕ-009 VATKY P 5-60А в Украине: Киев, Львов, Полтава, Харьков, Николаев, Миргород, Обухов, Кривой Рог – интернет-магазин «ЭлМисто»

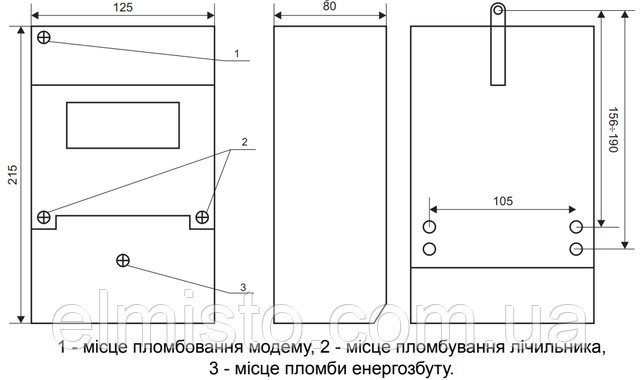

Габаритные размеры счетчика модификации Система ОЕ-009 VATKYPG:
Данный товар также ищут как многотарифный счетчик электроэнергии Система ОЕ-009 VATKYР, купить двухзонный счетчик Система ОЕ-009 VATKYP 5-60А, электросчетчик тарифный Система ОЕ-009 VATKY P 5-60А, цена многотарифного счетчика Система ОЕ-009 VATKY Р в Одессе, стоимость Система ОЕ-009 VATKYP, лiчильник однофазний електронний багатотарифний СИСТЕМА ОЕ-009 VATKYP.
Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.
Доставка товара производится во все города Украины транспортными компаниями.
Паспорт харьковского бытового многотарифного счетчика СИСТЕМА ОЕ-009 VATKYPG:
Перейдя по ссылке, можно скачать ИНСТРУКЦИЮ по эксплуатации счетчика Руководство по эксплуатации электросчетчика Система ОЕ-009-VATKY__ИНСТРУКЦИЯ
ЭлМисто ― самый выгодный интернет-магазин электрооборудования по низкой цене.
Заказывайте МНОГОТАРИФНЫЙ электросчетчик СИСТЕМА ОЕ-009 VATKYPG с ПЗР и модемом по выгодной цене в Харькове.
Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепр, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев ― Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.
Гарантийный срок эксплуатации: 5 лет.
Вы можете посмотреть технические характеристики двухзонного электросчетчика СИСТЕМА ОЕ-009 VATKYPG 5-60А перед оформлением заказа. Также на сайте представлены описание и фото многотарифного счетчика СИСТЕМА ОЕ-009 VATKYPG .
Если Вы желаете купить харьковский электросчетчик на 2 тарифа СИСТЕМА ОЕ-009 VATKYPG оптом или задать вопросы о товаре, то Вы можете позвонить нам по телефонам: (057) 712-03-91, (097) 319-09-29, (050) 788-388-6, написать на email : info@elmisto.com.ua
Основні | |
---|---|
Виробник | Промснабінвест |
Країна виробник | Україна |
Тип індикатора | РКІ |
Кількість тарифів | 4 |
Кількість фаз | 1 |
Тип підключення | Пряме |
Номінальна напруга | 220 В |
Номінальний струм | 5 А |
Максимальний струм | 60 А |
Мінімальна робоча температура | -40 °С |
Максимальна робоча температура | 65 °С |
Довжина | 215 мм |
Ширина | 125 мм |
Висота | 80 мм |
Вага | 1.1 кг |
Гарантійний термін | 60 міс |
Стан | Новий |
