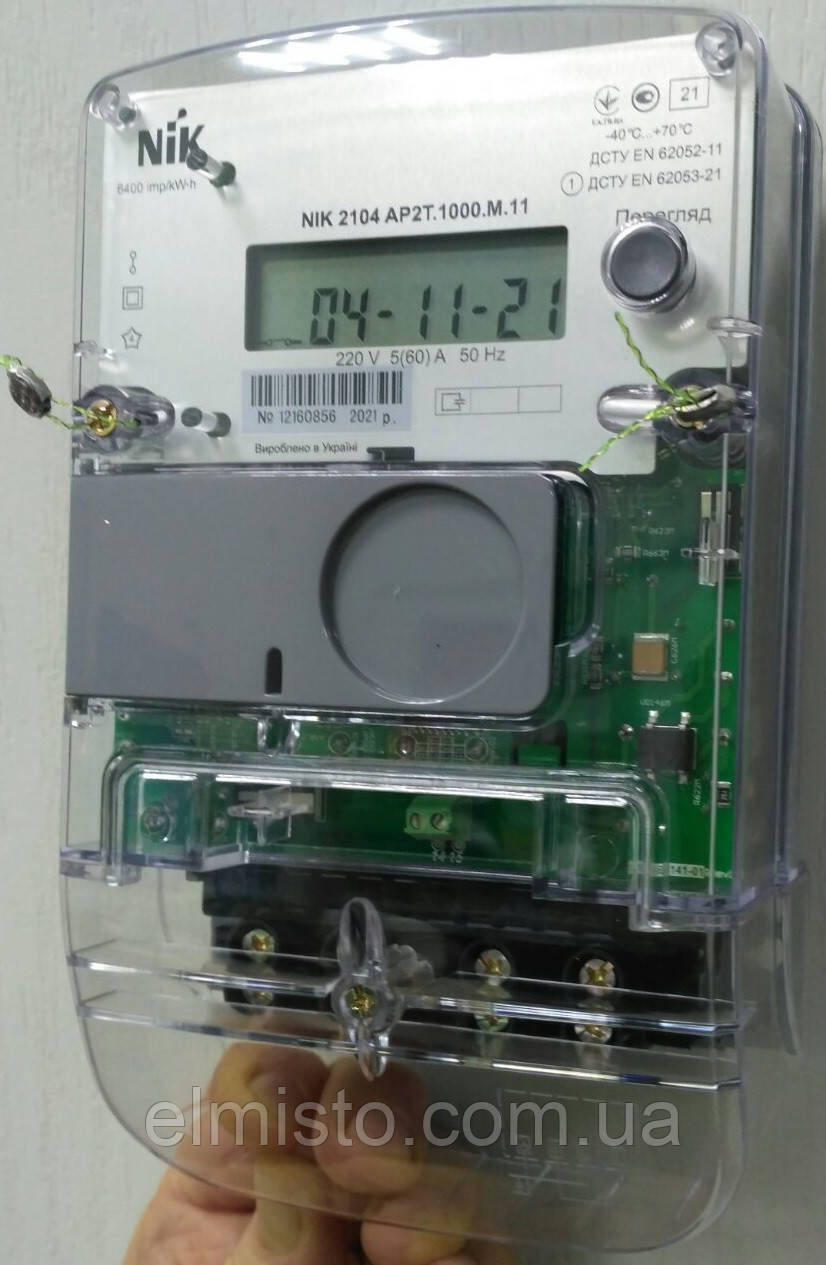

Багатотарифний електролічильник NIK 2104 AP2T.1002.МC.11 220В 5-60А , день-ніч, РЕЛЕ

Лічильник електроенергії НІК 2104 AP2T.1002.МC 5-60А багатотарифний, , індикація впливу магнітного поля, РКІ, релейний вихід, реле, призначений для вимірювання електричної активної енергії, а також організації багатотарифного обліку в однофазних колах змінного струму.

Розміри моделі дозволяють її використовувати для заміни застарілих індукційних лічильників без яких-небудь доопрацювань кабельних ліній. Працює при номінальній напрузі 220 В та силі струму 5 - 60 А, має вбудовані інтерфейси: імпульсний вихід, оптопорт і релейний вихід. Електролічильник може використовуватися в автоматизованих системах контролю та обліку електроенергії (АСКОЕ).

По стійкості до кліматичних впливів лічильники відноситься до групи 4 за ГОСТ 22261 з розширеним діапазоном температури і вологості. По стійкості до механічних впливів лічильники відносяться до групи 2 за ГОСТ 22261.

Технічні характеристики і властивості електролічильників НІК 2104:

• Вимірювання активної, миттєвих значень потужності, напруги, сили струму;
• Вимірювання активної енергії в двох напрямках (в залежності від виконання) в однофазних двопровідних ланцюгах змінного струму;
• Кількість вимірювальних елементів – 1 або 2 (в якості датчиків струму використовуються шунт і трансформатор, або 2 шунта (залежно від виконання));
• Розширений діапазон робочих напруг (143 - 300 В);
• Можливість установки реле керування навантаженням до 80 А (опціонально);
• Підвищена ступінь захисту від впливу постійних і змінних магнітних полів (СОУ-НМПЕ 40.1.35.110:2005);
• Технологічний запас по класу точності не менше 50%;
• Довготривала робота при U = 380 В (до 24 годин із збереженням класу точності);
• Мале власне енергоспоживання;
• Прозорий кожух;
• Можливість установки на DIN-рейку;
• Наявність оптичного порту для програмування і зчитування даних;
• Для багатотарифного виконання: до 4-х тарифів і 12-ти тимчасових зон з автоматичним переходом на зимовий та літній час;
• Можливість підключення зовнішнього джерела живлення з напругою від 8 до 12 В для зняття показань при відсутності напруги мережі;
• Індикація впливу магнітного поля з величиною індукції понад 100 мТл;
• Індикація впливу електромагнітного поля напруженістю понад 10 В/м у діапазоні частот 80-2000 МГц;
• Захист від розкрадань енергії: індикація зворотного напрямку (реверса) струму, неправильних підключень, датчики відкривання кришки затискачів і кожуха;
• Зберігання в енергонезалежній пам'яті подій з позначкою дати та часу;
• Можливість відключення навантаження споживача при перевищенні встановлених значень: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля понад 100 мТл та електромагнітного поля більше 10 В/м, відключення за несплату;
• Можливість установки додаткового модуля інтерфейсу: «ZigBee», GSM, RS-485, або PLC для дистанційного зчитування даних, програмування лічильників та їх застосування в АСКОЕ.

Габаритні і настановні розміри однофазного лічильника НІК 2104 AP2T 1000.M.11 220В (5-60)А, мм :

Таблиця модифікацій лічильників серії НІК 2104:

Купити електролічильник НІК 2104 AP2T 1000.M.11 5-60А в Україні: Кропивницький, Харків, Київ, Маріуполь, Івано-Франківськ, Сєвєродонецьк – інтернет-магазин «ЭлМисто»

Пристрій і принцип роботи лічильника НІК 2104 AP2T 1000.M.11 5-60А.

Вимірювання активної електричної енергії проводиться за допомогою аналого-цифрового перетворення електричних сигналів, які надходять від первинних перетворювачів струму і напруги на АЦП мікроконтролера. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності і значення активної енергії, сумарно і по кожному тарифом.

В якості основного індикатора у пристрої застосовано семисегментний РКІ дисплей з додатковими символами.

На лицьовій панелі пристрою є оптична кнопка "Перегляд", яка призначена для переключення виміряних та обчислених величин, які відображаються на електронному дисплеї. Спрацювання кнопки відбувається при дотику пальця руки до пластику над кнопкою і супроводжується подачею звукового сигналу від внутрішнього динаміка лічильника.

Лічильник має релейний вихід, який дозволяє комутувати змінну напругу не більше 265 В, при силі струму не більше одного Ампера. Спрацьовування реле програмується у двох режимах:
- нормально розімкнуті контакти з'єднуються під час активності обраного тарифу;
- нормально розімкнуті контакти з'єднуються під час активності дванадцяти програмованих інтервалів доби.

Мікроконтролер лічильника містить годинник реального часу, стабілізовані кварцовим резонатором, які відраховують роки, місяці, дні тижня, години, хвилини і секунди. Дані годин використовуються для виконання програми тарифів, формування періодів інтеграції середньої потужності та реєстрації подій з часовою міткою. Є функція переходу на зимовий і літній час. Перехід може здійснюватися в автоматичному режимі, або по даті, яка встановлюється вручну при параметризації. Вбудовані годинник лічильника живляться від внутрішньої батареї, яка підтримує їх працездатність при відсутності напруги мережі. Гарантована тривалість автономної роботи годинника лічильника від внутрішньої батареї, при відсутності зовнішнього живлення, становить 5 років.

Лічильник НІК 2104 має світлочутливий елемент. При засвечивании світлочутливого елемента світлодіодним ліхтариком світу білого кольору, або ліхтариком, з лампою розжарювання, включається лічильник на деякий час і працює в режимі індикації. Тривалість роботи лічильника в режимі індикації і список вікон, які виводяться, залежить від параметризації лічильника.

При контакті лічильника з постійним або змінним магнітом спрацьовує магнітний датчик і звуковий сигнал поки не буде прибраний магніт. В лічильнику фіксується кількість, дата, час і тривалість контакту лічильника з магнітом до 14 разів, 15-я фіксація записується, як перше значення.

Для роботи електронних кіл електролічильника НІК 2104 використовується вбудований імпульсний джерело живлення.
