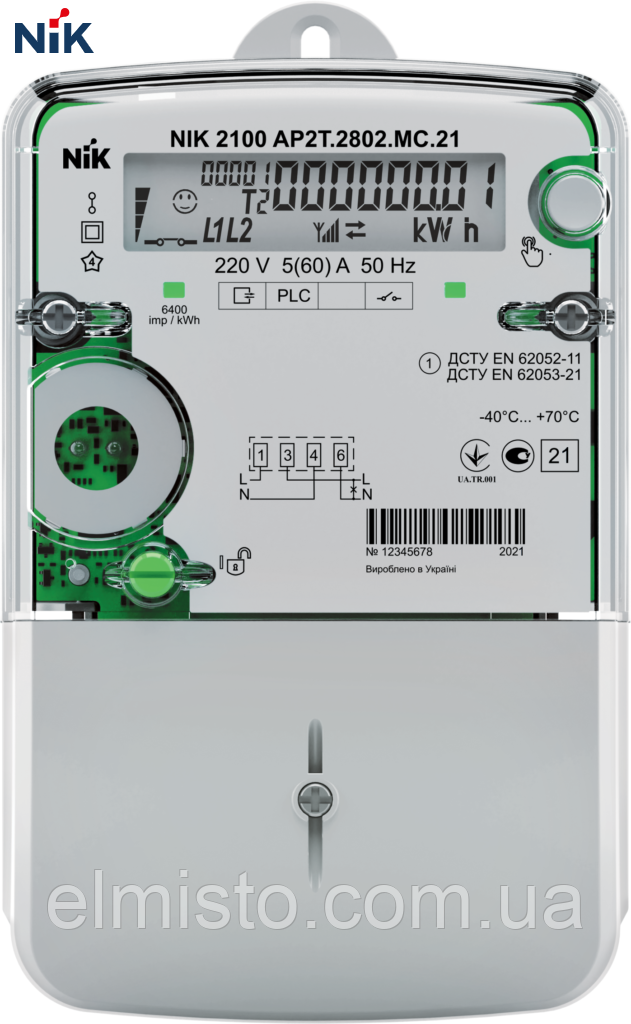

Електролічильник NIK2100 AP6T.2200.MC.11 220 В (5-80) А, 4тарифа, RS485, захист від магн. полів

Электронный счетчик "день-ночь" НІК 2100 AP6T.2200.MC.11 220В 5-80А, многотарифный, ЖКИ дисплей, с интерфейсом RS485, однофазный двухтарифный шунтовой предназначен для измерения активной энергии, мгновенных значений мощности, напряжения, а также для организации многотарифного учета в однофазных двухпроводных цепях переменного тока в коммунально-бытовой сфере и других областях. Имеет встроенные интерфейсы: импульсный выход, оптопорт и RS485, имеет индикацию воздействия магнитных и радиополей. Идеально подходит для бытового (квартирного, домашнего) использования и рекомендован к установке всеми областными Облэнерго!

Лiчильник NIK 2100 AP6T.2200.MC.11 220В 5(80)А  4 тарифи, RS-485, РКІ, індикація впливу магнітного та радіо поля.

Корпус в исполнении без крышки оптопорта, с кнопкой RESET.

Электросчетчик НиК 2100 AP6T.2200.MC.11полностью соответствует требованиям следующих технических регламентов:

• Технический регламент законодательно регулируемых средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 13 января 2016 №94;
• Технический регламент средств измерительной техники, утвержденного постановлением Кабинета Министров Украины от 24 февраля 2016 г. №163.

Основные технические характеристики электросчетчика NIK 2100 AP6T.2200.MC.11:

• измерение активной энергии в однофазных двухпроводных цепях переменного тока;
• класс точности по ДСТУ EN 62053-21 – 1,0;
• класс точности по ДСТУ EN 50470-1 и ДСТУ EN 50470-3 – В;
• номинальное напряжение – 220В;
• рабочий диапазон напряжения – от 143 до 300 В ;
• номинальная частота сети – 50 Гц;
• номинальная сила тока – 5 А;
• максимальная сила тока – 80 А;
• чувствительность –  12,5 мА;
• степень защиты – ІР54;
• наличие импульсного выхода;
• интерфейс RS-485;
• рабочий диапазон температур – от -40 °C до +70 °C;
• наличие оптического порта для программирования и считывания данных;
• количество разрядов ЖКИ – 6+2;
• для многотарифного исполнения: до 4-х тарифов и 12-ти временных зон с автоматическим переходом на зимнее и летнее время;
• межповерочный интервал – 16 лет;
• средний срок эксплуатации (до первого капитального ремонта) – 30 лет.

Преимущества и достоинства счетчиков NIK 2100 AP6T.2200.MC.11:

• Количество измерительных элементов – 2 (в качестве датчиков тока используются два шунта);
• Расширенный диапазон рабочих напряжений (143 В - 300 В);
• Повышенная степень защиты от воздействия постоянных и переменных магнитных полей (СОУ-Н МПЕ 40.1.35.110:2005);
• Технологический запас по классу точности не менее 50 %;
• Долговременная работа при U = 380 В (до 24 часов с сохранением класса точности);
• Малое собственное энергопотребление;
• Прозрачный корпус;
• Возможность установки прозрачной клеммной крышки;
• Наличие датчика вскрытия клеммной крышки;
• Наличие датчика вскрытия кожуха, или выполнение прибора в неразъемном корпусе;
• Возможность установки реле управления нагрузкой до 60А (опционально);
• Возможность установки на DIN-рейку;
• При отсутствии напряжения на клеммах счетчик может работать в режиме индикации от батареи для возможности снятия показаний счетчика;
• Ведение графика нагрузки счетчика с метками даты и времени;
• Хранение в энергонезависимой памяти событий с меткой даты и времени;
• Индикация воздействия электромагнитного поля напряженностью более 10 В/м в диапазоне частот 80-2000 МГц;
• Наличие датчика магнитного поля более 100 мТл при исполнении счетчика с реле управления нагрузкой;
• Защита от хищений энергии: индикация обратного направления (реверса) тока, неправильных подключений;

Кратко об интерфейсе RS-485.

     Асинхронный интерфейс для полудуплексной многоточечной линии связи типа «общая шина», передача данных в которой осуществляется с помощью дифференциальных сигналов.
     Интерфейс имеет гальваническое решение линии связи.
     Интерфейс совместим со стандартом ANSI TIA/EIA-485-A:1998. Скорость связи от 1200 до 19200 бод.
     На счетчиках NIK интерфейс RS-485 выглядит как 2-4 низковольтные клеммы, или как разъем RJ-45.
     В модификациях счетчиков NIK обозначается цифрой 2 (например, NIK 2307 AP6T.1200.MC.11).
Количество счетчиков NIK с интерфейсом RS-485, которые могут одновременно работать в одной системе – 32 шт.

Номер в Государственном реестре средств измерительной техники: У2162-12.

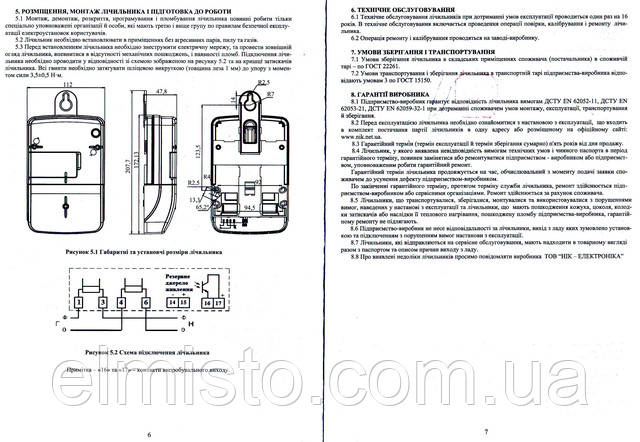

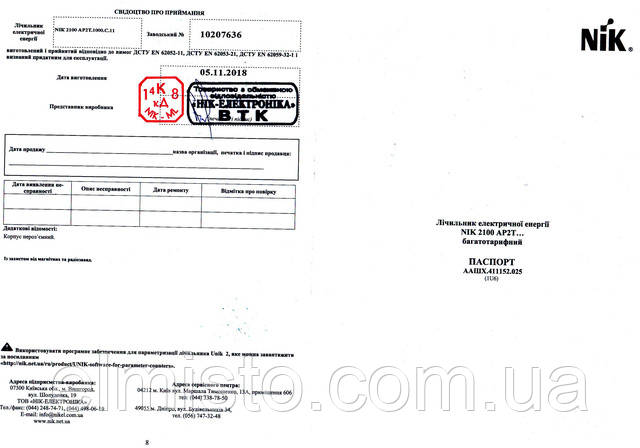

Паспорт электросчетчика NIK 2100 AP6T.2200.MC.11:

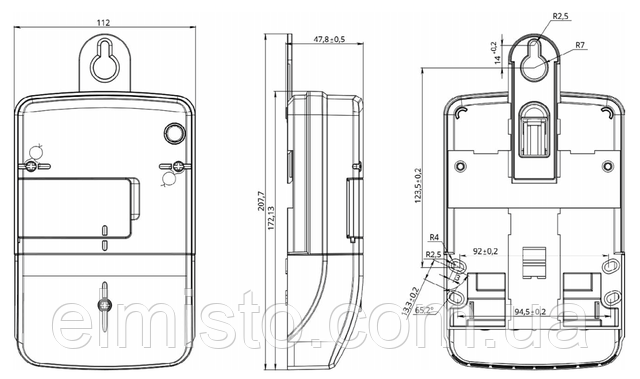

Габаритные и установочные размеры счетчика однофазного НИК 2100 AP6T.2200.MC.11:

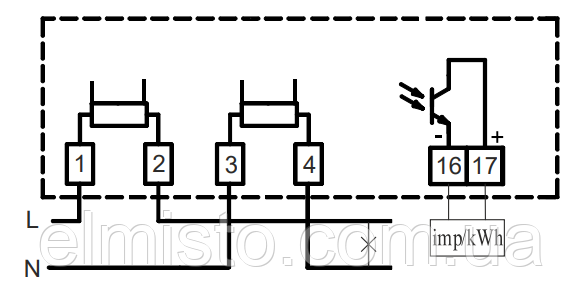

Схема подключения счетчика однофазного NIK 2100 AP6T.2200.MC.11:

Устройство и принцип работы электросчетчика NIK 2100 AP6T.2200.MC.11

Измерение активной электрической энергии производится путем аналогово-цифрового преобразования электрических сигналов, поступающих от первичных преобразователей силы тока и напряжения на вход встроенного аналого-цифрового преобразователя (АЦП) микроконтроллера, который преобразует сигналы в последовательность цифровых отсчетов, и передается другому микроконтроллеру, который рассчитывает значения напряжения, мощности и активной энергии суммарно и по каждому тарифу.
Микроконтроллер обеспечивает работу электронного дисплея, интерфейсов связи, импульсных выходов, датчиков открытия кожуха и клеммной крышки счетчика. Для хранения данных в счетчике используется энергонезависимая память.
В счетчике применен семисегментный электронный дисплей с дополнительными символами. На лицевой панели счетчика расположена кнопка "Просмотр", которая предназначена для переключения измеренных и вычисленных величин (далее по тексту окон), которые отображаются на электронном дисплее.
В счетчике исполнения с реле отключения потребителя через любой интерфейс связи, есть возможность отключать или подключать нагрузку потребителя. В зависимости от параметризации, реле также может отключаться автоматически при превышении максимально допустимых значений напряжения, мощности, и после срабатывания датчика электромагнитного поля.
Счетчик имеет часы реального времени и календарь. Часы реального времени используется для многотарифного учета электрической энергии, определение средней мощности за период интегрирования и регистрации событий с меткой времени. Часы реального времени могут переходить на зимнее и летнее время в автоматическом режиме или по дате, которая устанавливается при параметризации.
Для уменьшения зависимости погрешности часов от окружающей температуры, в счетчик вмонтирован температурный датчик. Счетчик при отключении напряжения сети для обеспечения непрерывности работы встроенных часов имеет литиевую батарею питания. При отсутствии напряжения сети, микроконтроллер счетчика переключается на экономный батарейный режим. В этом режиме работает только внутренние часы счетчика. При включении напряжения сети, энергия литиевой батареи не используется. В экстремальных условиях, без напряжения в сети, счетчик может работать не менее 10 лет. Внимание!!! Замену батарейки питания осуществляет только энергоснабжающая или уполномоченная организация, при отключенном от электрической сети счетчике.
При отсутствии напряжения на клеммах счетчика, после нажатия кнопки «Просмотр» счетчик включается на некоторое время и работает в режиме индикации. Продолжительность работы счетчика в режиме индикации и список окон, которые выводятся, зависит от параметризации счетчика.
Примечание - В режиме индикации интерфейсы связи не работают.
Счетчики в зависимости от исполнения имеют датчик магнитного поля, который срабатывает при воздействии магнитного поля более 100 мТл на корпус счетчика в течение более 3 с.
Счетчики в зависимости от исполнения имеют датчик электромагнитного поля, который срабатывает при воздействии электромагнитного поля напряженностью более 10 В / м в диапазоне частот от 80 до 2000 МГц в течение более 3 с.

Таблица исполнений счетчиков серии NIK 2100 AP6T.2200.MC.11:

Более подробную информацию о данных счетчиках вы можете посмотреть в разделе СПЕЦИФИКАЦИИ в самом низу страницы.
