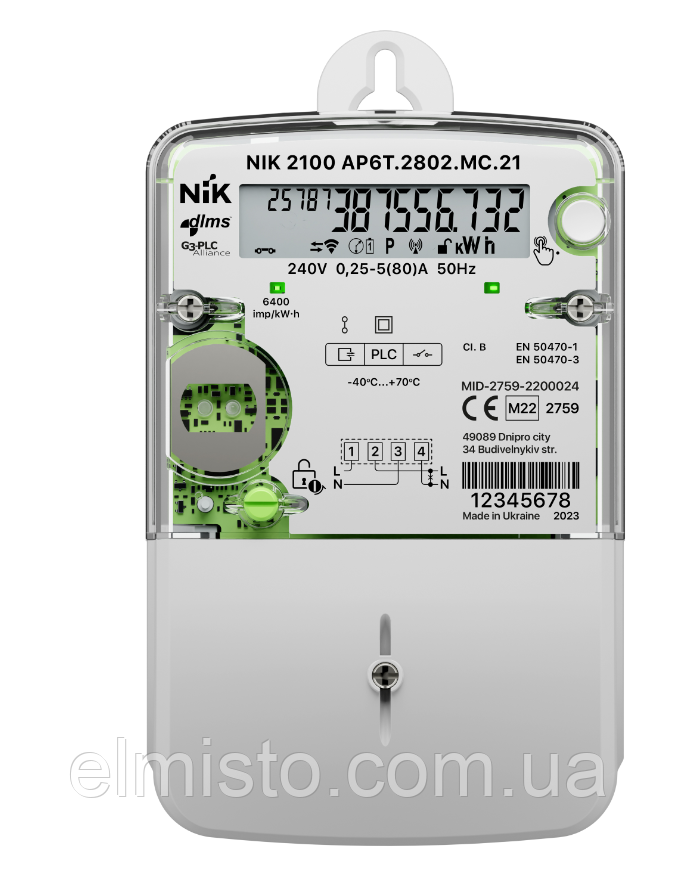

Електролічильник NIK 2100 AP6T.2800.MC.11 5-80А PLC-модуль багатотарифний, датчики магн. і радіополя

Лічильник електроенергії НIК 2100 AP6T 2800.MC.11 (аналог NIK 2104 AP2T 1800.MC.11) 5-80А системний з PLC-модулем багатотарифний, індикація впливу магнітних і радіополей, ЖКИ, релейний вихід, призначений для вимірювання електричної активної енергії, а також організації багатотарифного обліку в однофазних ланцюгах змінного струму.

NIK 2100 AP6T.2800.MC.11 220В 5(80)А 4 тарифи, PLC-модуль, індикація впливу магнітного та радіо поля

Установлювальні розміри моделі дають змогу використовувати її для заміни застарілих індукційних лічильників без жодних доробок кабельних ліній. Працює за номінальної напруги 220 В і сили струму 5-80 А, має вбудовані інтерфейси: імпульсний вихід, оптопорт  і релейний вихід. Лічильник може використовуватися в автоматизованих системах контролю й обліку електроенергії (АСКУЕ).

За стійкістю до кліматичних впливів лічильника належить до групи 4 за ГОСТом 22261 з розширеним діапазоном температури та вологості. За стійкістю до механічних впливів лічильники належать до  групі 2 за ГОСТом 22261.

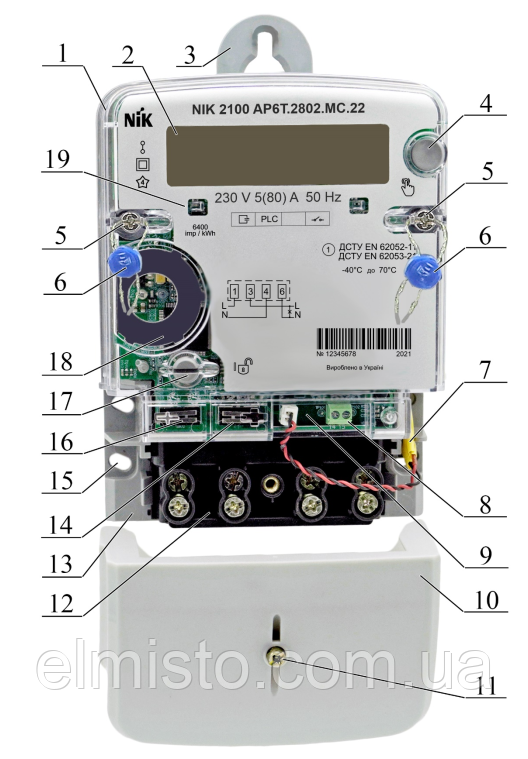

Загальний тип лічильників NIK 2100 A…P6…:

1. Кожух лічильника;
2. Рідкокристалічний індикатор;
3. Фіксатор для кріплення лічильника;
4. Кнопка «Перегляд»;
5. Пломбувальні гвинти кожуха лічильника;
6. Пломби кожуха лічильника;
7. Батарея резервного живлення;
8. Роз'єм основного імпульсного випробувального виведення;
9. Плата з електронними компонентами;
10. Кришка затискачів;
11. Пломбувальний гвинт кришки затискачів;
12. Блок затискачів;
13. Цоколь лічильника;
14. Датчик відкривання кришки затискачів;
15. Отвори в цоколі для кріплення лічильника;
16. Датчик відкривання кожуха лічильника.
17. Функціональна кнопка;
18. Оптопорт;
19. Світлодіодний випробувальний висновок під час вимірювання активної енергії та його позначення (постійна
основного імпульсного випробувального виведення лічильника)

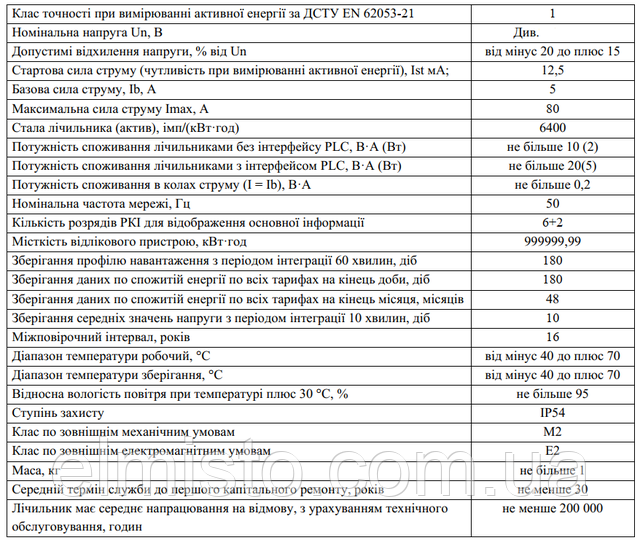

Основні технічні характеристики та властивості електролічильників NIK 2100:

Технічні характеристики та властивості електролічильників NIK 2100:

• Вимірювання активної енергії, миттєвих значень потужності, напруги, сили струму;
• Вимірювання активної енергії у двох напрямках (залежно від виконання) в однофазних двопровідних ланцюгах змінного струму;
• Кількість вимірювальних елементів — 1 або 2 (як датчики струму використовуються шунт і трансформатор, або 2 шунта (залежно від виконання));
• Розширений діапазон робочих напруг (143 В - 300 В);
• Можливість встановлення реле керування навантаженням до 80 А (опціонально);
• Підвищений ступінь захисту від впливу постійних і змінних магнітних полів (СОУ-НМПЕ 40.1.35.110:2005);
• Технологічний запас за класом точності не менш ніж 50%;
• Довготривала робота за U = 380 В (до 24 годин зі збереженням класу точності);
• Мале власне енергоспоживання;
• Можливість встановлення на DIN-рейку;
• Наявність оптичного порту для програмування та зчитування даних;
• Для багатотарифного виконання: до 4 тарифів і 12 тимчасових зон з автоматичним переходом на зимову та літню пору;
• Можливість під'єднання зовнішнього джерела живлення з напругою від 8 до 12 В для зняття показань, якщо немає напруги мережі;
• Індикація впливу магнітного поля з величиною індукції понад 100 мТл;
• Індикація впливу електромагнітного поля напруженістю понад 10 В/м у діапазоні частот 80-2000 МГц;
• Захист від хіщей енергії: індикація зворотного напрямку (реверсу) струму, неправильного під'єднання, датчики розкриття кришки затискачів і кожуха;
• Зберігання в енергонезалежній пам'яті подій із міткою дати та часу;
• Можливість вимкнення навантаження споживача у разі перевищення встановлених значень: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля понад 100 мТл і електромагнітного поля понад 10 В/м, вимкнення за неуплату;
• Можливість встановлення додаткового модуля інтерфейсу: «ZigBee», GSM, RS-485, або PLC для дистанційного зчитування даних, програмування лічильників і застосування їх в АСКУЕ.

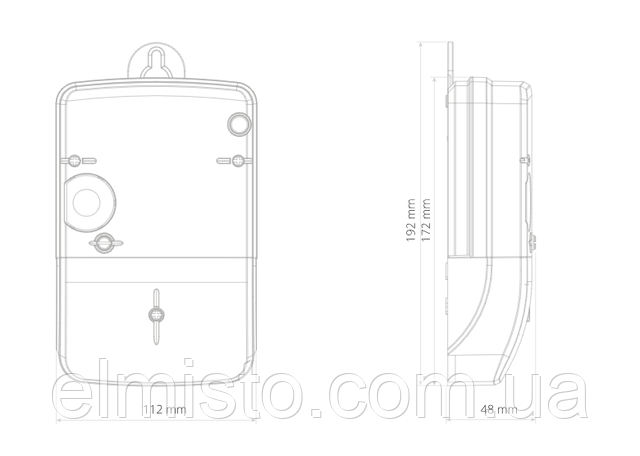

Габаритні та установлювальні розміри лічильника однофазного NIK 2100 AP6T 2800.MC.11 220 В (5-80) А, мм :

Купити електролічильник NIK 2104 AP6T 2800.MС.11 5-80А з PLC-модулем і реле в Україні: Полтава, Харків, Київ, Суми, Івано-Франківськ, Житомир— інтернет-магазин «ЕлМісто».

Пристрій і принцип роботи лічильника NIK 2100 AP6T 2800.MC.11 5-80А с PLC-модулем.

Вимірювання активної електричної енергії здійснюється за допомогою аналогового-цифрового перетворення електричних сигналів, які надходять від первинних перетворювачів струму та напруги на АЦП мікроконтролера. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності та значення активної енергії, сумарно та по кожному тарифу.

Як основний індикатор у пристрої застосований семисегментний РК-дисплей із додатковими символами.

На лицьовій панелі пристрою розташована оптична кнопка "Перегляд", яка призначена для перемикання виміряних і обчисленнях величин, які зображаються на електронному дисплеї. Спрацьовування кнопки відбувається під час дотику пальця руки до пластику над кнопкою та супроводжується подаванням звукового сигналу від внутрішнього динаміка лічильника.

Лічильник має релейний вихід, який дає змогу комутувати змінну напругу не більш ніж 265 В, за сили струму не більш ніж одного Ампера. Спрацьовування реле програмується у двох режимах:
- нормально розімкнені контакти з'єднуються під час активності обраного тарифу;
— нормально розімкнені контакти з'єднуються під час активності дванадцяти програмованих інтервалів доби.

Мікроконтролер лічильника містить години реального часу, стабілізовані кварцовим резонатором, які відраховують роки, місяці, дні тижня, години, хвилини та секунди. Ці години використовуються для виконання програми тарифів, формування періодів інтеграції  середньої потужності та реєстрації подій із годинниковою міткою. Є функція переходу на зимовий і літній час. Перехід часу може здійснюватися в автоматичному режимі або за датою, яка встановлюється вручну під час параметризації. Вбудований годинник лічильник живиться від внутрішньої батареї, яка підтримує його працездатність, якщо немає напруги мережі. Гарантована тривалість автономної роботи годинника лічильника від внутрішньої батареї, якщо немає зовнішнього живлення, становить 5 років.

Під час контакту лічильника з постійним або змінним магнітом спрацьовує магнітний датчик і звуковий сигнал, поки не буде прибраний магніт. У лічильнику фіксується кількість, дата, час і тривалість контакту лічильника з магнітом до 14 разів, 15 фіксація записується як перше значення.

Для роботи електронних ланцюгів електрообчика НІК 2100 використовується вбудоване імпульсне джерело живлення.

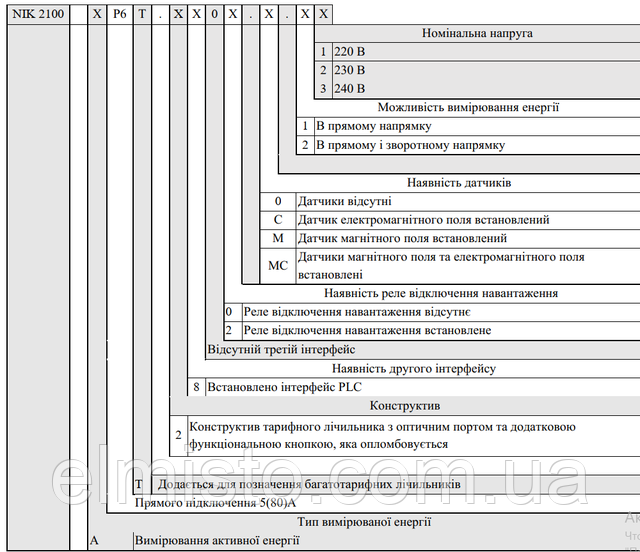

Можливе виконання лічильників і структура їх умовного позначення:

Цей товар також шукають як лічильник електроенергії NIK 2100 AP6T 2800.MC.11 5-80А с PLC-модулем​, купити лічильник NIK 2100 AP6T 2800.MC.11 5-80 А з PLC-модулем електролічильник НІК 2100 AP6T 2800.MC.11 5-80А с PLC-модулем​, ціна лічильника NIK 2100 AP6T 2800.MC.11 5-80А с PLC-модулем​ в Одесі, вартість NIK 2100 AP6T 2800.MC.11 5-80А с PLC-модулем​, лiчильник НIК 2100 AP6T 2800.MC.11 5-80А с PLC-модулем.

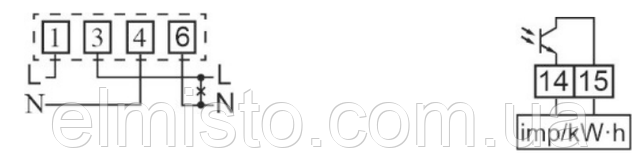

Схема під'єднання лічильників до мережі споживача і нумерація контактів випробувального виведення:

Розкриту інформацію про можливості, параметри та функціонал електророзрахунків сімейства NIK 2100 A…P6… ви можете можете подивитися та завантажити в Руководі з експлуатації, розташованому нижче в розділі СПЕЦИФІКАЦІЇ.
