Теплочика Sharky 775 DN 65 Qn 25,0 ультразвуковий промисловий (Австрія)

Теплочильники Sharky 775 DN 65 Qn 25,0 Elin Wasserwerkstechnik, GmbH (Австрія) фланцеві з ультразвуковим витратоміром HYDROMETER GmbH (Німеччина) призначені для вимірювання й індикації споживаної кількості теплоти в закритих системах опалення/вентиляції, об'єму й об'ємної витрати теплоносія, температури теплоносія в подавальному і зворотному трубопроводах і різності цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.

ТЕХНІЧНІ ДАНІ лічильники теплової енергії Sharky 775 DN 65 Qn 25,0:

 Діапазон вимірювань температури теплоносія в подавальному та зворотному трубопроводах — від 5 до 130 °C (для теплообчисників із номінальною витратою не більш ніж 2,5 м3/год) або від 5 до 150 °С (для теплообхватів із номінальною витратою понад 2,5 м3/год).
 Діапазон різниці температур теплоносія в подавальному та зворотному трубопроводах — від 3 до 147 °C.
 Під'єднання термоперетворювачів температури до очисника — дводротове.
Очисник автоматично визначає наявність термоперетворювачів температури.
 Тепло лічильники вимірюють кількість тепла під час встановлення перетворювача витрати на подавальним або зворотним трубопроводом.
 Під'єднання перетворювача витрати до трубопроводу — нарізне або фланцеве.
 У теплообчику є чотири тарифні лічильники.
 В лічильнику тепла є архівна пам'ять EEPROM, у якій записані виміряні дані.
 У тепломірі передбачена реєстрація даних — до 428 записів.
 В лічильнику теплової енергії є архів нештатних ситуацій — до 127 записування про помилки.
 Живлення теплообчисників здійснюється від одного з джерел електроживлення:
― літієва батарейка з номінальною напругою 3,6 В (тип А/ тип D);
— мережі змінного струму номінальною напругою 220 В або 24 В, номінальною частотою 50 Гц.
Тривалість роботи батарейки:
― літієвої батарейки — 12 років/16 років;
Під час живлення від мережі очислювач працює в режимі заощадження енергії (дисплей погашений, , однак, комунікація з очислювачем повністю функціонує).
 Теплочика вимірює фізичні величини в таких одиницях:
― кількість теплоти — гігакалоріях, гігаджоулях, мегаджоулях, кіловат-год, мегават-год;
― температуру — у градусах Цельсія;
― різноманітність температур — у градусах Цельсія;
― об'єм теплоносія — у метрах кубічних.

Основні характеристики витратоміра наведені в таблиці:

Основні особливості лічильників тепла Sharky 775 Hydrometer:

-Можливе встановлення витратоміру в подавальний або зворотний трубопровід під час відповідного виконання лічильника тепла
- Приєднання до трубопроводу нарізне або фланцеве
- Тривалість роботи батарейки не менш ніж 12 років
-За додатковим замовленням до складу лічильника Sharky 775 можуть входити до двох витратомірів з імпульсними виходами
-Перед теплообчисником Sharky 775 обов'язкове встановлення сітчастого фільтра
-Монтаж лічильника тепла допускається на горизонтальний трубопровод або вертикальний під час потоку знизу-вгору та має унеможливлювати потрапляння повітря в витратомірну частину
-У разі встановлення витратоміра на трубопровод, температура теплоносія в якому може піднятися вище ніж 90 °C очислювач має бути знятий із витратомірної ділянки
-Приєднувальні штуцери входять до комплекту постачання
-Комірки тепла Sharky 775 Hydrometer можуть використовуватися як лічильник холоду

Теплочика Sharky 775 DN 65 Qn 25,0 відповідно до замовлення може бути укомплектований такими комунікаційними модулями:
– OPTO згідно зі нормою ЕN 60870-5 (стандартна версія);
– M-Bus згідно зі нормою EN 1434 (опція);
— радіомодулем вбудованим, частота 434 МГц, але неактивним (стандартна версія);
— інтерфейс RS 232 (опція);
— інтерфейс RS 485 (опція);
— інтерфейс L-Bus (опція);
 Теплочика відповідає класу точності 4 за ДСТУ 3339-96.
 Межі, що допускаються відносної похибки теплообчисників під час вимірювання кількості теплоти залежно від Δt, становлять:
— ± 6% (± 8%) — за 3 °C ≤ Δt < 10 °C;
— ± 5% (± 7%) — за 10 °C ≤ Δt < 20 °C;
– ± 4 % (± 6 %) – при 20 °С ≤ Δt < 145 °C.
У дужках наведені номінальні значення меж відносної похибки теплообчисників під час вимірювання кількості теплоти в інтервалі діапазону об'ємного витрата від qmin (включно) до 0,1qn.
 Межі, допущені відносною похибкою теплообчисників під час вимірювання об'єму (об'ємної витрати) теплоносія або води становлять ± (2 + 0,02qn/q)%, але не більш ніж 5 %.
 Межі допущеної відносної похибки підібраної пари термоперетворювачів опору під час перетворення різності температур становлять ± (0,5 + 3Δtmin/Δt) %.
 Межі, що допускаються відносної похибки вичислювача під час перетворення вхідних сигналів і обчислення кількості теплоти залежно від Δt становлять  ± (0,5 + Δtmin/Δt) %.
 Межі, що допускаються абсолютної похибки вичислювача під час вимірювання часу напрацювання становлять ± х за 24 год.
 Теплочильники працездатні за таких умов експлуатації:
— температура навколишнього повітря від 5 до 55 °C;
— відносна вологість до 80% за температури 25 °C
 Ступінь захисту корпусу — IP 54 за ГОСТ 14254-96.
 Діаграма втрати тиску наведена на малюнку 1.

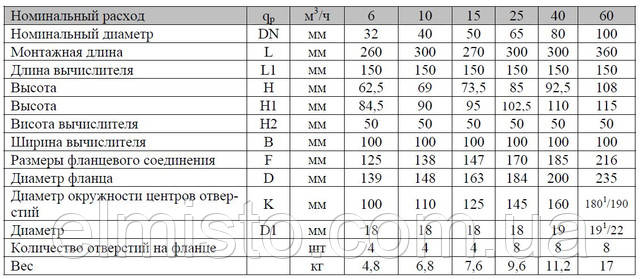

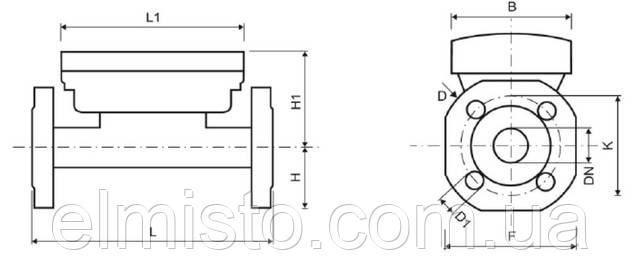

 Габаритні розміри теплообчика Sharky 775 DN 65 Qn 25,0 з фланцовим з'єднанням наведені на малюнку та в таблиці:

З дисплея очислювача легко знімаються показання (див. малюнок) — показані дані являють собою згруповані значення зчитуваних і розрахунку
(наприклад, значення споживаної кількості теплоти, об'єм теплоносія, час роботи теплообчисника в годиннику).

Теплообхитчик має пам'ять, що дає змогу порівнювати поточні показання з показаннями попередніх місяців. Вимірені та розраховані теплочику дані відбиваються на таб-
ло очислювача. Вимірені значення, архівні значення та службова інформація згруповані в шість груп (пітель):
1) основну;
2) розрахункову;
3) інформаційну;
4) імпульсних входів;
5) тарифную;
6) значень за місяць.
Розрахункові дні — це дати, обрані користувачем, коли в 00.00 дані будуть записані в пам'яті очислювача.

Купити теплообчисник Sharky 775 DN 65 Qn 25 в Україні: Одеса, Харків, Київ, Львів, Дніпр, Черкаси — інтернет-магазин «ЕлМісто»

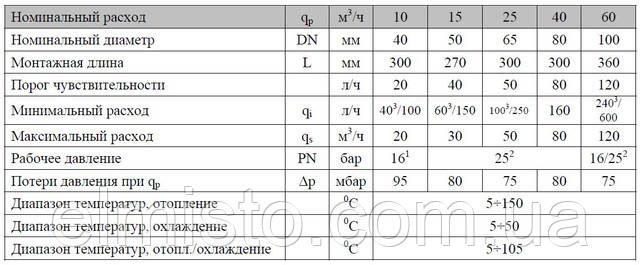

Значення гідравлічних параметрів залежно від діаметра витратиоміра Hydrometer наведені в таблиці:

Цей товар також шукають як лічильник теплоенергії Sharky 775 DN 65 Qn 25 Hydrometer, купити лічильник тепла Sharky 775 DN 65 Qn 25, ціна лічильника Sharky 775 DN 65 Qn 25,0 Hydrometer у Дніпропетуванні, вартість тепломіра Sharky 775 DN 65 Qn 25, лічильник Sharky 775 DN 65 Qn 25,0 Hydrometer.

Внимание! Поживний від мережі очислювач працює в режимі заощадження енергії — світлове табло погашене. Натискання кнопки запускає світлове табло. У режимі економії комунікація з очислювачем може відбуватися за допомогою модулів комунікаційних і ГРТО.
У жодному разі не можна під'єднувати теплооблікувач до міжфазної напруги. Блок живлення може вийти з ладу.
Використані батарейки необхідно утилізувати.

 Монтаж теплообчика Sharky 775

Для того, щоб правильно встановити теплообчисник, необхідно дотримуватися:
— правила експлуатації лічильника тепла;
— правила виконання електропроводки.
У місці встановлення лічильника тепла температура довкілля не має перевищувати 55 °C.
Теплозчика призначені для теплоносія — мережевої води.
Якщо температура води в трубопроводі, на якому встановлено теплообчисник, перевищує 90 °C або якщо температура води нижча за температуру довкілля (чисник холоду), вичислювач необхідно від'єднати та віддалити від перетворювача витрати — роздільний монтаж лічильника тепла, наприклад, встановити на стіні за допомогою тримача, що постачається.
Встановлення теплообчисника необхідно здійснювати після закінчення всіх монтажних робіт у вузлі обліку.
Заборонені будь-які зварювальні роботи на трубопроводах системи після монтажу лічильника тепла.
У процесі експлуатації теплообчисник має бути захищений від поштовхів і вібрації.
Лічильник тепла не має встановлюватися поблизу джерел електромагнітних перешкод (контактори, електродвигуни, газосвітні ламп тощо).
Для полегшення демонтажу рекомендується перед і після приладу встановити запірні крани.
Залежно від виконання, теплообчисник встановлюється в подавальному або зворотному трубопроводі, згідно з описом на лицьовій стороні вирахунку.
Перетворювач витрати монтується згідно з напрямком потоку, яке має збігатися зі стрілкою на корпусі перетворювача витрати.
Перетворювач витрати монтується так, щоб він був постійно заповнений водою. Прямі ділянки перед і після перетворювача не передбачаються.
Необхідно передбачити встановлення сітчастого фільтра перед перетворювачем витрати, щоб уникнути пошкодження ультразвукових дзеркал твердими частинками, що містяться в теплоносіях.
Теплочика може бути встановлена як на горизонтальній, так і на вертикальній ділянці трубопроводу, проте завжди в такий спосіб, щоб унеможливити скупчення в ньому повітря.
Місце монтажу має бути вибране так, щоб у процесі експлуатації теплообчика доступ до нього не був ускладнений.

 Монтаж термоперетворювачів опору
З термоперетворювачами температури треба обходитися дбайливо.
Кабелі термоперетворювачів опору позначені бирками:
— термоперетворювач опору на подавальному трубопроводі — червоною биркою;
— термоперетворювач опору на зворотному трубопроводі — синій биркою.
Перед монтажем у трубопроводі необхідно під'єднати термоперетворювачі опору до очисника. Для цього необхідно ввести кабелі термоперетворювачів опору в корпус очислювача через спеціальні отвори в його корпусі, укласти їх і закріпити на приєднувальній планці відповідно до таблиці:

Внимание! Теплочика SHARKY не вимагає спеціального захисту від електропорізів, проте необхідно уникати впливу електромагнітних полів (двигуни, трансформатори) і прокладання приєднувальних дротів очислювача поруч із силовими й електричними кабелями.
У процесі роботи теплообчисник не вимагає додаткового регулювання та технічного обслуговування. Обслуговування полягає в зніманні показань і періодичній перевірці електропроводини. Теплозчика необхідно тримати в чистоті.

Всі ремонтно-сервісні та контрольні дії мають проводитися тільки уповноваженими особами.
УВАГА!
Повернова пломба на теплообчиснику має залишатися неушкодженою! Будь-якого роду пошкодження поверчній пломби звільняють виробника гарантійних зобов'язань і аннулюють свідоцтво про поверку.
