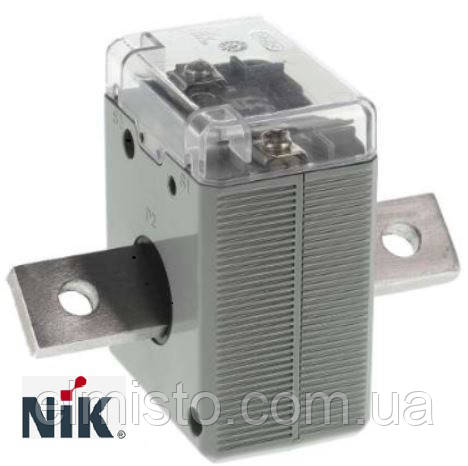

Трансформатор струму TOPN-0.66 0.5S (0.5) 100/5 вимірювальний низьковольтний, 16 років (NIK-Електроніка)

Пропонуємо трансформатори струму ТОПН-0,66 150/5 — 1000/5 кл. т. 0,5S.

Трансформатори струму TOPN-0,66 100/5 кл.т. 0.5S (0.5) опорні в пластмасовому корпусі вимірювальні, низьковольтні виробництва  "НІК-ЕЛЕКТРОНІКА" (Україна) призначені для передавання сигналу вимірювальної інформації вимірювальним приладам і приладам обліку електроенергії та застосовуються в схемах обліку електроенергії та схемах вимірювання в установках змінного струму частоти 50 Гц з номінальною напругою до 0,66 кВ включно, за номінальної сили струму вторинного обмотування 5 А і номінальної сили струму первинного обмотування 100 А. Трансформатори струму ТОПН-0,66 мають поворотну шину, міжповерковий інтервал 16 років.

Трансформатори TOPN-0,66 відповідають вимогам ДСТУ ГОСТ 7746-2003 «Трансформаторі струменя. Загальні технічні умови», ГОСТ 7746-2001 «Трансформаторы тока. Загальні технічні умови» та технічних умов ТУ У 31.2-00226106-004-2002 «Трансформатори струму Т-0,66».

Трансформатори TOPN внесені до Національного реєстру засобів вимірювальної техніки під номером У3294 -12. Сертифікат перевірки типу UA.TR.001 83-17 від 01.09.2017.

Трансформатор струму ТОПН-0,66 призначений для експлуатації в умовах для кліматичного виконання У і роботи в закритих приміщеннях категорії розміщення 3 відповідно до ГОСТ 15150, водночас:
• Висота над рівнем моря не більш ніж 1000 м;
• Температура навколишнього повітря від -45 до +40 °C;
• Для сміття вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, метали, що руйнуються, і ізоляцію (атмосфера типу II у разі ГОСТ 15150);
• Робоче положення трансформатора будь-яке;
• Для виготовлення трансформатора використовуються нанокристалічні та аморфні сплави;
• Міжпологовий інтервал 16 років;
• IEC 60044-1;
• Клас точності 0,5S;
• Лазерне маркування корпусу;
• Кріплення на DIN-рейку;
• виконання трансформаторів із поворотною шиною;
• Прозора пломбована кришка вторинних ланцюгів.

Габаритні, установлювальні та приєднувальні розміри трансформаторів струму TOPN-0,66 100/5:

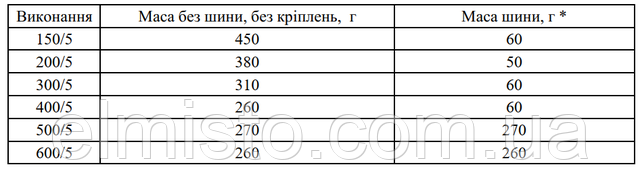

Маса трансформаторів TOPN(Ш)-0,66… з номінальною первинною силою струму 150, 200, 300, 400, 500 та 600.
* Шина комплектується за вимогою замовника

Підготовка трансформатора до використання та порядок встановлення.

Конструктивно трансформатор являє собою магнітопровід з розташованою на ньому вторинною обмоткою, який встановлений в пластмасовий корпус. Контакти вторинної обмотки розташовані під прозорою пластмасовою кришкою з можливістю її пломбування.
Первинною обмоткою трансформатора є шина, що проходить крізь спеціальний отвір в корпусі. Включати трансформатор дозволено лише в коло з напругою не більше 0,66 кВ.
Перед монтажем видалити мастило, що консервує, за допомогою ганчір’я.
Первинна обмотка трансформатора має бути підключена в коло струму, що вимірюється, до "Р1" з боку генерації та до "Р2" з боку навантаження. Маркування цих контактів виконане на корпусі трансформатора.
Вимірювальні прилади підключають до контактів вторинної обмотки "S1" та "S2", маркування яких виконано на корпусі трансформатора. Під час монтажу слід враховувати, що при напрямку струму в первинному колі від "Р1" до "Р2", струм у вторинному колі спрямований від "S1" до "S2".
Трансформатор кріпиться до струмопровідної шини за допомогою кріпильних деталей
