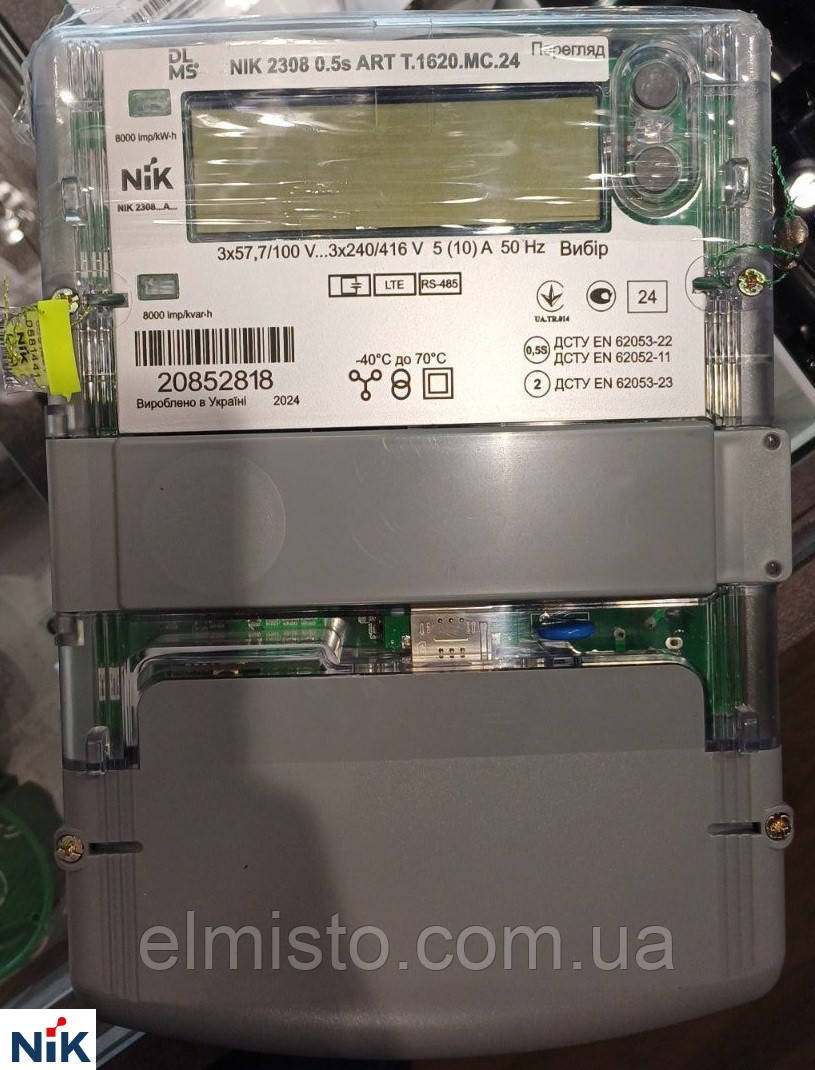

Багатотарифний лічильник електричної енергії NIK 2308 0.5s ARТT.1620.MC.24 А±R±, GSM/GPRS/LTE, RS485, пуш-повідомлення, DLMS

Лічильники електричної енергії NIK 2308 0.5s ARТT.1620.MC.24 3х57.7/100…3х240/416B  5-10А - це статичні трифазні електронні лічильники з електронним дисплеєм та трьома вимірювальними елементами, призначені для тарифного вимірювання активної та реактивної електричної енергії А±R± в прямому та зворотному напрямках в трифазних мережах змінного струму з трансформаторним підключенням по напрузі та струму, мають оптопорт, СМС-уведомления, інтерфейс RS-485 та модуль GSM/GPRS/LTE для дистанційної передачі даних, в наявності датчикі магнітного та електромагнітного полів. Лічильники використовуються для організації обліку електричної енергії в комунально-побутовій сфері та в інших ґалузях. Номінальний струм — 5 А, максимальний струм — 10А. NIK 2308 0.5s ARТT.1620.MC.24 - повний аналог електролічильника Itron ACE661B.

Прилад обліку виготовлений, прийнятий і визнаний придатним для експлуатації відповідно до вимог ДСТУ EN 62052-11, ДСТУ EN 62053-21, ДСТУ EN 62053-22, ДСТУ EN 62053-23.

В комплект поставки лічильника входить антена Quectel Y1NIK00A0AA з кабелем довжиною 2 м.

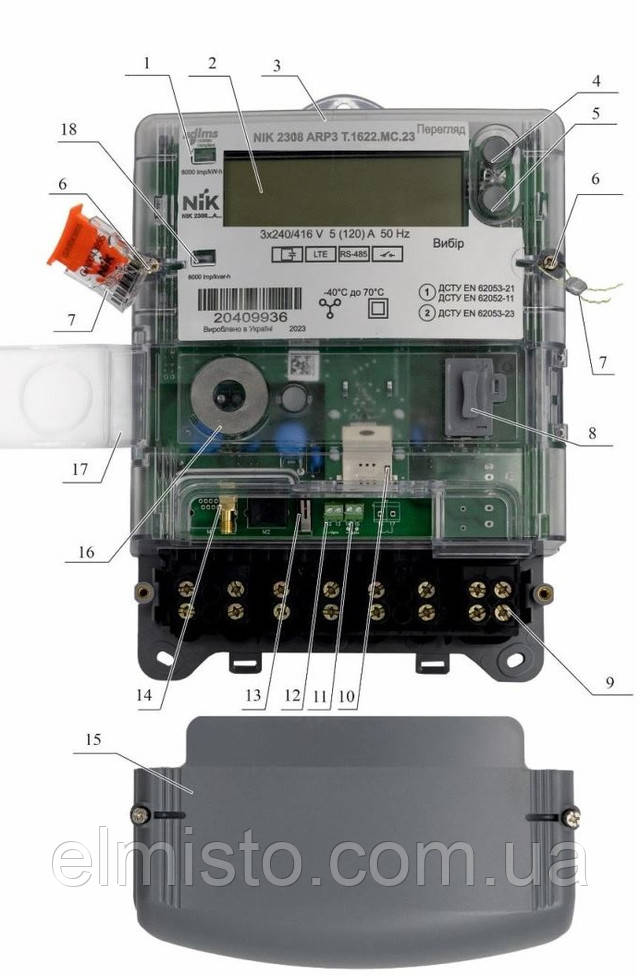

Зовнішній вид лічильників типу NIK 2308…A... і розташування їх елементів управління:

На рисунку позначені наступні елементи:
1. Оптичний імпульсний випробувальний вивід активної енергії.
2. Електронний дисплей лічильника.
3. Кожух лічильника.
4. Кнопка «Перегляд».
5. Кнопка «Вибір».
6. Пломбувальні гвинти.
7. Пломби.
8. Зовнішня батарея резервного живлення.
9. Блок затискачів.
10. Слот для встановлення SIM-карти.
11. Контакти електричного імпульсного випробувального виводу при вимірюванні активної енергії.
12. Контакти електричного імпульсного випробувального виводу при вимірюванні реактивної
енергії.
13. Датчик відкриття кришки блоку затискачів.
14. Місце підключення антени.
15. Кришка затискачів.
16. Оптопорт.
17. Кришка оптопорта.
18. Оптичний імпульсний випробувальний вивід реактивної енергії.

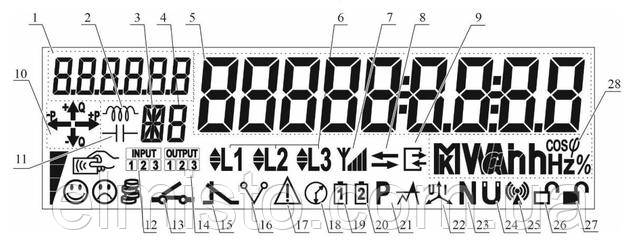

Індикація даних РКІ:

На рисунку показані наступні символи та групи символів:

1. Група індикації ОБІС-коду параметру, що відображається.
2. Індикатор реактивної індуктивної енергії.
3. Індикатор виду тарифу, наприклад –позначення звичайного тарифу.
4. Індикатор номеру тарифу, який діє на даний момент.
5. Група відображення значення параметру, що вимірюється.
6. Індикатори напрямку протікання струму по фазам L1, L2, L3.
7. Індикатор стану зв’язку GPRS або 4G з’єднання. Кількість рисок говорить про якість зв’язку:
– 25%, –50%, – 75% та –100% .
8. Індикатор обміну даними через інтерфейси « ».
9. Індикатор обміну даними через оптичний порт.
10. Група індикаторів квадранту кута енергії:
10.1. « » активна потужність (А+).
10.2. « » активна потужність (А-).
10.3. « » вектор повної потужності в першому квадранті (А+R+).
10.4. « » вектор повної потужності в другому квадранті (А-R+).
10.5. « » вектор повної потужності в третьому квадранті (А-R-).
10.6. « » вектор повної потужності в четвертому квадранті (А+R-).
10.7. « » реактивна потужність (R+).
10.8. « » реактивна потужність (R-).
11. Індикатор реактивної ємнісної енергії.
12. Індикатор стану дискретних входів.
13. Індикатор стану реле відключення навантаження

14. Індикатор стану дискретних виходів.
15. Індикатор стану релейного виходу: – релейний вихід замкнений, – релейний вихід
розімкнений.
16. Індикатор роботи лічильника за двохелементною схемою (трифазний лічильник).
17. Індикатор внутрішньої помилки « », блимає при виникненні помилки, або під час дії
аварійного тарифу.
18. Індикатор збою годинника.
19. Індикатор розряду внутрішньої батареї резервного живлення. Якщо індикатор світиться батарея
потребує заміни.
20. Індикатор розряду зовнішньої батареї резервного живлення. Якщо індикатор світиться батарея
потребує заміни.
21. Група індикаторів перевищення допустимого навантаження.
22. Індикатор перекосу фаз.
23. Індикатор невідповідності струму нейтралі.
24. Індикатор наявності магнітного опромінювання лічильника. Мигаючий індикатор свідчить про
наявність магнітного опромінювання в поточний момент. Після зникнення магнітного
опромінювання цей індикатор світиться постійно до погашення його через відповідне втручання
за допомогою програмного забезпечення.
25. Індикатор наявності електромагнітного опромінювання лічильника. Мигаючий індикатор
свідчить про наявність електромагнітного опромінювання в поточний момент. Після зникнення
електромагнітного опромінювання цей індикатор світиться постійно до погашення його через
відповідне втручання за допомогою програмного забезпечення.
26. Індикатор відкриття кришки затискачів лічильника .
27. Індикатор відкриття кожуха лічильника .
28. Група індикації одиниці виміру:
28.1. « » сила струму в амперах.
28.2. « » напруга в вольтах.
28.3. « » активна потужність в кіловатах.
28.4. « » реактивна потужність в кіловарах.
28.5. « » активна енергія в кіловат-годинах.
28.6. « » частота мережі.r> 28.7. « » коефіцієнт потужності.

Технічні особливості та переваги багатотарифного лічильника електроенергії NIK 2308 0.5s ARТT.1620.MC.24:

• Реєстрація й індикація активної потужності, коефіцієнта потужності, середньоквадратичного значення напруги та сили струму, а також кута зсуву фаз у трифазних тридротових і чотирипровідних ланцюгах змінного струму;
• Розширений діапазон робочих напруг (3х50/87 В — 3х270/467 В);
• Підвищений ступінь захисту від впливу постійних і змінних магнітних полів (СОУ-Н МПЕ 40.1.35.110:2005);
• Технологічний запас за класом точності не менш ніж 50%;
• Мале власне енергоспоживання;
• Нероз'ємний корпус;
• Прозорий кожух;
• Можливість встановлення прозорої клемної кришки;
• Можливість встановлення модуля підсвітки ЖКК (опціонально);
• Можливість встановлення реле керування навантаженням до 120 А;
• Можливість встановлення релейного виходу, який дає змогу комутувати навантаження зі змінною напругою не більш ніж 220 В за сили струму не більш ніж 1 А (опціонально);
• Можливість під'єднання зовнішнього джерела живлення з напругою 12 В ± 10% для зняття показань, якщо немає напруги мережі, для модифікації багатотарифних лічильників із вимірюванням реактивної енергії (для інших справ встановлюється на вимогу заказчика);
• Індикація впливу магнітного поля з величиною індукції понад 100 мТл;
• Індикація впливу електромагнітного поля напруженістю понад 10 В/м у діапазоні частот 80-2000 МГц;
• Захист від хіщей енергії: індикація неправильного під'єднання, зворотного напрямку струму;
• Зберігання в енергонезалежній пам'яті подій із міткою дати та часу;
• Можливість вимкнення навантаження споживача у разі перевищення встановлених значень: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля понад 100 мТл і електромагнітного поля понад 10 В/м, вимкнення за неуплату;
• Наявність GSM/GPRS 4G/LTE модуля для дистанційного зчитування даних, програмування лічильників і застосування їх в АСКУЕ.
• Ступінь захисту — ІР54
• Наявність оптичного порту для програмування та зчитування даних
• Кількість розрядів ЖКИ — 6+2
• Для багатотарифного виконання: до 4 тарифів і 12 тимчасових зон з автоматичним переходом на зимову та літню пору
• Міжповірочний інтервал— 10 років
• Середній термін експлуатації (до першого капітального ремонту) — 24 роки

Основні технічні характеристики багатозонних електро лічильників NIK 2308 0.5s ARТT.1620.MC.24:

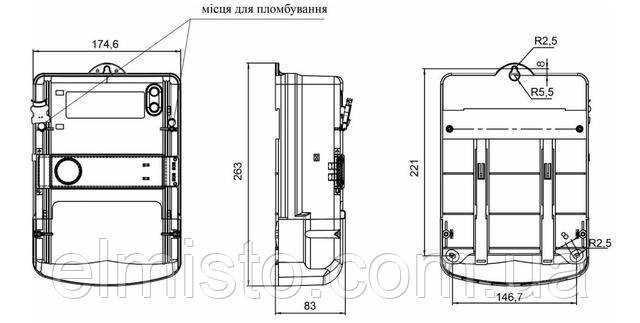

Габаритні та установлювальні розміри лічильника електроенергії NIK 2308 0.5s ARТT.1620.MC.24:

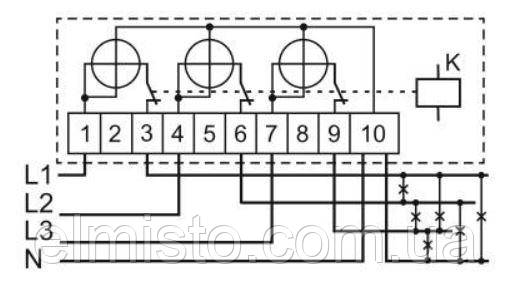

Підключення лічильників типу NIK 2308…A... прямого підключення:

Купити трифазний тритарифний електролічильник з GSM/GPRS/LTE, RS485 NIK 2308 0.5s ARТT.1620.MC.24 в Україні: Київ, Харків, Миколаїв, Запоріжжя, Дніпро, Житомир — інтернет-магазин «ЕлМісто».

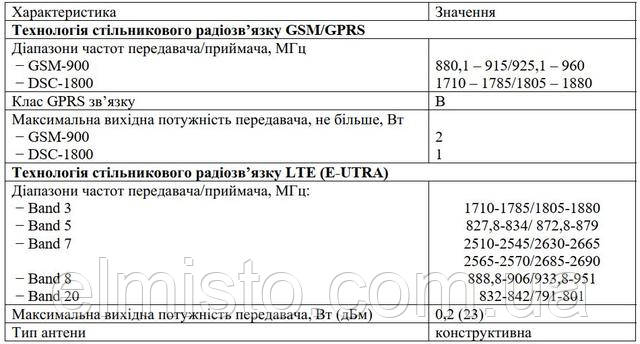

Технічні характеристики інтерфейсу LTE (E-UTRA)

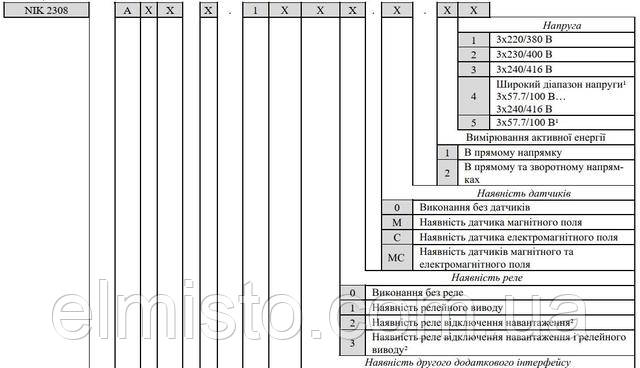

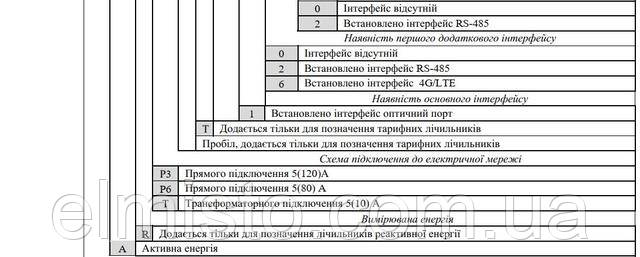

Таблиця виготовлень лічильників НИК 2308 виробництва ТОВ "НИК-Електроніка":
