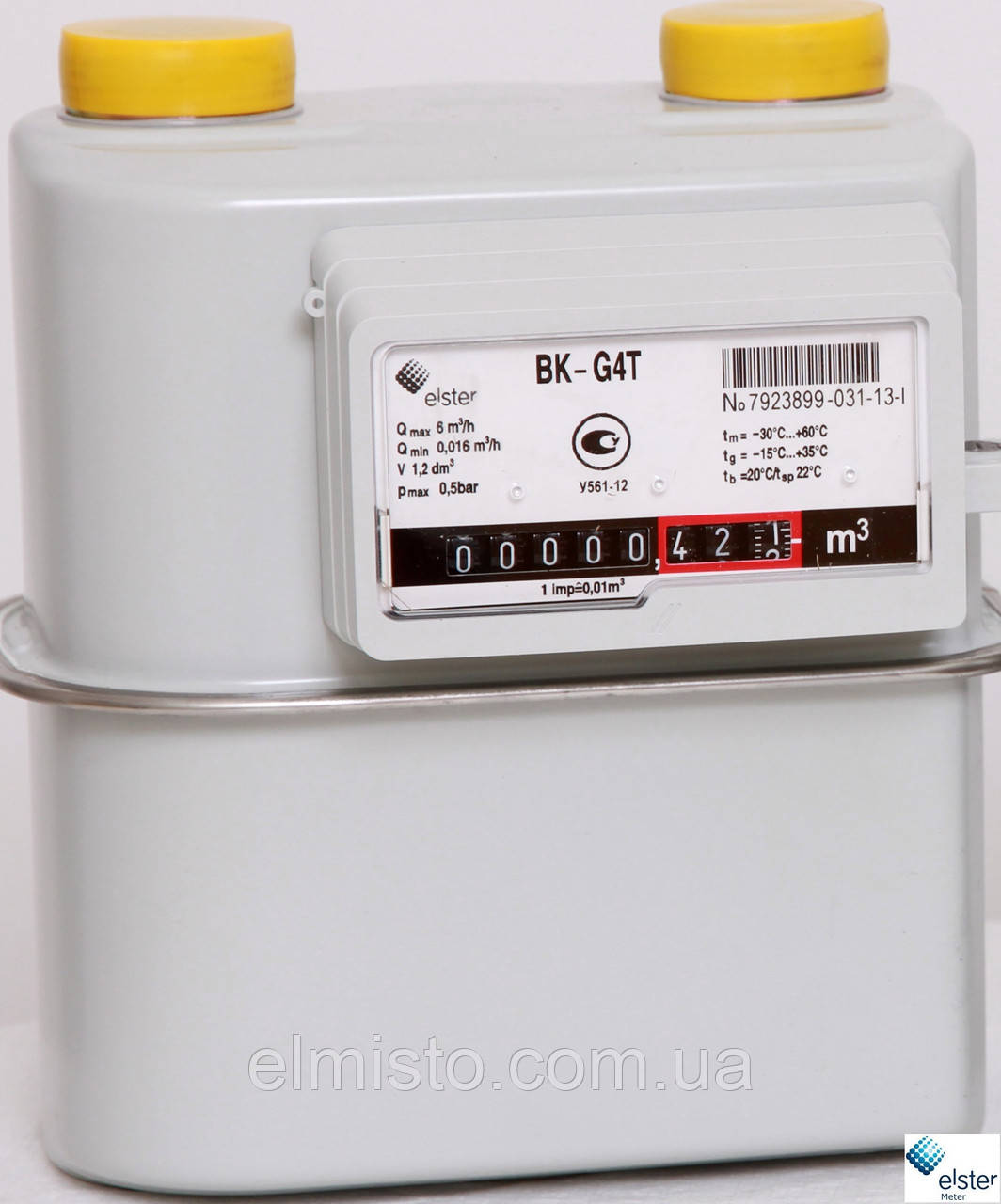

Лічильник газу ELSTER BK G 4T мембранний побутовий «ElsterGroup» (Німеччина) Dn20 G1" з температурним коректором

Лічильники газу мембранні (діафрагмінні) комульно-побутові Elster ВК (ВК) G4T c механічним температурним коректором і циклічним об'ємом вимірювальних камер V 1,2 дм3 виготовлені фірмою  «ELSTER GmbH» (Словакція, Німеччина) є якісними сучасними приладами обліку газу, що мають високі характеристики, і призначені для вимірювання об'ємної кількості природного газу, що протікає через газовий лічильник і відповідає вимогами щодо ГОСТ 5542-87, парів зрідженого газу за ГОСТ 20448-90, а також інших неагресивних газів, що застосовуються в побутових і виробничих цілях.

На підставі позитивних результатів державних випробувань Госпоживаннястандартом України лічильники газу мембранні визнані відповідними вимогам ГОСТ 3336 і допущені до застосування в Україні (номер за Національним реєстром У561-09).
Міжповерковий інтервал: 8 років
Середній термін експлуатації: не менш ніж 24 роки
Є в лівому та правому виконанні.
Робочий тиск: 50 кПа
Максимально допустимий тиск усередині корпусу: 100 кПа
Втрата тиску за максимальної витрати: менш ніж 200 Па
На лічильники є: свідчення про затвердіння типу засобу вимірювання, сертифікат відповідності.
Гарантії виробника: Завод-виробник гарантує відповідність лічильника газу BK (ВК) вимогам технічних умов у разі дотримання умов експлуатації, транспортування, зберігання та правил монтажу.
У разі недотримання вимог до розміщення та монтажу претензії до якості роботи лічильника не приймаються й гарантійний ремонт не проводиться.
Гарантійний термін встановлюється 18 місяців від дня введення в експлуатацію, але не більш ніж 18 місяців від дня випуску виробу. Якщо немає в паспорті запису дати введення в експлуатацію часу експлуатації Вимірюється з моменту виготовлення.

Технічні характеристики лічильника газу мембранного Elster ВК:

Рекомендується для використання за наявності газової плити та газової колонки.

Сфера застосування мембранних (діафрагмінних) побутових лічильників газу ELSTER BK (ВК):

Призначення: лічильники призначені для комерційного урахування кількості споживаного газу.
Вимірюване середовище: природний газ, пропан, бутан, інертні гази та інші неагресивні, неоднорідні за хімічним складом гази.
Сфера застосування: житлово-комунальне господарство та інші сфери діяльності людини, що вимагають урахування споживаного газу.

Пристрій і принцип роботи газових лічильників ELSTER BK:

Лічильники складаються з герметичного корпусу, вимірювального механізму, обладнаного вимірювальними камерами з вбудованими діафрагмами та відрахункового механізму. Мембранні лічильники ВК-G Т, крім того, забезпеченим механічним температурним коректором.
Принцип роботи діафрагмінного лічильника газу ґрунтується на відбору енергії газу, що надходить. Під час переміщення діафрагм відбувається почергове витікання газу з робочих камер. Кривошипно-шатунний механізм перетворює поступальний рух діафрагм у обертальне, яке через муфту передається на цифрові колеса відлікованого пристрою.Для коригування впливу температури газу на показання відрахунку пристрою в конструкцію лічильників ВК-G Т введено пристрій механічної температурної компенсації, виробленої у формі спіральної пружини з біметалу. Біметалева компенсація за температур газу чудових від стандартної температури за ГОСТ 2939 (20 °C), змінює об'єм вимірювальних камер і в такий спосіб здійснює приведення об'єму споживаного газу до стандартних умов.

Відмітні риси лічильників газу Elster BK (ВК):

• Великий досвід інженерів фірми «ElsterGroup» (Словаччина, Немеччина) в зоні газовимірювання, накопичений за минуле століття, реалізовані в новій серії ВК — газових лічильників.
• Лічильники побудовані за класичною, добре зарекомендувала себе, надійною схемою. Відмітною особливістю лічильників є наявність у конструкції спеціальних золотникових розподільників шиберного типу. Невеликі за розмірами золотники, тонкі перегородки розподільника газу дають змогу отримати високу точність вимірювання й забезпечують низьку чутливість лічильників до забруднень вимірюваного середовища (газа).
• У вимірювальних механізмах лічильників встановлені рухомі діафрагми, що за формою схожі на арену стадіону, виготовлені з високоякісного синтетичного матеріалу, що дає змогу тривалий час зберігати діафрагмам форму та цілісність. Особливістю лічильників ВК-G Т, крім вищезазначених, є наявність у конструкції вимірювального механізму вузла механічної температурної компенсації, виробленої на основі біметалу.
• Лічильники випускаються для двох напрямів потоку газу як зліва направо, так і праворуч ліворуч.
• Лічильник обладнаний пристроями, що запобігають зворотному ходу цифрових коліс відлікового механізму.
• У конструкції лічильників застосовані найсучасніші та високоякісні матеріали та покриття, що дають змогу забезпечити досить малу втрату тиску, низький рівень шуму під час роботи, мінімальний знос рухомих деталей, високу корозійну стійкість металевих деталей. Саме наявність оригінальної конструкції золотників і розподільника шиберного типу, високоякісні діафрагми, що зберігають свою форму упродовж усього періоду експлуатації, деталі та вузли лічильника, виготовлені з високим ступенем точності, дають змогу забезпечити стабільну роботу вимірювального приладу, низьку втрату тиску та його високу чутливість.
• Лічильники не вимагають спеціального технічного обслуговування, надійні та призначені для тривалого терміну експлуатації. Лічильник має піддаватися профілактичному огляду.
• Для дистанційного передавання інформації до лічильника може бути приєднаний низькочастотний датчик імпульсів (геркон) типу IN-Z61, що спрацьовує від магнітної вставки, вбудованої в молодший розряд відлікованого механізму.

Габаритно-приєднувальні розміри ELSTER BK:
