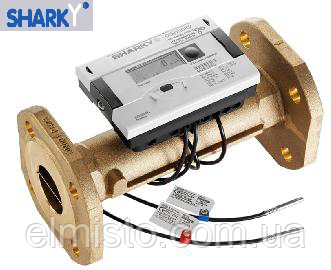

Теплолічильник Sharky 775 DN 20 Qn 2,5 ультразвукової компактний (Австрія) фланець

Побутові теплолічильники Sharky 775 DN 20 Qn 2,5 190 х FL 20  Elin Wasserwerkstechnik, GmbH (Австрія) фланцеві з ультразвуковим витратоміром HYDROMETER GmbH (Німеччина) призначені для вимірювання та індикації спожитої кількості теплоти в закритих системах опалення/вентиляції, об'єму та об'ємної витрати теплоносія, температури теплоносія в подаючому і зворотному трубопроводах і різниці цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.

ТЕХНІЧНІ ДАНІ лічильника теплової енергії Sharky 775 DN 20 Qn 2,5:

Діапазон вимірювань температури теплоносія в подаючому і зворотному трубопроводах – від 5 до 130 °С (для теплолічильників з номінальною витратою не більше 2,5 м3/год) або від 5 до 150 °С (для теплолічильників з номінальною витратою більше 2,5 м3/год).
Діапазон різниці температур теплоносія в подавальному і зворотному трубопроводах ― від 3 до 147 °С.
Підключення термоперетворювачів температури до вычислителю – двухпроводное.
Обчислювач автоматично визначає наявність термоперетворювачів температури.
Теплолічильники вимірюють кількість теплоти при установці перетворювача витрати в подавальному або зворотному трубопроводі.
Приєднання перетворювача витрати до трубопроводу – різьбове або фланцеве.
У теплосчетчике є чотири тарифних лічильника.
В лічильнику тепла є архівна пам'ять EEPROM, в якій записані виміряні дані.
У тепломере передбачена реєстрація даних – до 428 записів.
В лічильнику теплової енергії є архів нештатних ситуацій – до 127 запису про помилки.
Харчування теплолічильників здійснюється від одного з джерел живлення:
― літієва батарея з номінальною напругою 3,6 В (тип А/ тип D);
― мережі змінного струму номінальною напругою 220 В або 24 В, номінальною частотою 50 Гц.
Тривалість роботи батареї:
― літієвої батареї – 12 років/ 16 років;
При живленні від мережі обчислювач працює в режимі економії енергії (дисплей погашено, проте комунікація з обчислювачем повністю функціонує).
Теплолічильник вимірює фізичні величини в наступних одиницях:
― кількість теплоти ― гігакалоріях, гигаджоулях, мегаджоулях, кіловат-година, мегават-годину;
― температуру в градусах Цельсія;
― різниця температур – в градусах Цельсія;
― об'єм теплоносія – в метрах кубічних.

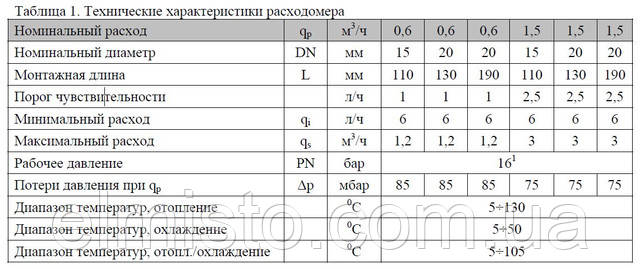

Основні характеристики витратоміра наведені в таблиці 1:

Теплолічильник згідно з замовленням може бути укомплектований такими комуникационными модулями:
– OPTO згідно нормі ЕN 60870-5 (стандартна версія);
– M-Bus згідно нормі ЕN 1434 (опція);
– радіомодулем вбудованим, частота 434 МГц, але неактивированным (стандартна версія) ;
– інтерфейсом RS 232 (опція);
– інтерфейсом RS 485 (опція);
– інтерфейсом L-Bus (опція);
Теплолічильники відповідають класу точності 4 за ДСТУ 3339-96.
Межі допустимої відносної похибки теплолічильників при вимірюванні кількості теплоти в залежності від T, складають:
– ± 6 % (± 8 %) – при 3 °С ≤ T <10 °C;
– ± 5 % (± 7 %) – при 10 °С ≤ T < 20 °C;
– ± 4 % (± 6 %) – при 20 °С ≤ T <145 °C.
У дужках наведено номированные значення границь допустимої відносної похибки теплолічильників при вимірюванні кількості теплоти в інтервалі діапазону об'ємної витрати від qmin (включно) до 0,1 qn.
Межі допустимої відносної похибки теплолічильників при вимірюванні об'єму (об'ємної витрати) теплоносія або води становлять ± (2 + 0,02 q/q) %, але не більше 5 %.
Межі допустимої відносної похибки підібраної пари термоперетворювачів опору при перетворенні різниці температур становлять ± (0,5 + 3Δtmin/Δt) %.
Межі допустимої відносної похибки обчислювача при перетворенні вхідних сигналів та обчисленні кількості теплоти в залежності від Δt становлять ± (0,5 + Δtmin/Δt) %.
Межі допустимої абсолютної похибки обчислювача при вимірюванні часу напрацювання становлять ± хв за 24 год.
Теплолічильники працездатні при наступних умовах експлуатації:
– температура навколишнього повітря від 5 до 55 оС;
– відносна вологість до 80 % при температурі 25 оС
Ступінь захисту корпусу ip54 за ДСТ 14254-96.
Діаграма втрати тиску наведена на малюнку 1.

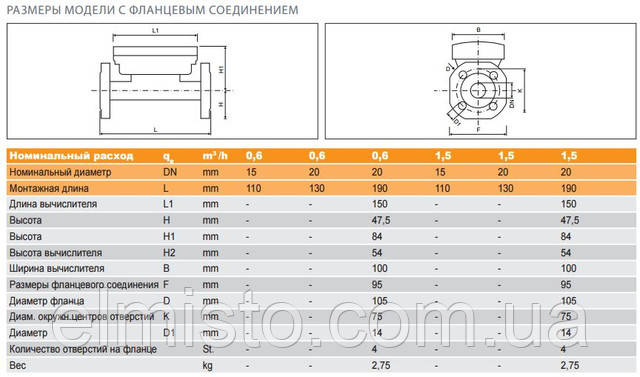

 Габаритні розміри теплолічильника з фланцевим з'єднанням наведено на рисунку 2 і в таблиці 2.

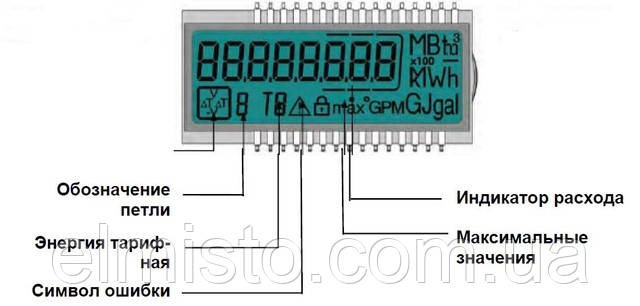

З дисплея обчислювача легко знімаються показання (див. малюнок) – відображаються дані представляють собою згруповані значення прочитуваних і розрахованих значень
(наприклад, значення спожитої кількості теплоти, обсяг теплоносія, час роботи теплолічильника в годинах).

Теплолічильник має пам'ять, що дозволяє порівнювати поточні показники з показниками попередніх місяців. Виміряні та розраховані теплосчетчиком дані відображаються на таб-
ло обчислювача. Виміряні значення, архівні значення та службова інформація згруповані в шість груп (петель):
1) основну;
2) розрахункову;
3) інформаційну;
4) імпульсних входів;
5) тарифну;
6) значень за місяць.
Розрахункові дні – це дати, вибрані користувачем, коли в 00.00 дані будуть записані в пам'яті обчислювача.

Основні особливості лічильників тепла Sharky 775 Hydrometer:

-Можлива установка витратоміра в подаючий або зворотний трубопровід при відповідному виконанні лічильника тепла
-Приєднання до трубопроводу різьбове або фланцеве
-Тривалість роботи батареї не менше 12 років
-За додатковим замовленням до складу лічильника Sharky 775 можуть входити до двох витратомірів з імпульсними виходами
-Перед теплосчетчиком Sharky 775 обов'язкова установка сітчастого фільтра
-Монтаж лічильника тепла допускається на горизонтальний трубопровід або вертикальний при потоці знизу-вгору і повинен виключати попадання повітря в расходомерную частина
-У разі встановлення витратоміра на трубопровід температура теплоносія в якому може піднятися вище 90°C обчислювач повинен бути знятий з расходомерного ділянки
-Приєднувальні штуцера входять в комплект поставки
-Лічильники тепла Sharky 775 Hydrometer може використовуватися в якості лічильника холоду

Купити теплолічильник Sharky 775 DN 20 Qn 2,5 в Україні: Одеса, Харків, Київ, Львів, Дніпропетровськ, Черкаси – інтернет-магазин «ЭлМисто»

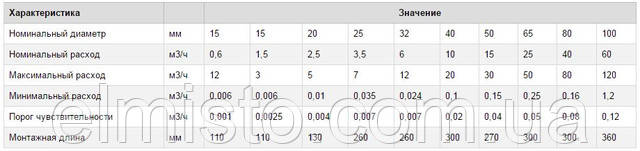

Значення гідравлічних параметрів залежно від діаметру витратоміра Hydrometer наведені в таблиці:

Даний товар також шукають як лічильник теплоенергії Sharky 775 DN 20 Qn 2,5 Hydrometer, купити лічильник тепла Sharky 775 DN 20 Qn 2,5, ціна лічильника Sharky 775 DN 20 Qn 2,5 Hydrometer в Дніпропетровську, вартість тепломера Sharky 775 DN 20 Qn 2,5, лічильник Sharky 775 DN 20 Qn 2,5 Hydrometer.

Увага! Живиться від мережі обчислювач працює в режимі економії енергії – світлове табло погашено. Натискання кнопки запускає світлове табло. У режимі економії комунікація з обчислювачем може відбуватися за допомогою модулів комунікаційних та ОРТО.
Ні в якому разі не можна підключати теплолічильник до міжфазній напрузі. Блок живлення може вийти з ладу.
Використані батарейки необхідно утилізувати.

Монтаж теплолічильника Sharky 775

Для того щоб правильно встановити теплолічильник, необхідно дотримуватися:
– правила експлуатації лічильника тепла;
– правила виконання електропроводки.
У місці встановлення лічильника тепла температура навколишнього середовища не повинна перевищувати 55°C.
Теплолічильники призначені для теплоносія – мережевий води.
Якщо температура води в трубопроводі, на якому встановлений теплолічильник, перевищує 90°C або якщо температура води нижче температури навколишнього середовища (лічильник холоду), обчислювач необхідно від'єднати і віддалити від перетворювача витрати – роздільний монтаж лічильника тепла (див. малюнок G–1), наприклад, встановити на стіні за допомогою поставляється держателя.
Встановлення теплолічильника необхідно проводити після закінчення всіх монтажних робіт у вузлі обліку.
Заборонені будь-які зварювальні роботи на трубопроводах системи після монтажу лічильника тепла.
В процесі експлуатації теплолічильник повинен бути захищений від поштовхів і вібрації.
Лічильник тепла не повинен встановлюватися поблизу джерел електромагнітних завад (контактори, електродвигуни, газосветных ламп тощо).
З метою полегшення демонтажу рекомендується перед і після приладу встановити запірні крани.
В залежності від виконання, теплолічильник встановлюється в подавальному або зворотному трубопроводі, згідно з описом на лицьовій стороні обчислювача.
Перетворювач витрати монтується згідно з напрямком потоку, яке повинно співпадати зі стрілкою на корпусі перетворювача витрати.
Перетворювач витрати монтується таким чином, щоб він був постійно заповнений водою. Прямі ділянки перед і після перетворювача не передбачаються.
Необхідно передбачити установку сітчастого фільтра перед перетворювачем витрати, у уникнення ушкодження ультразвукових дзеркал твердими частинками, що знаходяться у теплоносії.
Теплолічильник може бути встановлений як на горизонтальному, так і на вертикальній ділянці трубопроводу, проте завжди таким чином, щоб виключити можливість скупчення в ньому повітря.
Місце монтажу повинне бути обране таким чином, щоб в процесі експлуатації теплолічильника доступ до нього не був утруднений.

Монтаж термоперетворювачів опору
З термопреобразователями температури слід ставитися дбайливо.

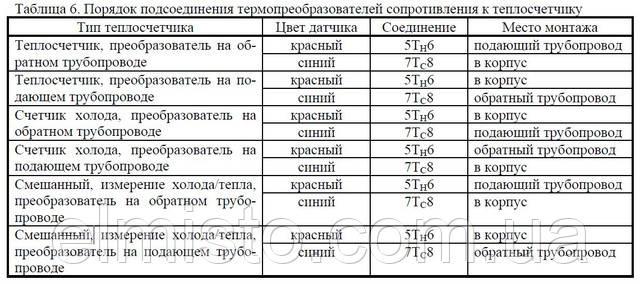

Кабелі термоперетворювачів опору позначені табличками:
– термоперетворювач опору на подаючому трубопроводі ― червоною етикеткою;
– термоперетворювач опору на зворотному трубопроводі ― синьою етикеткою.
Перед монтажем в трубопроводі необхідно підключити термоперетворювачі опору до вычислителю. Для цього необхідно ввести кабелі термоперетворювачів опору в корпус обчислювача через спеціальні отвори в його корпусі, укласти їх і закріпити на приєднувальних планці згідно з таблицею:

Увага! Теплолічильник SHARKY не вимагає спеціального захисту від електроперешкод, однак необхідно уникати впливу електромагнітних полів (двигуни, трансформатори) і прокладки приєднувальних проводів обчислювача поруч з силовими і електричними кабелями.
У процесі роботи теплолічильник не вимагає додаткового регулювання та технічного обслуговування. Обслуговування полягає у зйомці показань і періодичної перевірки електропроводки. Теплолічильник необхідно містити в чистоті.

Всі ремонтно-сервісні та контрольні дії повинні здійснюватися тільки уповноваженими особами.
УВАГА!

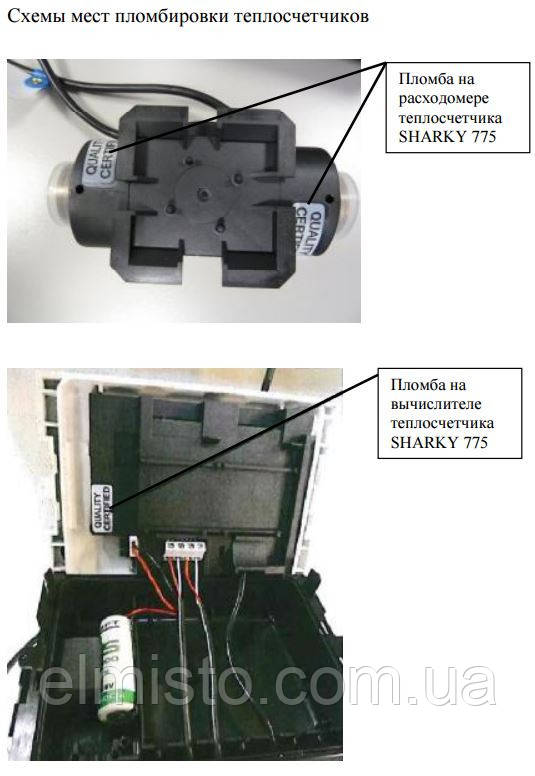

Повірочна пломба на теплосчетчике повинна залишатися неушкодженою! Всякого роду пошкодження повірочного пломби звільняють від виробника гарантійних зобов'язань та анулюють свідоцтво про повірку.
