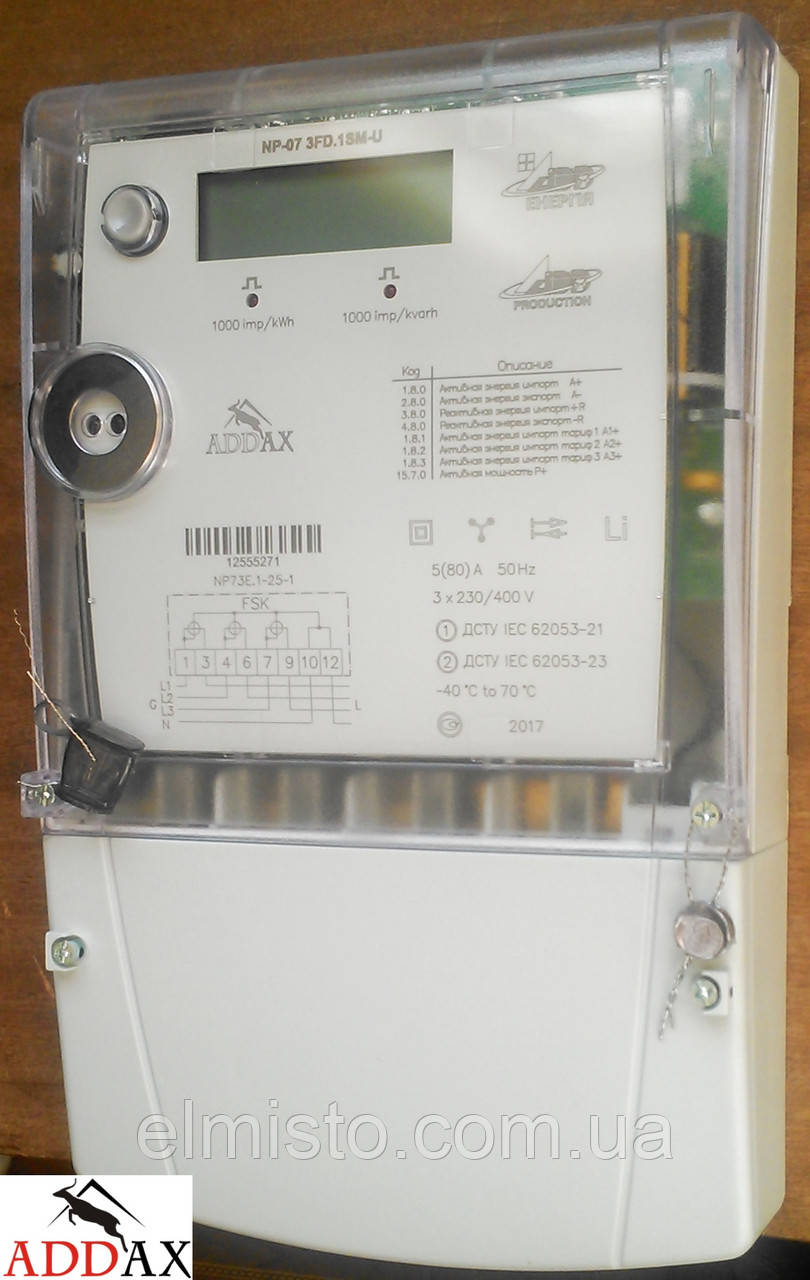

Електрочисник ADDAX IMS NP-07 3FD.1SM-U 5-80А 3*230/400 В, А±R±, PLC, реле, трифазний багатотарифний, IP54

Трифазні електронні багатотарифні (до 6 тарифів) електрочисники «ADDAX IMS» NP-07 3FD.1SM-U 3*230/400В 5 (80) А двоспрямовані А±R±, кл. т. 1.0/2.0, з PLC-модем, з реле увімкненням/вимкнення навантаження і датчиком диференціального струму, призначені для тарифного обліку споживаної активної та реактивної електричної енергії у 2 напрямках (споживання і генерація) і вимірювання поточної потужності в  однофазних ланцюгів змінного струму 380 В із частотою 50 Гц у кінцевих споживачів, що виробляють індивідуальні розрахунки з постачальником електроенергії. 3-фазний лічильник електричної енергії NP-07 3FD.1SM-U використовується для цілодобової безперервної роботи в закритих приміщеннях.  Може встановлюватися під "зелений" тариф.

Електромережі NP-07 ADD Energy можуть бути встановлені на підприємствах і у побутових споживачів для обліку електроенергії в квартирах багатоквартирних будинків, дачах, гаражах, приватних будинках, офісах, зокрема в складі автоматизованих систем контролю та обліку електроенергії (АСКУЕ) на базі системи віддаленого доступу та збору даних ADDAX IMS. Лічильники можуть експлуатуватися як у складі ADDAX IMS спільно з іншими пристроями та компонентами системи, так і автономно. В автономному режимі роботи лічильник не виконує деяких функцій.

Трифазний електророзчисник NP-07 3FD.1SM-U АДД-Енергія має розширеніше метротичне виконання й безмежні функціональні можливості, порівнюючи з лічильниками NP-06. Лічильники типу NP-06 зняті з виробництва. На їхню заміну пропонуються до використання лічильники типу NP-07. Ці лічильники працюють спільно з лічильниками NP-06 в єдиній системі АСКУЕ, але мають розширенішу функціональність і варіанти виконання, що дає змогу:

споживачеві:

• Контролювати споживання електроенергії з урахуванням розвиненої структури тарифів.
• Стежити за станом взаєморозрахунків із компанією-постачальником електроенергії.
• Отримувати відомості про аварійний стан власної мережі.

енергокомпанії:

• Накопичувати дані про споживання, використовуючи віддалений доступ до лічильників через канали зв'язку.
• Контролювати та синхронізувати роботу лічильників. Стежити за станом мережі споживання й мережі передавання даних.
• Здійснювати ефективнуполіцію керування споживанням, з огляду на дотримання клієнтами умов договору.

Лічильники дають змогу реалізувати такі вимоги до мережі автоматичного обліку електроенергії (споживання та генерація):

• Накопичення та зберігання даних у енергонезалежній пам'яті;
• Передавання даних у сервісний центр енергокомпанії відповідно до заданих графіків. Онлайновий доступ до лічильників;
• Ефективне адміністрування мережі споживання. Нарощування мережі завдяки додаванню незалежних сегментів;
• Контроль хищень електроенергії.

Передавання інформації в мережі відбувається в кодованому вигляді з використанням криптоалгоритму.

Характерні технічні особливості електрообчисника NP-07 3FD.1SM-U «ADDAX IMS»:

• номінальний/максимальний струм 5/80 А;
• двоспрямований (імпорт-експорт енергії) для "зеленого тарифу";
• індивідуальний учет з високою точністю активною (клас точності 1.0) і реактивною (клас точності 2.0) електроенергії;
• інформаційний обмін із лічильниками з електропроводки 0.4 kV (Power Line — PL) — дані з лічильника автоматично передаються від споживача до енергокомпанії, у встановлений період через PL-модем;
• автоматичне керування індивідуальним споживанням електроенергії (вимкнення/під'єднання споживача) — вбудоване основне реле (80A);
• контроль різності струмів у "нульовому" і "фазному" дротах лічильника;
• вбудовані функції самоконтролю лічильника;
• автоматичне дистанційне настроювання та синхронізація лічильників;
• багатотарифний учет (в складі системи й автономно) — до 6 тарифних реєстрацій, до 24 перемикань на добу. Гнучке дистанційне настроювання в процесі експлуатації;
• енергонезалежна пам'ять і архів — вбудований модуль енергонезалежної пам'яті запам'ятовує останні показання лічильника та виводить їх на дисплей, у разі зникнення напруги;
• накопичення даних за фіксовані проміжки часу;
• обмін даними: через PL LV (PLC-модем);
• наявність датчика диференціального струму;
• контроль якості електроенергії;
• захист від перегрівання, екстратоку, "неякісної" напруги;
• захист від впливу зовнішнього магнітного поля;
• датчик відкривання кришки корпусу лічильника та розкриття кришки клемника;
• датчик сильного зовнішнього магнітного поля;
• підтримка відкритих протоколів;
• універсальна платформа, що підтримує базові на OFDM технології: PRIME716, PRIME 1.4, G3-PLC;
• USB, wM-BUS, RS-485 інтерфейси;
• обчислення коефіцієнта гармонійних спотворень;
• високий рівень безпеки;
• підтримка 2G/3G/4G;
• передбачений і кредитний режим роботи;
• резервне живлення;
• діапазон робочих температур від -40 °C до +70 °C;
• можливість встановлення на дин-рейку;
• гарантійний термін зберігання встановлюється — 6 місяців із моменту виготовлення електрообчисника;
• гарантійний термін експлуатації — 36 місяців від дня введення в експлуатацію;
• міжподорожевий інтервал — 6 років.

Конструкція лічильника NP-07 3FD.1SM-U відповідає нормам безпеки від поширення вогню, згідно зі стандартами ГОСТ 27483-87. Лічильник електрики NP-07 3FD.1SM-U захищений від ураження струмом за ГОСТ 12.2.007.0 (IEC 61010-1) і відповідає класу II. За технічними характеристиками лічильник відповідає вимогам ГОСТ 30207-94, ДСТУ ІЕС 61326-1 (ДСТУ IEC 62052-11:2012, ДСТУ IEC 62053-21:2012). Захист від електромагнітних перешкод відповідає нормі ГОСТ 29073-91, ДСТУ ІЕС 61000-4-4-2008.

Монтаж, демонтаж, опломбування, поверцята та ремонт однофазного лічильника NP-07 3FD.1SM-U мають проводитися виключно кваліфікованими фахівцями уповноважених організацій. Зовнішнє встановлення лічильника допускається виключно в захисні бокси. Метрологічних параметрів лічильника відповідають стандартам ГОСТ 30207-94, ДСТУ ІЕС 61326-1. Поверка лічильника проводиться державними метричними службами відповідно до методики поверання. Первісна поверка лічильника виробляється заводом-виробником, відразу під час випуску пристрою з виробництва.

Купити електрообчисник NP-07 3FD.1SM-U «ADDAX IMS» 230В 5(80)A в Україні: Черніг, Харків, Кременчуг, Кропивницький, Київ, Полтава — інтернет-магазин «ЕлМісто»

Основні функціональні особливості електрообчисників NP-07 3FD.1SM-U «ADDAX IMS»:

• ПІДТРИМКА DLMS/COSEM

Стандартна модель даних
Стандартні протоколи зв'язку
Відкрита взаємодія

• ВБУДОВАНІ ГОДИ

Годинник реального часу (RTC)
Точність годинника — 0.5 с/добу (ДСТУ IEC 62052-21)
Зовнішня синхронізація
Робота в «спинному режимі» завдяки батарейки
Автоматичний перехід на зимовий/літній час

• ЗМІРЕННЯ ЕЛЕКТРИЧНИХ ПАРАМЕТРОВ

Активна енергія, клас точності 1.0, споживання та генерація
Реактивна енергія, клас точності 2.0, 4 квадранта
Потужність, максимальне навантаження (інтервал, за який береться середні значення: 15', 30', 60', добу, місяць)
Напруга, поточна та середня
Струм у фазі, у нейтралі, різниця

• ЗАСТОСУВАННЯ ВЧАСНИХ ДАНИХ

Поточні показники лічильника
Періодичні показання лічильника (добові, щомісячні)
Інтервалні показання лічильника (5’, 10’, 15’, 30’, 60')
Дані з міткою часу

• ЗБЕРІГАННЯ ДАНИХ

Енергонезалежна пам'ять
Глибина та тривалість збереження даних залежить від типу та кількості даних і може бути розширена для одних даних завдяки іншим
До 4 інтервальних профілів. Наприклад:

- 15-хвилинні дані (профіль 4):

1 параметр завглибшки 10 000 записів, час збереження орієнтовно 102 дні;

8 параметрів завглибшки 2857 записів кожен, час збереження орієнтувально 29 днів;

- тимчасові дані (профіль 3):

1 параметр завглибшки 1020 записів, час збереження орієнтовно 42 дні;

8 параметрів завглибшки 264 записи кожен, час збереження орієнтувально 11 днів;

- добові дані (профіль 2):

1 параметр завглибшки 340 записів, час збереження орієнтувально 340 днів;

8 параметрів завглибшки 88 записів кожен, час збереження орієнтовно 88 днів;

- білінгові дані (профіль 1):

1 параметр завглибшки 340 записів, час збереження орієнтовно 340 дня;

8 параметрів завглибшки 88 записів кожен, час збереження орієнтувально 88 днів.

• БАГАТОТАРИФНИЙ УЧЕТ

До 6 тарифних реєстрів
Допустима кількість перемикань за добу — 24
Індикатор тарифу виводиться на дисплей і передається в зовнішню систему
Можливість дистанційної (через PLC) або локальної зміни тарифних планів

• КАЛЕНДАР

2 сезони за рік
До 7-х добових профілів тижня
До 30-ти спеціальних днів у році

• ВБУДОВАНИЙ ДИСПЛЕЙ

LCD, 8 символів, плавальний формат
Спеціальні символи, ідентифікація даних згідно з IEC 62056-61 (OBIS)
Відтворення облікових даних і фіксованих повідомлень
Динамічна зміна екранів

Вбудований тест самоперевірки
«Стопний режим»
Підсвітка

• ПІДТРИМАННЯ ТІСТОВОГО ДОГЛЯДУ

Виходи: LED, оптичний порт
Контрольовані параметри: активна енергія

• ЗБРАБОТИ СОБИВ

поточний стан функціональних вузлів і параметрів лічильника, а також аварійні події з позначкою часу
Оброблення стандартного набору подій, у Зокрема: реєстрація в спеціальних журналах і реєстрах, відправлення звіту за подіями, показ на дисплеї та вимкнення навантаження в певних випадках
До 8 типів журналів подій

• КЕРУВАННЯ НАГРУЗКОЇ

Вбудоване основне реле (80 A)
Способи керування:
- дистанційне (по команді)
- локальне (за умовою)
- ручне (кнопкою)
Зображення стану реле на дисплеї

КЕРУВАННЯ СИЛОВИЙ НАГРУЗКИЙ*
Вбудоване додаткове реле (5 A), яке керує зовнішнім контактором
Способи керування:

- дистанційне (по команді)

- локальний (за розкладом)

• КОНТРОЛЬ ЯКОСТІ ЕЛЕКТРОЕНЕРГІЇ

Показники якості, які формуються:

- Середня напруга

- Спади напруги (Sags)

- Перевищення напруги (Swells)

- Простий (Outages)

- Частота мережі
Спеціальні лічильники та журнали для збереження отриманих даних
Конфігурування меж параметрів локально та віддалено

• МОНІТОРИНГ

Обмежені значення для параметрів:

- активна потужність

- струм/напруга

- заряд батареї

- температура

- диференціальний струм

- частота

- cos ϕ та ін.
Конфігурування обмежувальних значень і відповідних дій у разі виходу за встановлені межі
Можливість вимкнення споживача в разі виходу параметрів за встановлені межі
Реєстрація в журналах подій

• ЗАХИСТ ВІД МАХИНАЦІЙ І КРАЖ

Постійний моніторинг, включно з періодом перебування в «спинному режимі»
Типи порушень, які контролюються:

- Відкриття кришки корпусу

- Відкриття кришки клемника

- Неможлива різниця струмів

- Зворотне під'єднання лічильника

- Неприпустиме зовнішнє магнітне поле
Захисні пломби

• СВІДОМОНТРОЛЬ СЧОРЕННЯ

Вбудовані тести для проведення разового та постійного самоконтролю
Реєстрація результатів
Оперативна реакція на критичні помилки

• БЕЗПЕКА ІНФОРМАЦІЇ

Криптографічний захист комунікацій
Регламентований доступ до даних
Реєстрація подій
Захист програмно-апаратних засобів
Захист програмно-апаратних засобів

• ПЕРЕДАВАННЯ ДАНИХ

Передавання даних за зовнішнім запитом або за розкладом
Варіанти запитів:

- запит концентратора (через LV PLC)

- запит HHU (через оптичний порт)

• ПОВ'ЯЗОК ПО СИЛІВИМ ЛІНІЯМ (PLC)

Метод модуляції: FSK
PLC модем на окремій платі
Власний протокол ADDAX для PLC FSK
Відповідність вимогам електромагнітної
сумісності
Механізм автовиявлення
Механізм ретрансляції (до 7 рівнів)

• ОПТИЧЕСКИЙ ПОРТ

Відповідність IEC 62056-21
Швидкість передавання 9600 bps
Можливість локального обміну даними і параметризації лічильника

• ПАРАМЕТРИЗАЦІЯ СКЛАДАННЯ

Дистанційне (PLC) або локальне конфігурування
Доступ регламентований із центру
Реєстрація подій

• ОНОВЛЕННЯ ПРОГРАМНИХ ЗАСІБ

Локальне оновлення програмних засобів через оптичний порт

• РЕЗЕРВНЕ ПІТАННЯ

Батарейка для живлення лічильника в «спячним режимом» (тривале експлуатації до 20 років)

• КЛЕММНИК

Стандартний діаметр клем: D = 8.5 мм

• КОРПУС

Світлий корпус із вогнестійкого ударостійкого поликарбоната
Клас захисту від проникнення вологи і пилу — IP 54

• МОНТАЖ

 У 3 фіксувальних точках або на DIN рейку (35 мм)

• ІНШІ ФУНКЦІЇ

Виявлення магнітного поля: геркон або датчик Холла
Виявлення диференціального струму:

- два вимірювальних канали
— шунт у фазовому колім і трансформатор струму (TA) у нейтралі

- шунт у фазовому колі та датчик диференціального струму (котушка) у нейтралі

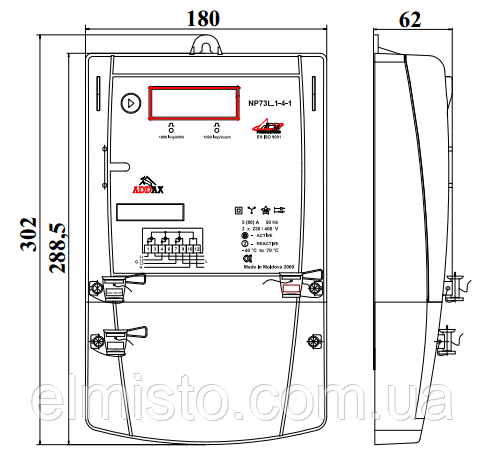

Габаритний креслення електрообчислика NP-07 3FD.1SM-U 380В 5(80)A:

Електролічики зареєстровані в федеральному реєстрі засобів вимірювальної техніки.

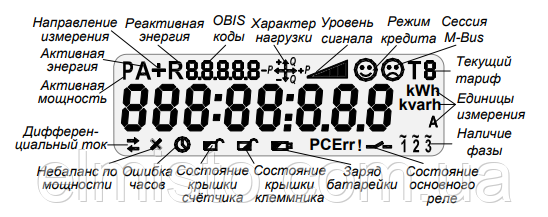

Маркування дисплея електрочисника NP-07 3FD.1SM-U:

Лічильник виводить такі параметри:
-  споживання  активної енергії (кВт/год)
- активна  потужність  ( кВт)
-  реактивна ємнісна та індуктивна потужність (кВар)
-  реактивна ємнісна й індуктивна енергія  (КВар/год)
- соs  ϕ  (коефіцієнт потужності)
-  стан  лічильника;
-  активна тариф;
- стан  мережі живлення;
-  причина  вимкнення від мережі.

Лічильник NP-07 3FD.1SM-U зберігає в енергонезалежній пам'яті:

• значення загального енергоспоживання;

• значення споживання;

• стан балансу споживача;

• погодинні зрізи потужності.

У разі вимкнення живлення канал обліку зберігає всі наявні в пам'яті дані та відновлює свій робочий режим під час відновлення живлення. Лічильник здійснює самоконтроль
і моніторинг якості зв'язку через PL-магістралі.

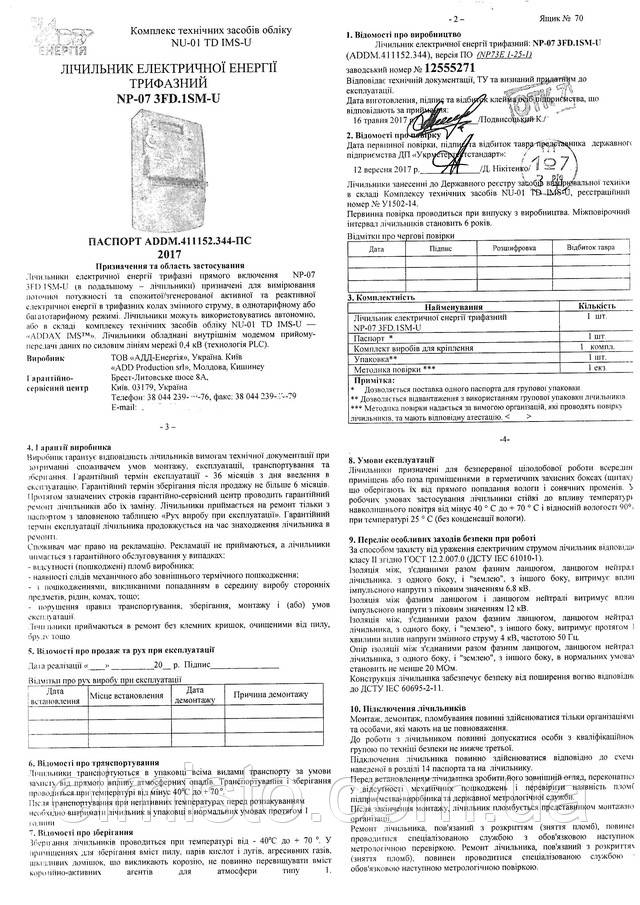

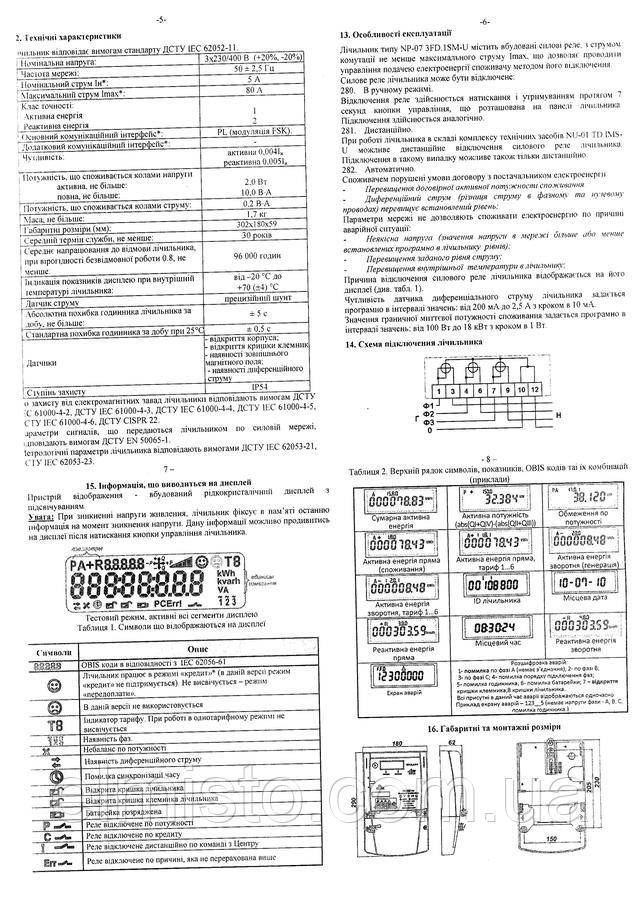

Паспорт електрообчика NP-07 3FD.1SM-U:

Позначення лічильників NP-07 3FD.1SM-U «ADDAX IMS» і варіанти виготовлення:
