Однофазний побутовий стабілізатор напруги Елекс Ампер У 12-1-25 v2.1 (симистор) стандартний

Стабілізатори мережевої змінного напруги однофазні Елекс Ампер У 12-1-25 v2.1 стандартний ТМ «Елекс Engineering» Україна, побутові (тип ключа - симистор) випускаються у відповідності з ДСТУ 3135-0-95 (МЭК 335-1-91) і призначені для забезпечення споживачів стандартним змінною напругою 220 В, 50 Гц в мережах з тривалими відхиленнями параметрів електричної енергії від вимог
ГОСТ 13109-97.

Стабілізатор Елекс Ампер У 12-1-25 v2.1 стандартний - лідер продажів. Для побутового застосування. Надійне бюджетне рішення проблем електропостачання.

Точність підтримки вихідної напруги в діапазоні стабілізації - 3,5%.

Основа стабілізаторів напруги Ампер — унікальний блок керування силовим трансформатором, який не має аналогів на ринку. Побудований на оригінальному схемотехническом рішенні, комбинирующем надійність симісторних стабілізаторів і вартість релейних, цей блок не має собі рівних по надійності і безвідмовної роботи навіть у порівнянні з дорогими моделями з тиристорним перемиканням відводів трансформатора.

Функціонально стабілізатор серії АМПЕР являє собою стабілізатор напруги вольтододаточного типу, що складається з регулюючого автотрансформатора, потужних електронних ключів (симистор або тиристор), контролера напруги і струмовим захистом від перевищення споживаного навантаженням струму.

Позначення виконання стабілізаторів АМПЕР:

АМПЕР ХХ-xxx-х Число ступенів перемикання регулює трансформатора (12 і 16).
АМПЕР xx-X-xx-х Число фаз, стабілізацію яких забезпечує виріб. Для однофазних стабілізаторів -1.
АМПЕР ххх-ХХ-х Номінальний вхідний струм стабілізатора 25-80 А.
АМПЕР ххх-хх-Х Модифікація стабілізатора. Для стандартної модифікації індекс відсутня. Т - точний, Р – розширений.

Зовнішній вид стабілізатора серії АМПЕР і розташування основних елементів:

Конструктивно стабілізатор Ампер виконаний у металевому корпусі, у формі паралелепіпеда. Пристрій призначений для установки на стіні.

Стабілізатори серії АМПЕР - побутові. Працюють в умовах від 0°C до +35°C. Прилади повинні бути встановлені в сухому опалювальному приміщенні.
Відводи тороїдального трансформатора комутуються силовим симисторно – контактному блоком. Мікропроцесор реалізує точне вимірювання напруги за технологією RMS та інтелектуальний режим перемикання відводів.

Переваги серії стабілізаторів напруги АМПЕР:

• високонадійне трансформаторне управління ключами;
• мінімально можливий час реакції на зміну вхідної напруги;
• безшумний силовий тороїдальний трансформатор;
• підвищена точність стабілізації вихідної напруги;
• не спотворює форму вихідної напруги;
• низьке власне споживання електроенергії на холостому ходу;
• двохшвидкісний інтелектуальне управління системою охолодження з використанням потужного голчастого охолоджувача ключів і вентиляторів;
• налаштування порогу відключення щодо мінімального короткочасного вхідній напрузі 60-135 В;
• використання імпульсного джерела живлення;
• високоточне RMS-вимірювання вхідного напруги;
• наявність аналізатора мережі та стану стабілізатора;
• використання високопродуктивного ARM мікроконтролера управління;
• можливість роботи від бензо/дизель-генераторних установок;
• наявність електронного байпасу (режим «транзит»);
• контроль вхідної напруги в режимі «транзит»;
• система захисту ключів і трансформатора від перегріву;
• виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
• наявність вхідного дроселя для придушення високочастотних перешкод живлячої мережі;
• наявність вхідних і вихідних варисторів для захисту від імпульсних перешкод;
• автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечного зниженої або підвищеної напруги і автоматичний повернення в робочий стан після нормалізації напруги;
• автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача з В-характеристикою електромагнітного захисту;
• наявність розширеної цифрової індикації на панелі управління стабілізатора:

— вхідної та вихідної напруги, В;
— вхідного струму, А;
— повної потужності, кВА
— частоти мережі, Гц;
— температури вхідних і вихідних ключів, трансформатора;
— кількості відключень по максимальній напрузі;
— кількості відключень по перегріву;
— кількості спрацьовування захисту ключів;
— номери включених ключів;
— версії плати управління та індикатора;
— відображення коду помилки при виникненні аварійної ситуації

Основні характеристики і особливості експлуатації стабілізатора напруги АМПЕР:

-точність стабілізації - 3,5%;
-ККД стабілізатора не нижче 98%;
-мінімальне робоче вхідна напруга - 100В;
-потужність споживання не більше - 35 Вт;
-час реакції на зміну вхідної напруги - 20 Мс;
-ресурс до 1000000 комутацій;
-небажаність застосування в мережах з дуже неспокійними» мережами;
-прогресивна гібридна технологія симисторно-релейного комутації;
-активна захист від контактів виникнення дуги;
-мінімальний час реакції на зміну вхідної напруги;
-безшумний силовий тороїдальний трансформатор;
-гідна точність стабілізації вихідної напруги;
-не спотворює форму вихідної напруги;
-низьке власне споживання електроенергії на холостому ходу;
-високоточне RMS-вимірювання вхідного напруги;
-наявність аналізатора мережі та стану стабілізатора;
-використання високопродуктивного мікроконтролера управління;
-можливість роботи від бензо/дизель-генераторних установок;
-наявність електронного байпаса;
-контроль вхідної напруги в режимі байпас;
-система захисту від перегріву трансформатора;
-виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
-автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечного зниженої або підвищеної напруги і автоматичний повернення в робочий стан після нормалізації напруги;
-автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача з В-характеристикою електромагнітні захисту;
-наявність розширеної цифрової індикації при включеному режимі стабілізації на панелі управління стабілізатора:
— вхідної та вихідної напруги, В;
— частоти мережі, Гц;
— температури стабілізатора;
— кількості відключень по напрузі;
— кількості відключень по температурі;
— версії плати управління;
— номер включеної ступеня стабілізації;
— час роботи;
— кількість перемикань.

Гарантія 24 міс

Переріз жил кабелю для підключення — 4-30 мм2

Стабілізатор за ступенем захисту від пилу і води має виконання IP20

Тороїдальний автотрансформатор АМПЕР

Трансформатор розробляється і виготовляється на потужностях в Україні.
Повний контроль всіх етапів виробництва забезпечує відповідність технічних параметрів.
Чудова надійність, довговічність і мінімально можливий рівень шуму при роботі.
Володіє найкращими ваговими і навантажувальними характеристиками
Виготовлений за особливою технологією.

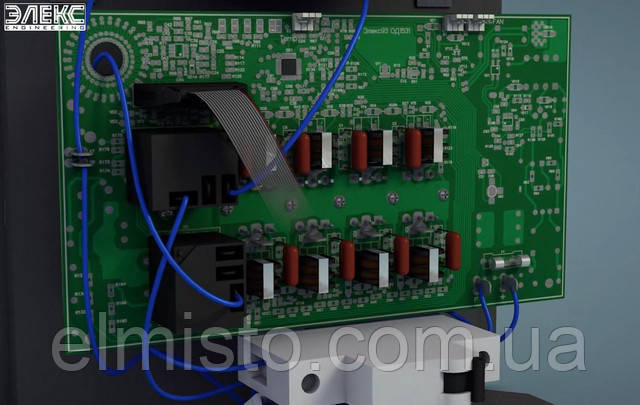

Комутаційний блок стабілізатора АМПЕР

Конструкція блоку захищена патентом і дозволяє витримати до 1000000 комутацій (до 12-15 років роботи).
Володіє вбудованим рішенням «Транзит» (Байпас).
Чудова надійність, довговічність і низький рівень шуму при роботі

Індикація

Всі контрольовані параметри відображаються на цифровому четырехразрядном індикаторі, розташованому на передній панелі стабілізуючого блоку. Перший розряд індикатора відображає тип
відображуваного параметра. Для перегляду всіх параметрів служить кнопка "Вибір індикації".

Охолоджувач силових ключів стабілізатора АМПЕР

Схема підключення стабілізатора АПМЕР до однофазної мережі:

Схема підключення стабілізатора АПМЕР до трифазної мережі:

Принцип роботи стабілізатора :

В процесі роботи контролер стабілізатора відстежує середнє значення вхідного і вихідного напруг, вхідний і вихідний струм, вихідну потужність, частоту мережі і температуру електронних ключів та регулюючого автотрансформатора.
Згідно з результатами вимірювань, контролер перемикає електронні ключі, підтримуючи стабільну вихідну напругу. У разі аварійного підвищення або зниження вхідної напруги або частоти мережі (що може бути в разі роботи стабілізатора від бензо/дизель генератора) контролер відключає всі електронні ключі, тим самим, вимкнути навантаження, не більше ніж за 20 мс. При нормалізації вхідної напруги і частоти мережі підключення навантаження відбувається автоматично.
Контролер відстежує температуру електронних ключів та регулюючого автотрансформатора. При підвищенні температури цих елементів понад 55 °C автоматично включається вентилятор на знижену
потужність і мінімальний шум. При підвищенні температури понад 65 °C вентилятори включаються на повну потужність. Якщо температура продовжує підвищуватися, незважаючи на працюючий вентилятор, і досягне 80 °C, то контролер відключає навантаження, залишаючи включені вентилятори для охолодження. Після нормалізації температурного режиму стабілізатора підключення навантаження відбувається автоматично.
Крім того, в стабілізаторі передбачена струмовий захист, щоб захистити апарат від короткого замикання в навантаженні і від перевищення потужності, споживаної навантаженням, понад граничних параметрів стабілізатора. Вона виконана на автоматичному вимикачі з навантажувальною характеристикою «В».
