Дріт СІП-4 4х16 алюмінієвий ізольований самонесний

Алюмінієвий ізольований дріт СІП-4 4х16 мм2 без несучої жили, із ізоляцією зі зшитого поліетилену використовують для відгалужень від повітряних ліній електропередач до введення та для прокладання стін будівель та інженерних споруд на номінальну напругу до 1 кВ включно з номінальною частотою 50 Гц.

Кабель СІП-4 використовується в атмосфері повітря типів II та III за ГОСТ 15150-69, зокрема на узбережжях морів, солоних озер, у промислових районах і районах засолених пісків.
Матеріали конструкції дроту за встановленої температури їх зберігання й експлуатації не виділяють шкідливих продуктів у концентраціях, небезпечних для організму людини та забруднювальних довкілля.

Конструкція ізольованого дроту СІП-4:

Жили дротів алюмінієві, круглої форми, багатодротові, ущільнені;
Несна нульова жила зроблена з алюмінієвого сплаву, круглої форми, скручена з круглих дротів;
Ізоляція нульової несної жили та захисна ізоляція захищених дротів виконується зі світлостабілізованого зшитого поліетилену;
Ізольовані струмопровідні жили скручені навколо нульової несної жили. Скрутка жил має правий напрямок.

Технічні характеристики алюмінієвого дроту СІП-4:

— вид кліматичного виконання В, категорія розміщення 1,2,3 за ГОСТом 15150-69.
- діапазон температур експлуатації від мінус 60 °C до 50 °C
- монтаж проводиться за температури довкілля, не нижчої від мінус 20 °C,
- радіус вигину під час монтажу, не менш ніж 10D, де D — розрахунковий зовнішній діаметр дроту, у мм
— електричний опір струмопровідних жил постійного струму, що перерахований на температуру 20 °C і 1 км довжини відповідають ГОСТ 22483-77.
— питомий об'ємний опір ізоляції за тривалої допустимої температури нагрівання струмопровідних жил не менш ніж 1·1012 ОМ*см.
- допустиме нагрівання струмопровідних жил під час експлуатації 90 °C,
- допустиме нагрівання струмопровідних жил під час експлуатації за короткого замикання 250 °C
- дріт стійок до впливу сонячного випромінювання
- дріт стійок до циклічного впливу комплексу атмосферних чинників:
- вплив сонячного випромінювання
- вплив температури (70±2) °C,
- вплив дощу,
- вплив температури мінус (40±2) °C.
— термін експлуатації дротів не менш ніж 40 років.
— гарантійний термін експлуатації — 3 роки. Гарантійний термін обчислюється з дати введення дроту в експлуатацію, але не пізніше 6 міс. з дати виготовлення.

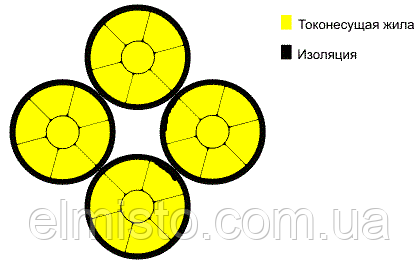

Переріз ізольованого алюмінієвого дроту СІП-4:

Табличні дані для розрахунку ваги дроту СІП-4:
