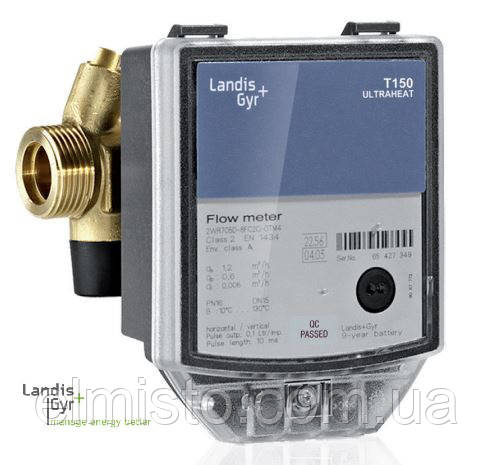

Ультразвуковий витратомір-реєстратор ULTRAHEAT® T150 / 2WR723 Dn20 Qn 1,5 PN16 (Landis+Gyr, Німеччина)

Ультразвукові лічильники-розходомери ULTRAHEAT T150 / 2WR723 Ду-20 Qn 1,5 PN16 (Landis+Gyr) виробництва Німеччини з автономним живленням (батарея 5 або 9 років) є вимірювальними приладами, що вимірюють витрату на ультразвуковому принципі та призначені для застосування в складі теплообчисників для відкритих систем (під'єднуються до очислювачів у системах вимірювання споживаного тепла або холоду в системах водопостачання). Лічильники T150/2WR7 підтримує швидкий імпульсний вихід. Їхні механічні характеристики аналогічні характеристикам ULTRAHEAT®T550/UH50.

Показання лічильника-розхідомера можуть за потреби також зніматися через оптопорт.
Перетворювачі не придатні для систем із водно-гліколевими сумішами.
Витрата T150/ 2WR7 складається з вимірювача витрати (повністю металевого) і приєднаного електронного модуля. Ці два компоненти жорстко з'єднані між собою кабелем.

Об'єм теплоносія вимірюється в перетворювачі витрати за допомогою ультразвукових імпульсів, що надсилаються вздовж потоку та проти нього. Час проходження сигналу від випромінювача до приймача вздовж потоку скорочується, час проходження проти потоку відповідно збільшується. На основі виміряних значень часу розраховується обсяг теплоносія.

Лічильник тепла ULTRAHEAT 2WR7 складається з ультразвукового перетворювача витрати й електронного блока, який може встановлюватися безпосередньо на перетворювача або окремо. Довжина кабелю між перетворювачем і електронним модулем — 3 м. Роздільне встановлення обов'язкове за температури робочого середовища понад 90 °C.

Обчислення об'ємної витрати здійснюється методом вимірювання часу проходження ультразвукових сигналів, що надсилаються у двох напрямках. Цей метод сьогодні визнаний що забезпечує високу точність і довготривалу стабільність. Два ультразвукові приймачі надсилають сигнали одночасно в напрямку потоку та проти нього. Сигнал, що рухається в напрямку потоку, досягає протилежного датчика першим. Отже, за затримкою між двома сигналами обчислюється швидкість потоку, і потім об'ємна витрата. Ультразвукова витрата ULTRAHEAT 2WR7 під'єднується до електронного блока за допомогою трижильного широкосмугового кабелю, що слугує як для передавання сигналів електронного блока, так і для живлення витратомі замка від електронного блока. Витрата генерує сигнал, що відповідає зайвої витрати, або, точніше, кількість імпульсів, пропорційне проливній кількості води.

Ультразвуковий витратомір ULTRAHEAT 2WR7 являє собою статичний ультразвуковий витратомір. Усі вимірювальні та обчислювальні схеми перетворювача зібрані на одній платі, що забезпечує компактність, високу точність вимірювань і надійність роботи приладу.

Основні технічні переваги лічильників ULTRAHEAT 2WR7:

• Ультразвуковий датчик витрати;
• Застосування в складі теплообчисників для відкритих систем;
• Діапазон типорозмірів від qp 0.6 до qp 60;
• Метрологічний клас 1:100 за EN1434, загальний вимірювальний діапазон 1:1000;
• Робоче положення довільне: горизонтально або вертикально;
• Простий монтаж;
• Зони заспокоєння потоку до та після лічильника не потрібні;
• Висока точність, міцність, надійність;
• Немає зношування у зв'язку з тим, що немає рухомих частин;
• Суцільнометалева конструкція вимірювального каналу;
• Tемпературний діапазон від 5 до 130 °C;
• Глибина архівування 36 міс;
• Міжповерковий інтервал 4 роки;
• Оптичний інтерфейс EN 61107;
• Імпульсний біполярний вихід (живлення від вбудованої батареї);
• Живлення від вбудованої батареї (5 або 9 років);
• Реєстрація накопичених річних значень і місячних значень із глибиною архівування 36 місяців (зняття даних через оптичний інтерфейс);
• Самодіагностика, включно з діагностикою забруднення вимірювального каналу перетворювача витрати з завчасним попередженням і реєстрацією дати початку процесу забруднення (Зняття даних через оптичний інтерфейс).

Специфікація стандартного імпульсного виходу:

Тип    відкритий колектор, біполярний
Полярність    немає
Значення імпульсу    див. на лицьовій панелі
Довжина імпульсу    див. на лицьовій панелі
Послідовність імпульсів    пакетами, кожен по 0.5 з у пакеті
Довжина кабелю    2 м
Напруга    максимальне 30 В
Ток    максимальний 30 мА
Втрата напруги    < 0.3 В за 10 мА
Діелектрична міцність    500 Вeff (гальванічно роз'їдає.)
Інші типи імпульсних виходів OB, OD EN 1434 (опції на замовлення)
Варіант OB (по EN 1434):
Напруга    максимальне 30 В
Ток    максимальний 30 мА
Втрата напруги    приблизно 1,2 В за 20 мА
Полярність    є
Варіант OD (по EN 1434):
Напруга    максимальне 30 В
Ток    максимальний 0,5 мА
Втрата напруги    < 0,3 В за 0,1 мА
Полярність    є

Довжина імпульсного кабелю

Максимальна довжина імпульсного кабелю залежить від довжини імпульсу та електричних властивостей використовуваного кабелю (потужність), а також вхідного ланцюга приєднаного очислювача (Ri). Як приклад, максимальна довжина приблизно 100 м відповідає звичайному дводротовому кабелю й Ri = 100 кOм вирахунку, або приблизно 10 м для Ri = 1 MOм. Необхідно дотримуватися додаткових обмежень для під'єднуваного лічильника!

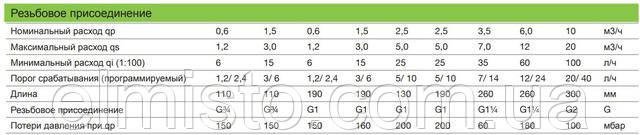

Метрологічних характеристики муфтових витрат ULTRAHEAT 2WR7:

Гарантійний термін експлуатації ULTRAHEAT 2WR7 — 2 роки.
