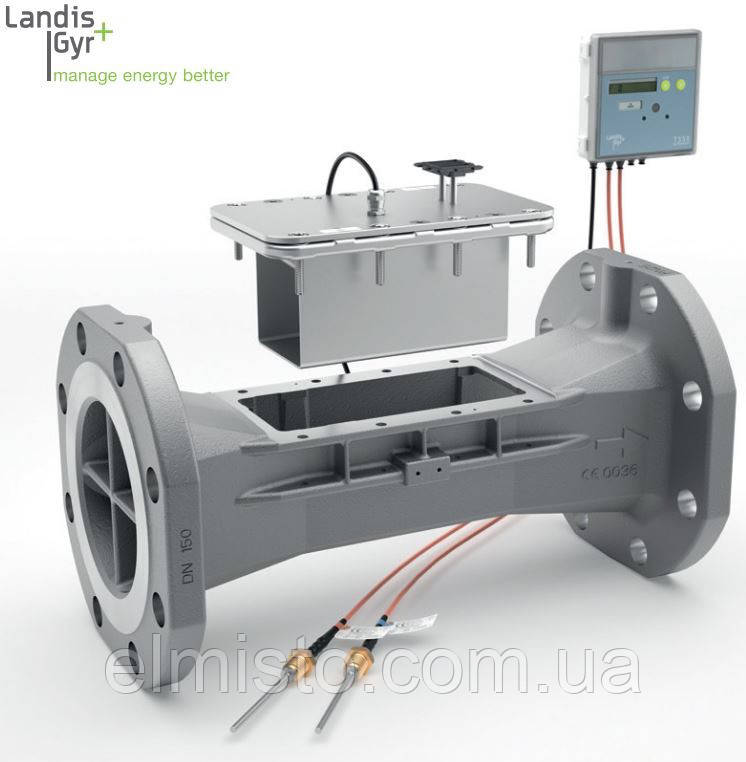

Ультразвукові фланцеві лічильники-розходомери Landis+Gyr ULTRAHEAT T150 / 2WR783 Ду100 Qn 60,0 PN25 з автономним живленням (батарея 5 або 9 років) є вимірювальними приладами, що вимірюють витрату на ультразвуковому принципі та призначені для застосування в складі теплообчисників для відкритих систем (під'єднуються до очислювачів у системах вимірювання споживаного тепла або холоду в системах водопостачання). Лічильники T150/2WR7 підтримує швидкий імпульсний вихід. Їхні механічні характеристики аналогічні характеристикам ULTRAHEAT®T550/UH50.
Прилади виготовлені на підприємстві Landis+Gyr GmbH, Nürnberg Germany.
Показання лічильника-розхідомера можуть за потреби також зніматися через оптопорт.
Перетворювачі не придатні для систем із водно-гліколевими сумішами.
Витрата T150/ 2WR7 складається з вимірювача витрати (повністю металевого) і приєднаного електронного модуля. Ці два компоненти жорстко з'єднані між собою кабелем.
Об'єм теплоносія вимірюється в перетворювачі витрати за допомогою ультразвукових імпульсів, що надсилаються вздовж потоку та проти нього. Час проходження сигналу від випромінювача до приймача вздовж потоку скорочується, час проходження проти потоку відповідно збільшується. На основі виміряних значень часу розраховується обсяг теплоносія.
Лічильник тепла ULTRAHEAT 2WR7 складається з ультразвукового перетворювача витрати й електронного блока, який може встановлюватися безпосередньо на перетворювача або окремо. Довжина кабелю між перетворювачем і електронним модулем — 3 м. Роздільне встановлення обов'язкове за температури робочого середовища понад 90 °C.
Обчислення об'ємної витрати здійснюється методом вимірювання часу проходження ультразвукових сигналів, що надсилаються у двох напрямках. Цей метод сьогодні визнаний що забезпечує високу точність і довготривалу стабільність. Два ультразвукові приймачі надсилають сигнали одночасно в напрямку потоку та проти нього. Сигнал, що рухається в напрямку потоку, досягає протилежного датчика першим. Отже, за затримкою між двома сигналами обчислюється швидкість потоку, і потім об'ємна витрата. Ультразвукова витрата ULTRAHEAT 2WR7 під'єднується до електронного блока за допомогою трижильного широкосмугового кабелю, що слугує як для передавання сигналів електронного блока, так і для живлення витратомі замка від електронного блока. Витрата генерує сигнал, що відповідає зайвої витрати, або, точніше, кількість імпульсів, пропорційне проливній кількості води.
Ультразвуковий витратомір ULTRAHEAT 2WR7 являє собою статичний ультразвуковий витратомір. Усі вимірювальні та обчислювальні схеми перетворювача зібрані на одній платі, що забезпечує компактність, високу точність вимірювань і надійність роботи приладу.
Основні технічні переваги лічильників ULTRAHEAT 2WR7:
- Ультразвуковий датчик витрати;
- Застосування в складі теплообчисників для відкритих систем;
- Діапазон типорозмірів від qp 0.6 до qp 60;
- Метрологічний клас 1:100 за EN1434, загальний вимірювальний діапазон 1:1000;
- Робоче положення довільне: горизонтально або вертикально;
- Простий монтаж;
- Зони заспокоєння потоку до та після лічильника не потрібні;
- Висока точність, міцність, надійність;
- Немає зношування у зв'язку з тим, що немає рухомих частин;
- Суцільнометалева конструкція вимірювального каналу;
- Tемпературний діапазон від 5 до 130 °C;
- Глибина архівування 36 міс;
- Міжповерковий інтервал 4 роки;
- Оптичний інтерфейс EN 61107;
- Імпульсний біполярний вихід (живлення від вбудованої батареї);
- Живлення від вбудованої батареї (5 або 9 років);
- Реєстрація накопичених річних значень і місячних значень із глибиною архівування 36 місяців (зняття даних через оптичний інтерфейс);
- Самодіагностика, включно з діагностикою забруднення вимірювального каналу перетворювача витрати з завчасним попередженням і реєстрацією дати початку процесу забруднення (Зняття даних через оптичний інтерфейс).
Специфікація стандартного імпульсного виходу:
Тип відкритий колектор, біполярний
Полярність немає
Значення імпульсу див. на лицьовій панелі
Довжина імпульсу див. на лицьовій панелі
Послідовність імпульсів пакетами, кожен по 0.5 з у пакеті
Довжина кабелю 2 м
Напруга максимальне 30 В
Ток максимальний 30 мА
Втрата напруги < 0.3 В за 10 мА
Діелектрична міцність 500 Вeff (гальванічно роз'їдає.)
Інші типи імпульсних виходів OB, OD EN 1434 (опції на замовлення)
Варіант OB (по EN 1434):
Напруга максимальне 30 В
Ток максимальний 30 мА
Втрата напруги приблизно 1,2 В за 20 мА
Полярність є
Варіант OD (по EN 1434):
Напруга максимальне 30 В
Ток максимальний 0,5 мА
Втрата напруги < 0,3 В за 0,1 мА
Полярність є
Довжина імпульсного кабелю
Максимальна довжина імпульсного кабелю залежить від довжини імпульсу й електричних властивостей використовуваного кабелю (потужність), а також вхідного ланцюга приєднаного очислювача (Ri). Як приклад, максимальна довжина приблизно 100 м відповідає звичайному дводротовому кабелю й Ri = 100 кOм вирахунку, або приблизно 10 м для Ri = 1 MOм. Необхідно дотримуватися додаткових обмежень для під'єднуваного лічильника!
Метрологічні характеристики фланцевих витратами ULTRAHEAT 2WR7:
Габаритні розміри фланцевого лічильника ULTRAHEAT 2WR783:
Гарантійний термін експлуатації ULTRAHEAT 2WR7 — 2 роки.
Внимание! Всі товари, представлені в магазині ЕлМісто, сертифіковані в Україні, проходять технічну перевірку на працездатність і забезпечуються гарантійним і післягарантійним обслуговуванням згідно з чинною редакції Закону України «Про захист прав споживачів». З моменту купівлі в нас товару ми надаємо всебічну технічну, інформаційну та сервісну підтримку.
Доставка товару виробляється у всі міста України транспортними компаніями.
Цей товар також шукають як фланцеві , парники холодної та гарячої води Landis+Gyr ULTRAHEAT 2WR7 DN100 фланець, купити ультразвуковий водомір на холодну та гарячу воду ULTRAHEAT 2WR7 DN 100, ціна лічильника для води ULTRAHEAT 2WR7 Ду 100 в Харкові, вартість ультразвукових лічильників води ULTRAHEAT 2WR7 Ду 100, лобильники витратоміри Landis+Gyr ULTRAHEAT 2WR7 Dn100, the ULTRAHEAT®/ ULTRACOLD® T150 (2WR7…) flow sensor
ЕлМісто — найвигідніший інтернет-магазин електрообладнання за низькою ціною.
Замовляйте фланцовий водообчисник ULTRAHEAT 2WR7 за вигідною ціною в Харкові.
Доставка здійснюється в міста:
Борисполь, Александрія, Алчевськ, Артемівськ, Ахтирка, Біла Церква, Белгородо-Днестрівський, Бердічев, Бердянськ, Боярка, Бровари, Васильовка, Винниця, Вишневе, Володимир-Волинський, Знесенеск, Геніческ, Глосно, Глухів, Горкалів, Дніпродзержинськ, Дніпропетровск, Дніпроручний, Донецьк, Дрогозвичай, Дружківка, Дубно, Дунаївці, Єнаківо, Жовті Води, Житомир, Запоріжжя, Знаменя, Золотоноша, Івано-Франковск, Гусак, Кавчевс, Калуш, Каменець-Подольська, Каменка-Дневська, Карлівка, Каховка, Київ, Кировград, Ковель, Колом'я, Комсомольск, Конотоп, Костонь, Коростинь, Ковчев, Комірськ, Красеньск, Красноп-град, Червоно-дон, Червоноперекопск, Кременчуг, Крилевий Рог, Кролівець, Кузнєвськ, Лісичас, Лозова, Лубни, Луганськ, Луцк, Львів, Макеївка, Марганець, Маріополь, Мелітополь, Мена, Міргоя, Морільов - Підольський, Мукачево, Надувна, Нежин, Ніколаєв, Нікополь, Нова Кахівка, Нова Волінськ, Новаград-Волинський, Обухів, Одеса, Павлоград, Першомайс, Пологи, Пологи, Півтора, Пір'ятин, Прилуки, Рава-Руська, Діляна, Ромни, Свердловськ, Світлодонець, Селодонець, Славута, Слов'янський, Селенс, Селена, Стаханів, Сторожинець, Стррий, Суми, Тернополь, Токмак, Торіз, Ужгорода, Умань, Фастци, Харц, Харсон, Херсон, Херсон, Хмельницький, Хуст, Червоноград, Черкаси, Чернігів, Чорниці, Енергодар, південноукраїнськ.
Ви можете подивитися технічні характеристики ультразвукового водообчисника Landis & Gyr ULTRAHEAT T150 / 2WR783 перед оформленням замовлення. Також на сайті представлений опис і фото лічильника води Landis&Gyr ULTRAHEAT T150 / 2WR783 фланець.
Якщо Ви бажаєте купити фланцевий витратомір Landis&Gyr ULTRAHEAT T150 / 2WR783 або задати питання про товар, то Ви можете зателефонувати нам за телефонами: (057) 712-03-91, (097) 319-09-29, (050) 788-388-6, написати на email: info@elmisto.com.ua
Основні | |
---|---|
Стан | Новий |
Мінімальна витрата, Qmin | 0.6 куб.м/год |
Кількість обслуговуваних трубопроводів | Одноканальний |
Максимальна витрата, Qmax | 120 куб.м/год |
Тип лічильника | Електронний |
Вид водолічильника | Ультразвуковий |
Тип приєднання | Фланцеве |
Метрологічний клас | В |
Країна виробник | Німеччина |
Гарантійний термін | 18 міс |
Умовний прохід | 100 мм |
Номінальна витрата, Qn | 60 куб.м/год |
Виробник | Landis+Gyr |
Використання | Для холодної води, Для гарячої води |
Вага | 22 кг |
Спосіб монтажу | Горизонтальний/вертикальний/похилий |
Тип теплолічильника | Ультразвуковий |
Вимірювана середа | Вода |
Габаритні розміри | |
Монтажна довжина | 360 мм |
Додаткові характеристики | |
Міжповірочний інтервал | 4 років |
Максимальна температура вимірюваного середовища | 150 град. |
Мінімальна температура вимірюваного середовища | 5 град. |
Робочий тиск | 25 бар |
Матеріал корпусу | Латунь |
Користувацькі характеристики | |
Вимірювання витрати, max | 1.2 |
Область застосування лічильника | Комунально-побутової |
Приєднувальний розмір | 3/4" |
