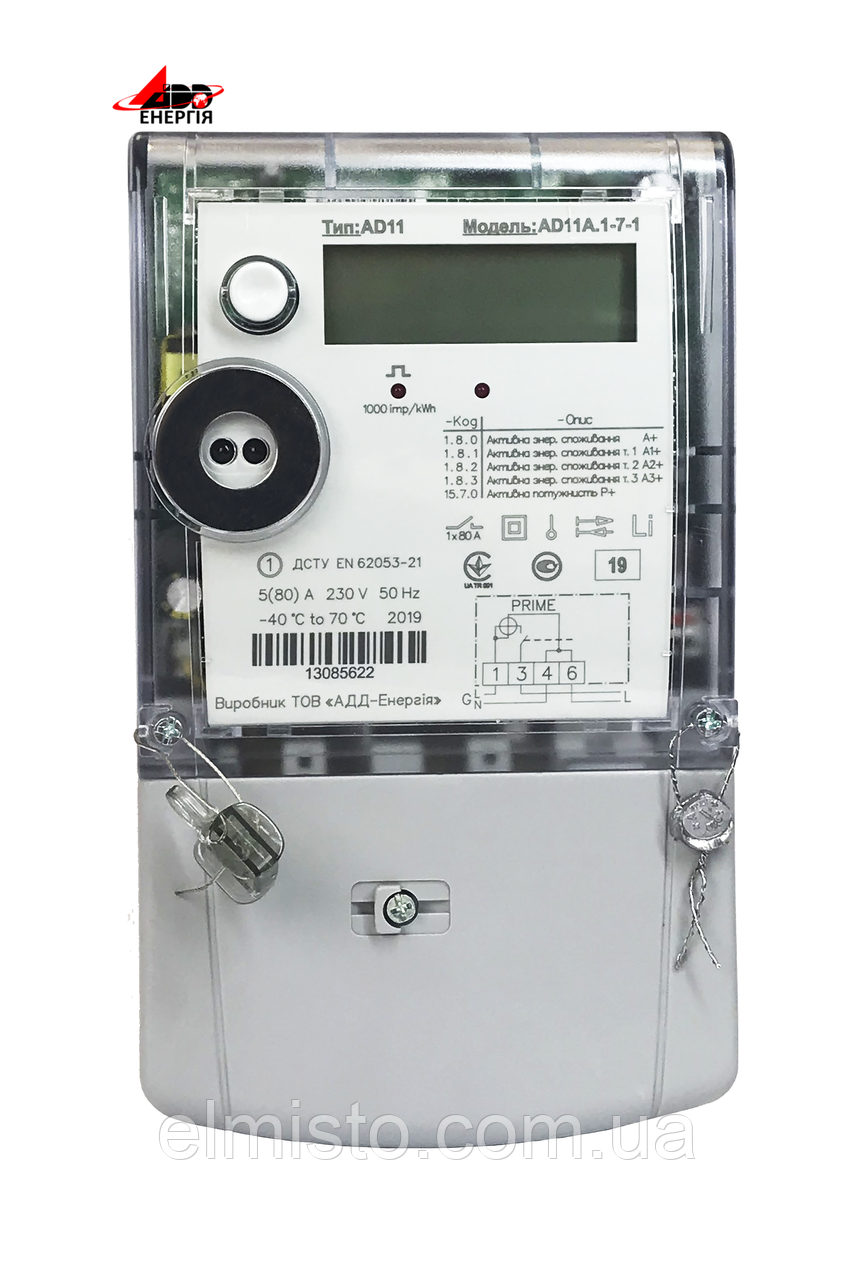

Багатофункціональні електролічильники AD11A.1 з GPRS модемом 230В 5(80)А А± (заміна NP-07)

Однофазний електронний багатотарифний лічильник AD11A.1 з GPRS-модулем, 5-80А 230В активна енергія (імпорт/експорт) клас точн.1,0 (заміна електролічильникам NP-07 1F.1SM-U та NP-06) предназначен для обліку споживаної електроенергії побутовими та юридичними абонентами і має кращі функціональні можливості: вбудований PLC-модем, реле включення / відключення навантаження, підтримує облік за тарифами диференційованими за періодом часу (зонні тарифи), може використовуватись для «зеленої генерації».

Однофазний електролічильник електричної енергії AD11A.1 призначений для автоматизації обліку споживання електроенергії в мережі 0,4 кВ. Електролічильник може працювати як автономно, так і в складі системи обліку ADDAX IMS. У разі роботи в складі системи дані з лічильника автоматично передаються на маршрутизатор RTR 8 (за розкладом/ запитом) через PLC-модем. З маршрутизатора дані надходять на сервер постачальника.
Електролічильник електроенергії AD11A.1 з цифровим дисплеєм має вбудований модуль незалежної пам'яті, в разі зникнення напруги запам'ятовує останні показники лічильника і виводить їх на дисплей. Інформативний дисплей з підсвічуванням в залежності від налаштувань може відображати наступні дані:

• активну енергію;
• активну потужність;
• ID лічильника;
• дату і час;
• дані про тариф;
• причину відключення реле;
• наявність диференціального струму;
• помилку синхронізації часу;
• рівень низького заряду батареї;
• стан кришки лічильника та клемної кришки.

 Монтаж, демонтаж, опломбування, повірка та ремонт однофазного лічильника AD11A.1 повинні проводитися виключно кваліфікованими фахівцями уповноважених організацій. Зовнішня установка лічильника допускається виключно в захисні бокси. Метрологічні параметри лічильника відповідають стандартам ДСТУ ІЕС 62053-21. Повірка лічильника проводиться державними метрологічними службами відповідно до методики повірки. Первинна повірка лічильника проводиться заводом-виробником, відразу при випуску пристрою з виробництва.

Купити електрообчисник AD11A.1 FSK «ADDAX IMS» 230В 5(80)A в Україні: Черніг, Харків, Кременчуг, Кропивницький, Київ, Полтава — інтернет-магазин «ЕлМісто»

Функції електролічильника AD11A.1:

МОДЕЛЬ ДАНІХ

• Стандартна модель даних
• Стандартні протоколи зв’язку
• Відкрита взаємодія

ВБУДОВАНИЙ ГОДИННИК

• Годинник реального часу (RTC)
• Точність годинника – 0.5 с/доба
• Зовнішня синхронізація
• Робота в «сплячому режимі» за рахунок батарейки
• Автоматичний перехід на зимовий/літній час

ВИМІРЮВАННЯ ЕЛЕКТРИЧНИХ ПАРАМЕТРІВ

• Активна енергія, клас точності 1.0, експорт та імпорт
• Споживання та генерація
• Потужність, максимальне навантаження (інтервал, за який беруться середні  значення: 15’, 30’, 60’, доба, місяць)
• Напруга, поточна і середня
• Струм в фазі, в нейтралі, різниця

ПРЕДСТАВЛЕННЯ ОБЛІКОВИХ ДАНИХ

•  Поточні покази лічильника
•  Періодичні покази лічильника (добові, щомісячні)
•  Інтервальні покази лічильника (5’, 10’, 15’, 30’, 60')
•  Дані з міткою часу

ЗБЕРЕЖЕННЯ ДАНИХ

•  Енергонезалежна пам’ять
•  Глибина і тривалість збереження даних залежить від типу і кількості даних і може бути розширена для одних даних за рахунок інших
•  До 4-х інтервальних профілів. Наприклад:

- 15-ти хвилинні дані (профіль 4):
1 параметр глибиною 10 000 записів, час збереження орієнтовно 102 дні;
8 параметрів глибиною 2857 записів кожний, час збереження орієнтовно 29 днів;
- часові дані (профіль 3):
1 параметр глибиною 1020 записів,час збереження орієнтовно 42 дні;
8 параметрів глибиною 264 записів кожний, час збереження орієнтовно 11 днів;
- добові дані (профіль 2):
1 параметр глибиною 340 записів, час збереження орієнтовно 340 днів;
8 параметрів глибиною 88 записів кожний, час збереження орієнтовно 88 днів;
- білінгові дані (профіль 1):
1 параметр глибиною 340 записів, час збереження орієнтовно 340 дні;
8 параметрів глибиною 88 записів кожний, час збереження орієнтовно 88 днів.
БАГАТОТАРИФНИЙ ОБЛІК

•  До 6-ти тарифних реєстрів
•  Допустима кількість переключень за добу - 24
•  Індикатор тарифу виводиться на дисплей і передається у зовнішню систему
•  Можливість дистанційної (через PLC) чи локальної зміни тарифних планів

КАЛЕНДАР

•  12 сезонів за рік
•  До 7-ми добових профілів в тижні
•  До 30-ти спеціальних днів в році

ВПАДОВАНИЙ ДИСПЛЕЙ

•  LCD, 8 символів, плаваючий формат
•  Спеціальні символи, ідентифікація даних
•  Відображення облікових даних і фіксованих повідомлень
•  Динамічна зміна екранів
•  Вбудований тест самоперевірки
•  «Сплячий режим»
•  Підсвічення

ПІДТРИМКА ТЕСТОВОГО ВІХУ

•  Виходи: LED, оптичний порт
•  Контрольовані параметри: активна енергія

ОБРОБКА ПІДІЙ

•  Поточний стан функціональних вузлів і параметрів лічильника, а також аварійні події з міткою часу
•  Опрацювання стандартного набору подій, в тому числі: реєстрація в спеціальних журналах і реєстрах, відправка звіту по подіям, відображення на дисплеї і відключення навантаження в певних випадках
•  До 8-ми типів журналів подій

КЕРУВАННЯ НАВАНТАЖЕННЯМ

•  Вбудоване основне реле (80 A, 100А)
•  Способи керування:

- дистанційне (по команді)
- локальне (по умові)
- ручне (кнопкою)

•  Відображення стану реле на дисплеї

КЕРУВАННЯ СИЛОВИМ НАВАНТАЖЕННЯМ*

•  Вбудоване додаткове реле (5 A), яке керує зовнішнім контактором
•  Способи керування:

- дистанційне (по команді)
- локальне (за розкладом)
КОНТРОЛЬ ЯКОСТІ ЛЕКТРОЄНЕРГІЇ

•  Показники якості, що формуються:

- Середня напруга
- Спади напруги (Sags)
- Перевищення напруги (Swells)
- Простої (Outages)
- Частота мережі

•  Спеціальні лічильники і журнали для збереження отриманих даних
•  Конфігурування меж параметрів локально і віддалено

МОНІТОРИНГ

•  Обмежувальні значення для параметрів:

- активна потужність
- стум/напруга
- заряд батареї
- температура
- диференційний струм
- частота
- cos φ та ін.

•  Конфігурування обмежувальних значень і відповідних дій у випадку виходу за встановлені межі
•  Можливість відключення споживача у випадку виходу параметрів за встановлені межі
•  Реєстрація в журналах подій

ЗАХИСТ ВІД МАХІНАЦІЙ І КРАДІЖОК

•  Постійний моніторинг, включаючи період перебування в «сплячому режимі»
•  Види порушень, що контролюються:

- Відкриття кришки корпусу
- Відкриття кришки клемника
- Недопустима різниця струмів
- Зворотне підключення лічильника
- Недопустиме зовнішнє магнітне поле

•  Захисні пломби

СВІДОМОНТРОЛЬ ЛАЧИЛЬНИКА

•  Вбудовані тести для проведення разового і постійного самоконтролю
•  Реєстрація результатів
•  Оперативна реакція на критичні помилки

БЕЗПЕКА ІНФОРМАЦІЇ

•  Криптографічний захист комунікацій
•  Регламентований доступ до даних
•  Реєстрація подій
•  Захист програмно-апаратних засобів

ПЕРЕДАЧА ДАНИХ

•  Передача даних по зовнішньому запиту чи за розкладом
•  Варіанти запитів:

- Запит концентратора (через LV PLC)
- Запит HHU (через оптичний порт)
ЗВ’ЯЗОК ПО СИЛОВИМ ЛІНІЯМ (PLC)

•  Метод модуляції: FSK, S-FSK, OFDM (Prime, G3)
•  PLC модем вбудований
•  Відповідність вимогам електромагнітної сумісності
•  Механізм автовизначення
•  Механізм ретрансляції (до 7-ми рівнів)

ОПТИЧНИЙ ПОРТ

•  Швидкість передачі 9600 bps
•  Можливість локального обміну даними і параметризації лічильника

ПАРАМЕТРИЗАЦІЯ ЛІЧИЛЬНИКА

•  Дистанційне (PLC) чи локальне конфігурування
•  Доступ, регламентований з Центру
•  Реєстрація подій

ОНОВЛЕННЯ ПРОГРАМНИХ ЗАСОБІВ

•  Локальне оновлення програмного забезпечення через оптичний порт
•  Дистанційне оновлення програмного забезпечення

РЕЗЕРВНЕ ЖИВЛЕННЯ

•  Батарейка для живлення лічильника в «сплячому режимі» (термін служби до 20 років)

КЛЕМНИК

•  Стандартний діаметр клем: D = 8.5 мм

КОРПУС

•  Світлий корпус з вогнестійкого ударостійкого полікарбонату
•  Клас захисту від проникнення вологи та пилу - IP 54 (При встановлені зовні приміщень необхідно використовувати додаткові захисні кожухи)

МОНТАЖ

•  В 3-х фіксуючих точках чи на DIN рейку (35 мм)

ІНШІ ОПЦІЇ

•  Виявлення магнітного поля - датчик Холла
•  Виявлення диференційного струму:

-– шунт в фазному колі і трансформатор струму (TA) в нейтралі
- шунт в фазовому колі і датчик диференційного струму (котушка) в нейтралі

________* — опція

Габаритні розміри лічильника AD11A.1:

Покази дисплею електролічильника AD11A.1:

Модельний ряд обладнання ADDAX IMS AD:
