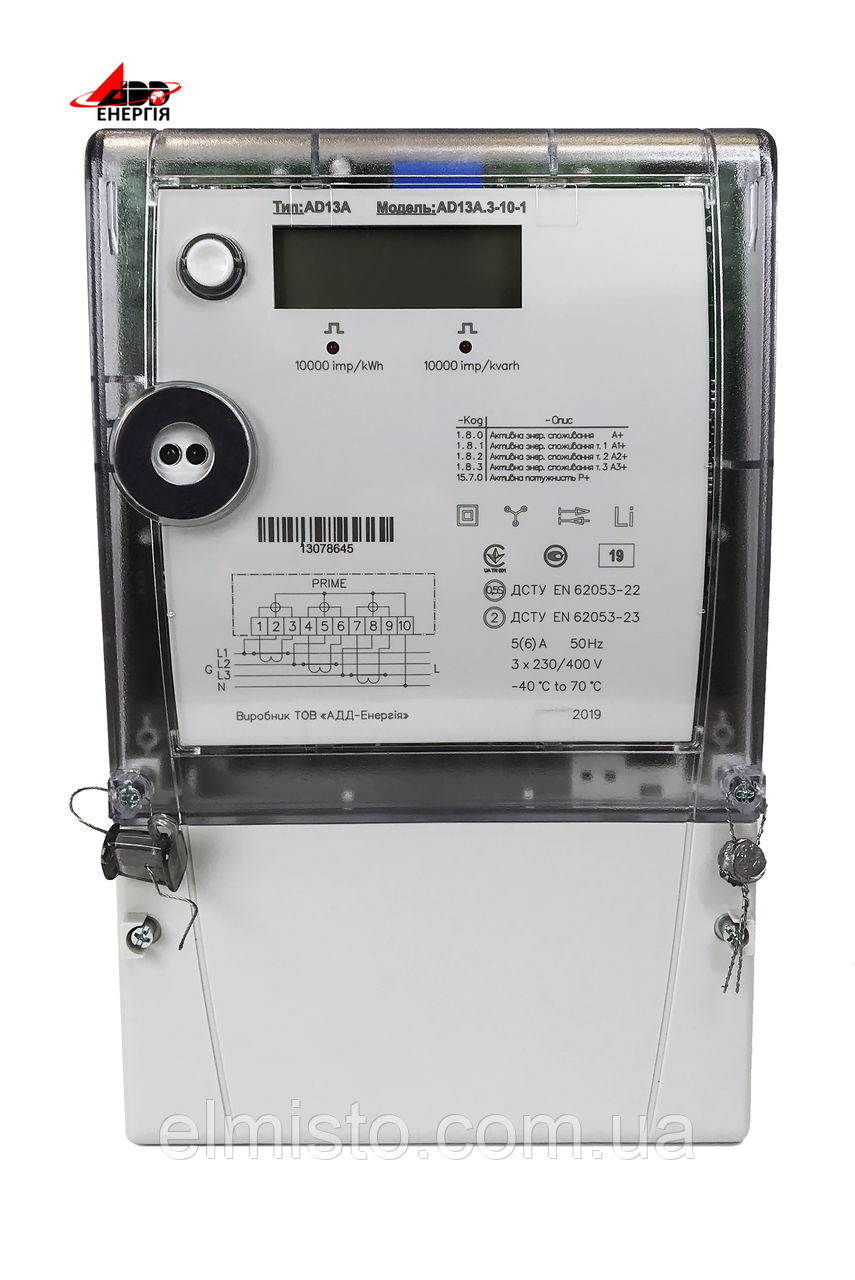

Лічильник трифазний багатотарифний AD13A.3 (PRIME), 5(6)А 3x230/400В A±, R±, PLC-модем, IP54 (заміна NP-07)

Електронні лічильники електричної енергії трифазні трансформаторного включення моделі AD13A.3 PRIME, 5(6)А 3x230/400 В призначені для вимірювання поточної потужності та спожитої/згенерованої активної та реактивної електричної енергії (A±, R±) в трифазних колах змінного струму, в однотарифному або багатотарифному режимі, клас точн.0,5s/2,0 (заміна електролічильникам NP-07 та NP-06). Лічильники можуть використовуватись автономно, або в складі системи обліку — «ADDAX IMS». Лічильники обладнані внутрішнім модемом прийому-передачі даних по силовим лініям мережі 0,4 кВ (технологія PLC), може використовуватись для «зеленої генерації». У разі роботи в складі системи дані з лічильника автоматично передаються на маршрутизатор RTR 8 (за розкладом/ запитом) через PLC-модем. З маршрутизатора дані надходять на сервер постачальника.

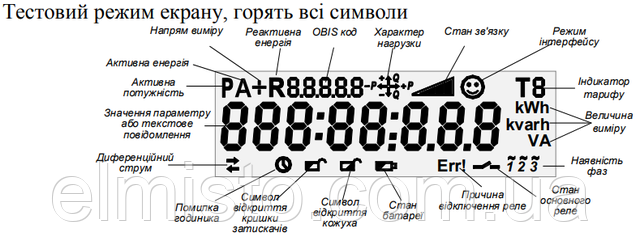

Лічильник електроенергії AD13A.3 з цифровим дисплеєм має вбудований модуль незалежної пам'яті, в разі зникнення напруги запам'ятовує останні показники лічильника і виводить їх на дисплей. Інформативний дисплей з підсвічуванням в залежності від налаштувань може відображати наступні дані:

• активну / реактивну енергію;
• активну / реактивну потужність;
•  ID лічильника;
• дату і час;
• дані про тариф;
• причину відключення реле;
• наявність диференціального струму;
• помилку синхронізації часу;
• рівень низького заряду батареї;
• стан кришки лічильника та клемної.

 Монтаж, демонтаж, опломбування, повірка та ремонт трифазного електролічильника AD13A.3 повинні проводитися виключно кваліфікованими фахівцями уповноважених організацій. Зовнішня установка лічильника допускається виключно в захисні бокси. Метрологічні параметри лічильника відповідають стандартам ГОСТ 30207-94, ДСТУ ІЕС 61326-1. Повірка електролічильника проводиться державними метрологічними службами відповідно до методики повірки. Первинна повірка лічильника проводиться заводом-виробником, відразу при випуску пристрою з виробництва.

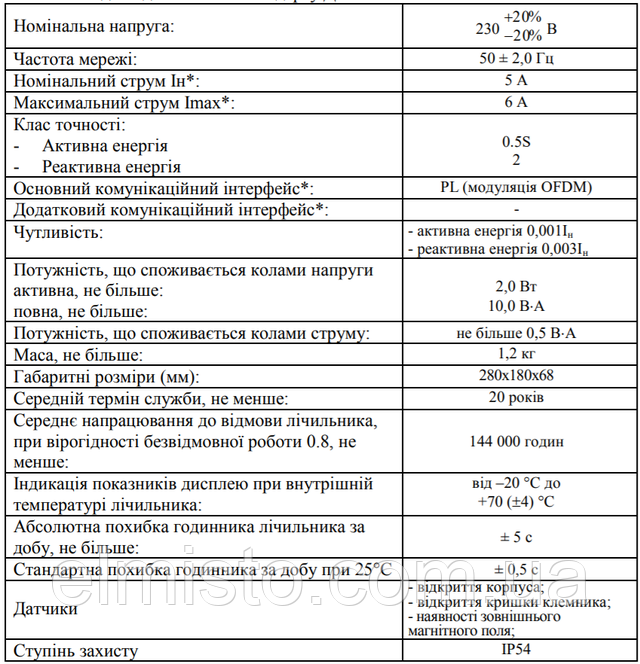

Технічні характеристики електролічильника AD13A.3:

Купити електрообчисник AD13A.3 (PRIME) «ADDAX IMS» 230В 5(6)A в Україні: Суми, Харків, Кременчуг, Чернігів, Київ, Полтава — інтернет-магазин «ЕлМісто».

Функції електролічильника AD13A «ADDAX IMS»:

МОДЕЛЬ ДАНІХ

•  Стандартна модель даних
•  Стандартні протоколи зв’язку
•  Відкрита взаємодія

ВБУДОВАНИЙ ГОДИННИК

•  Годинник реального часу (RTC)
•  Точність годинника – 0.5 с/доба
•  Зовнішня синхронізація
•  Робота в «сплячому режимі» за рахунок батарейки
•  Автоматичний перехід на зимовий/літній час

ВИМІРЮВАННЯ ЕЛЕКТРИЧНИХ ПАРАМЕТРІВ

•  Активна енергія, клас точності 0,5s, споживання та генерація
•  Реактивна енергія, клас точності 2.0, 4 квадранта
•  Потужність, максимальне навантаження (інтервал, за який беруться середні значення: 15’, 30’, 60’, доба, місяць)
•  Напруга, поточна і середня
•  Струм в фазі, в нейтралі, різниця

ПРЕДСТАВЛЕННЯ ОБЛІКОВИХ ДАНИХ

•  Поточні покази лічильника
•  Періодичні покази лічильника (добові, щомісячні)
•  Інтервальні покази лічильника (5’, 10’, 15’, 30’, 60')
•  Дані з міткою часу

ЗБЕРЕЖЕННЯ ДАНИХ

•  Енергонезалежна пам’ять
•  Глибина і тривалість збереження даних залежить від типу і кількості даних і може бути розширена для одних даних за рахунок інших
•  До 4-х інтервальних профілів. Наприклад:  - 15-ти хвилинні дані:

1 параметр глибиною 12920 записів, час збереження орієнтовно 134 дні;
8 параметрів глибиною 3268 записів кожний, час збереження орієнтовно 34 дні;
- часові дані:
1 параметр глибиною 1020 записів, час збереження орієнтовно 42 дні;
8 параметрів глибиною 258 записів кожний, час збереження орієнтовно 10 днів
БАГАТОТАРИФНИЙ ОБЛІК

•  До 6-ти тарифних реєстрів
•  Допустима кількість переключень за добу - 24
•  Індикатор тарифу виводиться на дисплей і передається у зовнішню систему
•  Можливість дистанційної (через PLC) чи локальної зміни тарифних планів

КАЛЕНДАР

•  12 сезонів за рік
•  До 7-ми добових профілів в тижні
•  До 30-ти спеціальних днів в році

ВПАДОВАНИЙ ДИСПЛЕЙ

•  LCD, 8 символів, плаваючий формат
•  Спеціальні символи, ідентифікація даних

Відображення облікових даних і фіксованих повідомлень

•  Динамічна зміна екранів
•  Вбудований тест самоперевірки
•  «Сплячий режим»
•  Підсвічення

ПІДТРИМКА ТЕСТОВОГО ВІХУ

•  Виходи: LED, оптичний порт
•  Контрольовані параметри:

            активна енергія
            реактивна енергія
ОБРОБКА ПІДІЙ

•  Поточний стан функціональних вузлів і параметрів лічильника, а також аварійні події з міткою часу
•  Опрацювання стандартного набору подій, в тому числі: реєстрація в спеціальних журналах і реєстрах, відправка звіту по подіям, відображення на дисплеї і відключення навантаження в певних випадках
•  До 8-ми типів журналів подій

КЕРУВАННЯ НАВАНТАЖЕННЯМ

•  Вбудоване основне реле (5 A)
•  Способи керування:

- дистанційно (по команді)
- локально (по умові)
- ручне (кнопкою)

•  Відображення стану реле на дисплеї

КЕРУВАННЯ СИЛОВИМ НАВАНТАЖЕННЯМ*

•  Вбудоване додаткове реле (5 A), яке керує зовнішнім контактором
•  Способи керування:

- дистанційно (по команді)
- локально (за розкладом)
КОНТРОЛЬ ЯКОСТІ ЕЛЕКТРОЄНЕРГІЇ

•  Показники якості, що формуються:

- Середня напруга
- Спади напруги (Sags)
- Перевищення напруги (Swells)
- Простої (Outages)
- Частота мережі

•  Спеціальні лічильники і журнали для збереження отриманих даних
•  Конфігурування меж параметрів локально і віддалено

МОНІТОРИНГ

•  Обмежувальні значення для параметрів:

- активна потужність
- стум/напруга
- заряд батареї
- температура
- диференційний струм
- частота
- cos φ та ін.

•  Конфігурування обмежувальних значень і відповідних дій у випадку виходу за встановлені межі
•  Можливість відключення споживача у випадку виходу параметрів за встановлені межі
•  Реєстрація в журналах подій

ЗАХИСТ ВІД МАХІНАЦІЙ І КРАДІЖОК

•  Постійний моніторинг, включаючи період перебування в «сплячому режимі»
•  Види порушень, що контролюються:

- Відкриття кришки корпусу
- Відкриття кришки клемника
- Недопустима різниця струмів
- Зворотне підключення лічильника
- Недопустиме зовнішнє магнітне поле

•  Захисні пломби

СВІДОМОНТРОЛЬ ЛАЧИЛЬНИКА

•  Вбудовані тести для проведення разового і постійного самоконтролю
•  Реєстрація результатів
•  Оперативна реакція на критичні помилки

БЕЗПЕКА ІНФОРМАЦІЇ

•  Криптографічний захист комунікацій*
•  Регламентований доступ до даних
•  Реєстрація подій
•  Захист програмно-апаратних засобів
•  Захист програмно-апаратних засобів

ПЕРЕДАЧА ДАНИХ

•  Передача даних по зовнішньому запиту чи за розкладом
•  Варіанти запитів:

- Запит концентратора (через LV PLC)
- Запит HHU (через оптичний порт)
ЗВ’ЯЗОК ПО СИЛОВИМ ЛІНІЯМ (PLC)

•  Метод модуляції: FSK, S-FSK, OFDM (Prime, G3)
•  Вбудований PLC модем
•  Відповідність вимогам електромагнітної сумісності
•  Механізм автовизначення
•  Механізм ретрансляції (до 7-ми рівнів)

ОПТИЧНИЙ ПОРТ

•  Швидкість передачі 9600 bps
•  Можливість локального обміну даними і параметризації лічильника

ПАРАМЕТРИЗАЦІЯ ЛАЧИЛЬНИКА

•  Дистанційне (PLC) чи локальне конфігурування
•  Доступ, регламентований з Центру
•  Реєстрація подій

ОНОВЛЕННЯ ПРОГРАМНИХ ЗАСОБІВ

•  Локальне оновлення програмних засобів через оптичний порт

РЕЗЕРВНЕ ЖИВЛЕННЯ

•  Батарейка для живлення лічильника в «сплячому режимі» (термін служби до 20 років)

КЛЕМНИК

•  Стандартний діаметр клем: D = 8.5 мм

КОРПУС

•  Світлий корпус з вогнестійкого ударостійкого полікарбонату
•  Клас захисту від проникнення вологи та пилу - IP 54 (При встановлені зовні приміщень необхідно використовувати додаткові захисні кожухи)

МОНТАЖ

•  В 3-х фіксуючих точках чи на DIN рейку (35 мм)

ІНШІ ОПЦІЇ

•  Виявлення магнітного поля: геркон чи датчик Холла
•  Виявлення диференційного струму:

- два вимірювальних канали – шунт в фазовому колі і трансформатор струму (TA) в нейтралі
- шунт в фазовому колі і датчик диференційного струму (котушка) в нейтралі
----------
* — опція

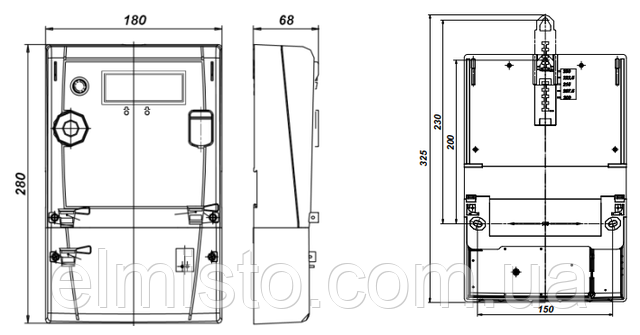

Габаритні та монтажні розміри електролічильника AD13A:

Електрочика AD13A зареєстровані в федеральному реєстрі засобів вимірювальної техніки.

Цей товар також шукають як багатотарифний трифазний лічильник електроенергії AD13A 380В 5(6)A, купити двотарифний лічильник AD13A «ADDAX IMS» (заміна NP-07), зонний 3-ф. електрочисник AD13A 400В 5(6)A, ціна лічильника AD13A «ADDAX IMS» в Одесі, вартість лічильників AD13A 380В 5(6)A, багатотарифний лiчильник AD13A «ADDAX IMS».

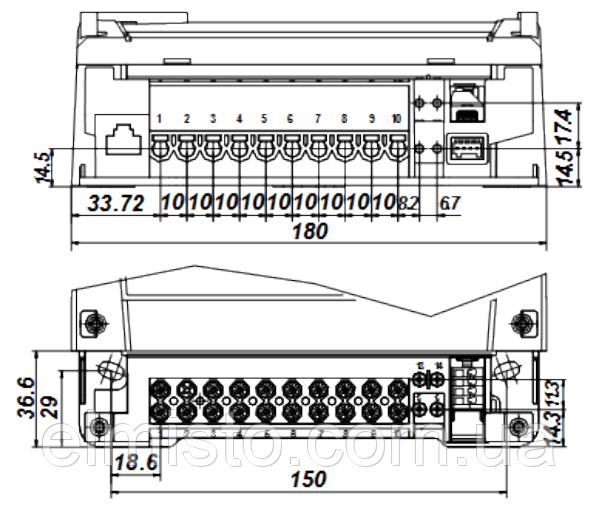

Клемник AD13A.3

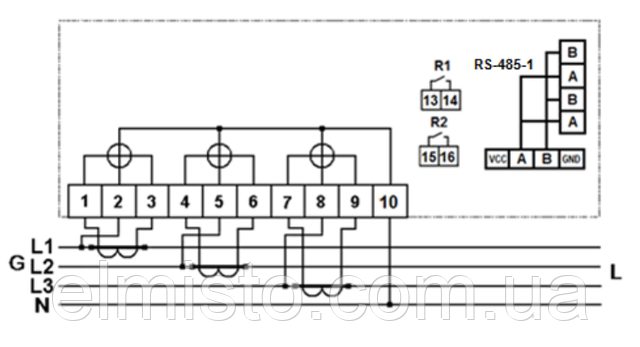

Схема підключення лічильника AD13A:
