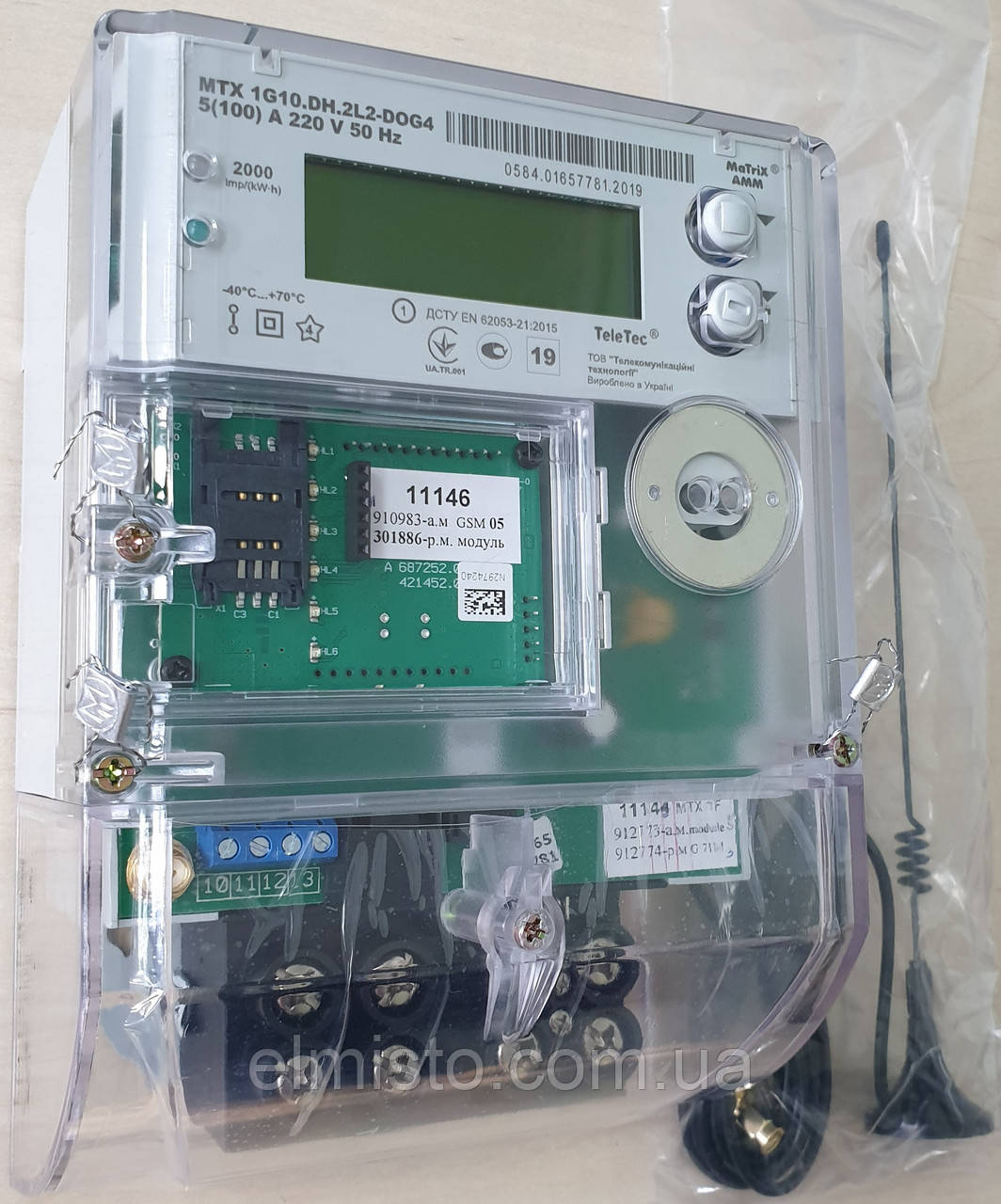

Інтелектуальні лічильники TeleTec Matrix AMM MTX1G10.DH.2L2-DOG4 5(100)А 220 В, кл. 1,0, вимірювання активної енергії за фазою та нейтралі у двох напрямках, реле вмик/відмикання/обмежовування навантаження (ПЗР), інтерфейсний знімний CSD/GPRS модуль TELETEC®, роз'єм під зовнішню антену, 4 тарифи, 2 блокових тарифи, 12 сезонів, датчик магнітного поля, підсвічування дисплея, призначені для багатотарифного (двохзонного, тризонного) обліку активної енергії в однофазних мережах, у комунально-побутовій сфері в складі автоматизованих систем технічного та комерційного обліку (АСКУЕ), а також окремо багатотарифний облік абонентами 220 В. Електрообчисник MTX1A10.DH.2L2-DOG4 A± може використовуватися як вузол обліку, який вимірює об'єм споживаною домогосподарством електроенергії (з'єднаної з мережі) і відпущеної в мережу електроенергії (виготовленої та не споживаної) по "зеленій" тарифу.
Приблизна схема обладнання за "зеленим" тарифом:
В лічильник установлений годинник реального часу з живленням від батареї.
Лічильники МТХ1 мають широкі комунікаційні можливості. Для обміну даними в складі АСКУЕ використовується фірмовий протокол, що забезпечує верифікацію даних і захист від несанкціонованої зміни, оскільки застосовується алгоритм шифрування AES128. Параметризація та збирання даних із лічильника може здійснюватися як за каналами зв'язку АСКУЕ, так і локально на місці встановлення лічильника через оптичний порт.
У базовій комплектації лічильник має телеметричний імпульсний вихід і клеми керування зовнішнім реле;
Фізичний обмін даними може здійснюватися з використанням вбудованих інтерфейсних модулів: бездротовий модуль, що працює за стандартом ZigBee (IEEE802.15.4), GSM модуль або модуль PLC Teletec®.
В лічильниках MTX1G10.DH.2L2-DOG4 A± реалізована функція обліку електроенергії як за фазою, так і нейтралі, що дає змогу виключити всі найпоширеніші схеми хощувань електроенергії (відповідає СОУ-Н МПЕ 40.1.35.110:2005).
Електролічильник MTX1G10.DH.2L2-DOG4 A± забезпечують вимірювання, індикацію, виведення за інтерфейсними каналами та збереження у внутрішній енергонезалежній пам'яті великої кількості параметрів обліку електричної енергії, як-от:
-кількість загальної електроенергії, яка пройшла через лічильник по 4 тарифних зонах і сумарна енергія;
-максимальних значень потужності, яка пройшла через лічильник за кожною тарифною зоною за розрахунковий період;
Електролічильник MTX1G10.DH.2L2-DOG4 A± забезпечує наступну глибину зберігання даних:
-півгодинні зрізи загальні та за тарифами — 60 діб;
-сутні зрізи загальні та за тарифами – 12 мес.;
-місячні зрізи та по тарифах — 4 роки.
Точність ходу годинника лічильника не нижча за 1 с/добу
Основні функціональні характеристики електролічильників MTX1G10.DH.2L2-OG4 A±:
Лічильники, залежно від виконання, забезпечують вимірювання, записування і зберігання, індикацію на РКД і виведення за інтерфейсними каналами таких величин:
• графік навантаження за всіма типами енергії;
• миттєві значення потужності;
• струм і напруга в кожному вимірювальному каналі;
• інформація про якість електроенергії та стан приладу;
• час, дата, версія ПЗ, поточний тариф
• Виключають споживача від мережі за певних умов і під'єднують до мережі після усунення причин вимкнення або за певним сценарієм (вибраним користувачем під час параметрізації).
• Обмінюються інформацією з маршрутизатором, за допомогою вбудованого GSM — модем, що має широкий діапазон для обміну даними.
• Виводять на РК-дисплей споживчі та службові дані.
• Допускають можливість настроювання своїх функцій. Настроюється із сервісного центру каналами зв'язку, а також за місцем через оптопорт.
• Забезпечені імпульсним виходом. Інтерфейс використовується також для незалежного інформаційного обміну з лічильником, якщо немає напруги в мережі
Лічильники MTX1G10.DH.2L2-DOG4 A± накопичують, зберігають і передають у центр інформацію:
• через аварійні стани мережі;
• за власним аварійним станом;
• за діями споживача, що веде до порушення договору з постачальником електроенергії.
Лічильник електроенергії серії MTX1 має можливість вимкнути споживача від мережі в разі перевищення їм граничного обов'язку компанії-постачальника електроенергії, і знову під'єднати споживача під час погадання продовженості (тільки для лічильників з індексами L і M в найменуванні).
Ці функції настроюються й можуть бути оперативно змінені в процесі експлуатації. Лічильник виконує низку додаткових функцій, як-от: контроль споживаної потужності, напруги, сили струму в фазному та нульовому дроті та ін.
Особливості конструктиву лічильників MTX1G10.DH.2L2-DOG4 A±:
• Легкість встановлення (встановлювальні розміри повністю відповідають СО-2);
• Можливість кріплення на DIN-рейку;
• Датчик розкриття клемної кришки, кришки лічильника та дод. відсіку;
• Пломбований відсік для GSM модуля;
• РК-екран із підсвіткою (опціонально);
• Знімна антена з посиленням;
• Дві незалежні тарифні сітки (на А+ і А-);
• Надійний імпульсний блок живлення;
• Лічильник має захист від впливу магнітом (датчик магнітного поля). Всі факти впливів записуються в журнал подій із прив'язкою до часу;
• Підсвітка дисплея;
• Виносна GSM-антена 2.5м
Пристрій і принцип роботи лічильників серії МТХ1:
Принцип дії лічильника ґрунтується на аналогово-цифровому перетворенні електричних сигналів змінного струму, які надходять від первинних вимірювальних перетворювачів сили струму та напруги, з подальшим обчисленням потужності за допомогою спеціалізованого мікроконтролера. Інтегрована потужність за часом перетворюється на поверчні імпульси, кількість яких пропорційно до споживаної електричної енергії. Як датчик напруги — резистивний ділитель, як датчик струму в ланцюгу фази та нейтралі — шунт. Обмін даними між лічильниками та маршрутизатором у складі комплексу MATRIX AMM здійснюється за GSM - модему.
Розрядність показань задається як у разі параметрізації, так і з сервера та дає змогу виводити значення з одним або двома знаками після комою
Схема під'єднання лічильника показана на внутрішній стороні кришки клемної коробки.
Інформація, що виводиться на дисплей електролічильника MTX1G10.DH.2L2-DOG4:
Основні технічні характеристики однофазних лічильників для зеленого тарифу MTX1G10.DH.2L2-DOG4 A±,1ф.5-100А:
Кількість фаз: 1
Клас точності: 1
Кількість тарифів: 4
Максимальний струм, А: 100
Номінальний струм, А: 5
Тип підключення: прямий
Ступінь захисту корпусу: IP51
Гарантійний термін експлуатації — 36 місяців від дня введення в експлуатацію
Параметризація лічильника та локальний збір даних за безпосереднього доступу до лічильника здійснюється через оптичний ІЧ-порт за стандартом МЕК 61107 (IEC1107) і дистанційно за каналами зв'язку АСКЕ. Оптопорт має програмний захист паролями.
Для організації обміну даними в складі комплексу АСКУЕ лічильники МТХ1 обладнані комунікаційним модулем GSM/GPRS.
Міжповерковий інтервал лічильників МТХ1 в Україні — 16 років (ГРСІ України No У2606-14).
Підтримка до 4 тарифних зон (12 сезонів + блоковий тариф)
Загальний вигляд, габаритні та установлювальні розміри, місця встановлення пломб на корпусі однофазного лічильника типу МТХ1:
Купити електролічильник MTX1G10.DH.2L2-DOG4 A±,1ф. 5-100А в Україні: Одеса, Харків, Київ, Миколаїв, південноукраїнськ, Чорновці — інтернет-магазин «ЕлМісто»
Цей товар також шукають як лічильник електроенергії MTX1G10.DH.2L2-DOG4 A± зелений тариф, купити двотарифний двоспрямований лічильник MTX1G10.DH.2L2-DOG4 A±, 1ф.5-100А, електролічильник багатотарифний MTX1G10.DH.2L2-DOG4 під "зелений тариф", ціна лічильника "день-ніч" MTX1G10.DH.2L2-DОG4 в Херсоні, вартість електролічильника двозонного MTX1G10.DH.2L2-DОG4 для зеленого тарифу, лiчильник багатотарифний MTX1G10.DH.2L2-DОG4, 1ф. 5-100А.
Модифікації лічильників серії МТХ 1:
МТХ 1G10.D — багатофункціональні багатотарифні лічильники обліку активної енергії
в одному напрямку класу точності 1.0, 220 В
Внимание! Всі товари, представлені в магазині ЕлМісто, сертифіковані в Україні, проходять технічну перевірку на працездатність і забезпечуються гарантійним і післягарантійним обслуговуванням згідно з чинною редакції Закону України «Про захист прав споживачів». З моменту купівлі в нас товару ми надаємо всебічну технічну, інформаційну та сервісну підтримку.
Доставка товару виробляється у всі міста України транспортними компаніями.
ЕлМісто — найвигідніший інтернет-магазин електрообладнання за низькою ціною.
Замовляйте електролічильник на зелений тариф MTX1G10.DH.2L2-DOG4 A±,1ф. 5-100А 220B "день-ніч" з CSD/GPRS-модулем TELETEC® за оптимальною ціною в Харкові.
Доставка здійснюється в міста:
Борисполь, Александрія, Ахтирка, Біла Церква, Белгородо-Днестрівський, Бердічев, Бердянськ, Боярка, Бровари, Васильовка, Винниця, Вишневе, Володимир-Волинський, Знесенеск, Геніческ, Глосно, Глухів, Горкалів, Дніпродзержинськ, Дніпро, Дніпроручний, Донецьк, Дрездвічка, Дружківка, Дубно, Дунаївці, Єнаківо, Жовті Води, Житомір, Запоріжжя, Знаменка, Золотоноша, Івано-Франковськ, Гусак, Буршків, Калуш, Каньйоль, Каменець-Подольська, Каменка-Днепровка, Карлівка, Кахівка, Київ, Кировград, Ковель, Коломія, Комсомольск, Конотоп, Костонька, Коростонь, Котовсьм, Крововськ, Красноармейск, Красносень, Червонодон, Червоноперекопск, Кременчуг, Кривина Рог, Кролевець, Кузнєцовск, Лисичаск, Лозова, Лубова, Луганськ, Луцк, Львів, Макеївка, Марганець, Маріуполь, Мелітополь, Мена, Міргоро, Силілев - Підольський, Мукачево, Надувна, Нежин, Ніколаєв, Нікополь, Нова Кахівка, Нова Коволінськ, Новаград-Волинський, Вухів, Одеса, Павлоград, Першомайск, Пологи, Полтава, Пір'ян, Прилуки, Рава-Руска, Роздільна, Рівно, Ромни, Свердловськ, Світловодськ, Північнодонецьк, Славута, Селенськ, Селен, Стаханів, Сторожинець, Стррий, Суми, Тернополь, Токмак, Торж, Ужгород, Уман, Фастов, Харциз, Харків, Херсон, Хельніцький, Хуст, Хуст, Червоноград, Черкаси, Чернігів, Чорниці, Енергодар, південноукраїнськ.
Ви можете подивитися технічні характеристики двотарифного електролічильникка MTX1G10.DH.2L2-DОG4,1ф.5-100А перед оформленням замовлення. Також на сайті представлений опис і фото багатотарифного лічильника під зелений тариф MTX1A10.DH.2L2-DОG4, 1ф. 5-100А.
Якщо Ви бажаєте купити електролічильник день-ніч MTX1G10.DH.2L2-DОG4 "Зелений тариф" або задати питання про товар, то Ви можете зателефонувати нам телефонами: (057) 712-03-91, (097) 319-09-29, (050) 788-388-6, написати на email: info@elmisto.com.ua
Основні | |
---|---|
Виробник | Teletec |
Країна виробник | Україна |
Тип індикатора | РКІ |
Кількість тарифів | 4 |
Кількість фаз | 1 |
Тип підключення | Пряме |
Номінальна напруга | 220 В |
Номінальний струм | 5 А |
Максимальний струм | 100 А |
Мінімальна робоча температура | -40 °С |
Максимальна робоча температура | 60 °С |
Довжина | 206 мм |
Ширина | 135 мм |
Висота | 89 мм |
Вага | 1 кг |
Гарантійний термін | 36 міс |
Стан | Новий |
