Рекомендовані типи електролічильників на різних сайтах обленерго

Рекомендовані типи електролічильників на різних сайтах обленерго

У нашій статті ми пропонуємо відвідати сайти обленерго України і подивитися, які багатотарифні лічильники електроенергії вони рекомендують для установки фізичним та юридичним особам. Треба зазначити, що наведені нижче списки електролічильників на сайтах обленерго давно не оновлювалися, і може виявитися, що багато лічильники вже не випускаються або перестали завозитися в Україну.

http://www.chernigivoblenergo.com.ua/ - ВАТ ЕК «Чернігівобленерго»

ПАТ «ЧЕРНІГІВОБЛЕНЕРГО» на території своєї ліцензованої діяльності рекомендує для використання наступні типи лічильників електричної енергії.

У випадку необхідності організації однофазного обліку електроенергії за наступними критеріями:

а) облік базовий (звичайний):

• ЛЕО-М1.4, ЛЕБ-Д1.О5.

б) облік з функцією обмеження споживання електричної потужності:

ЛЕБ-Д1.О5-Р;

• MTX 1A10 (відповідної модифікації з вбудованим реле.

в) багатотарифний облік:

ЛЕБ-Д1.Б4, ЛЕБ-Д1.Б5;

• ЛЕБ-Д1.Б4-Р, ЛЕБ-Д1.Б5-Р (з реле керування навантаженням);

• MTX 1A10 .

г) багатотарифний облік з системою передачі даних (для використання в ЛУЗОД та АСКОЕ):

• ЛЕБ-Д1.Б4-R6, ЛЕБ-Д1.Б5-R6;

• ЛЕБ-Д1.Б4-РR6, ЛЕБ-Д1.Б5-РR6 (з реле керування навантаженням;

• MTX 1A10 (модифікація з встановленим модулем інтерфейсу для зчитування даних).

У випадку необхідності організації трифазного обліку електроенергії за наступними критеріями:

а) облік базовий (звичайний):

 Torgrids 10XX.120A/4T+ .

б) облік з обмеженням за потужністю споживання електроенергії:

• Torgrids 10XX.120A/4S+R (з реле керування навантаженням;

• MTX 3 (відповідної модифікації з вбудованим реле, ТОВ «Телетек»).

в) багатотарифний облік:

Torgrids M10XX.120A/4T+, Torgrids M10XX.120A/4S+R (з реле керування навантаженням), Torgrids M10XX.10A/3T+, Torgrids M10XX.10A/4T+;

• EMH LZQJ-XC (ЄМН Metering GmbH & Co KG, Німеччина);

ZMG, ZMD (Landis+Gyr);

Actaris ACE 6000 (Itron );

• Actaris SL7000 (Itron );

• MTX 3;

• Torgrids M10XX.120A/4T+ .

г) багатотарифний облік з системою передачі даних (для використання в ЛУЗОД та/або в АСКОЕ):

• Torgrids M10XX.120A/4S+RP, Torgrids M1020.120A/4S+RP, Torgrids M10XX.10A/4T+P ;

• EMH LZQJ-XC (ЄМН Metering GmbH & Co KG, Німеччина);

• ZMG, ZMD (Landis+Gyr);

• Actaris ACE 6000 (Itron );

Actaris SL7000 (Itron );

• MTX 3.


http://www.oblenergo.kharkov.ua - АК «Харківобленерго»

РЕКОМЕНДОВАНІ ЛІЧИЛЬНИКИ

ACE 2000 (Itron)
CE102M 145 AV
CE102M 148 JV
CE201 S7 145 JAVZ
CE201 S7 148 JAVZ
EMH ED205
ME162-D1
ME162-D3
ME172-D1
ME172-D3
ME371-D1
ME371-D3
ME372-D1
ME372-D2
MTX1A10.DF.
MTX1A10.DH
NP-06 TD MME.1F.1SM
ZCG 110 Att(L&G E100)
ZCX 110Axt (L&G E350)
Меркурій 200.02
НІК 2102-01.Е2МТ
НІК 2102-03.Е2МТ
НІК 2104-0х.ххх ТМ
НІК 2104-1х.ххх ТМ

CE301 S31 043 JAVZ 3х57,7 5(10) 0,5 s
CE301 S31 145 JAVZ 3х230 5(60) 1
CE301 S31 148 JAVZ 3х230 5(100) 1

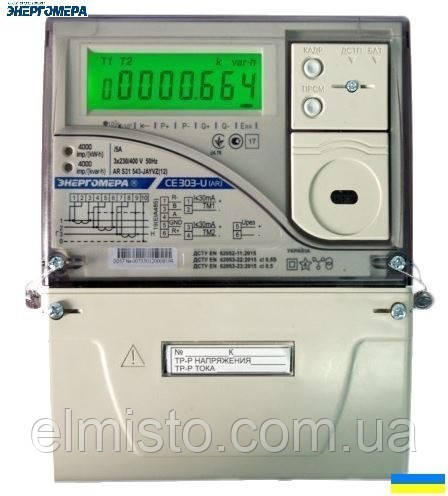

CE303 S31 503 JAVZ 3х57,7 5(10) 0,5 s/1
CE303 S31 543 JAVZ 3х230 5(10) 0,5 s/1
CE303 S31 545JAVZ 3х230 5(60) 1/1
CE303 S31 546JAVZ 3х230 5(100) 1/1
EMH LZQJ-XC 3x58/100 В...3x240/415 У 5(10) А, 5(100) А 0,5 s/1.0
HIK 2303 АК1Т 3х220/380 5(10) 1
HIK 2303 АТ1Т 3х100 5(10) 1
HIK 2303 АП1Т 3х220/380 100А 1
HIK 2303 АП2Т 3х220/380 60А 1
HIK 2303 АП3Т 3х220/380 120А 1
HIK 2303 АРТ1Т 3х100 5(10) 1/2
HIK 2303I АП2Т 3х220/380 60А 0,5 s
HIK 2303I АП1Т 3х220/380 100А 0,5 s
HIK 2303I АП3Т 3х220/380 120А 0,5 s
HIK 2303I АП6Т 3х220/380 80А 0,5 s/1
HIK 2303L АП2Т 3х220/380 60А 1
HIK 2303L АП1Т 3х220/380 100А 1
HIK 2303L АП3Т 3х220/380 120А 1
HIK 2303L АП6Т 3х220/380 80А 1
НІК 2303 АРК1Т 3х220/380 5(10) 1/2
MT174-D1 IEC 3*220/380 5(85) 1.0/2.0
MT174-D2IEC 3*220/380 10(120) 1.0/2.0
MT174-T1IEC 3*220/380 1/5(6) 1.0/2.0
MT371-D1 DLMS 3*220/380 5(85) 1.0/2.0
MT371-D2 DLMS 3*220/380 10(120) 1.0/2.0
MT371-T1 DLMS 3*220/380 1/5(6) 1.0/2.0
MT381-D1 DLMS(IDIS) 3*220/380 5(85) 1.0/2.0
MT381-D1 DLMS(IDIS) (з силовим розмикачем) 3*220/380 5(85) 1.0/2.0
MT381-D2 DLMS(IDIS) 3*220/380 10(120) 1.0/2.0
MT381-D2 DLMS(IDIS) (з силовим розмикачем) 3*220/380 10(120) 1.0/2.0
MT381-T1 DLMS(IDIS) 3*220/380 1/5(6) 1.0/2.0
MT382-D1 DLMS(IDIS) 3*220/380 5(85) 1.0/2.0
MT382-D1 DLMS(IDIS) (з силовим розмикачем) 3*220/380 5(85) 1.0/2.0
MT382-D2 DLMS(IDIS) 3*220/380 10(120) 1.0/2.0
MT382-D2 DLMS(IDIS) (з силовим розмикачем) 3*220/380 10(120) 1.0/2.0
MT382-T1 DLMS(IDIS) 3*220/380 1/5(6) 1.0/2.0
MT830-D2 IEC 3*220/380 5(120) 1.0/2.0
MT830-D2 IEC 3*220/380 5(120) 0,5 s/1.0
MT830-T1 IEC 3*57,7/100 1/5(10) 1.0/2.0
MT830-T1 IEC 3*57,7/100 1/5(10) 0,5 s/1.0
MT831-D2 IEC 3*220/380 5(120) 0,5 s/1.0
MT831-T1 IEC 3*57,7/100 1/5(10) 0,5 s/1.0
MT860S IEC/DLMS 3*57,7/100 1/5(10) 0.2 s/0.5 s
MT880-D2-I DLMS 3*220/380 5(120) 1.0/2.0
MT880-D2-I DLMS 3*220/380 5(120) 0,5 s/1.0
MT880-D2-M DLMS 3*220/380 5(120) 1.0/2.0
MT880-D2-M DLMS 3*220/380 5(120) 0,5 s/1.0
MT880-T1-I DLMS 3*57,7/100 1/5(10) 1.0/2.0
MT880-T1-I DLMS 3*57,7/100 1/5(10) 0,5 s/1.0
MT880-T1-M DLMS 3*57,7/100 1/5(10) 0,5 s/1.0
MT880-T1-M DLMS 3*57,7/100 1/5(10) 0,5 s/1.0
MTX 3R20.AD.3М0 3*57,7/100 5(6) 0.5 s/2,0
MTX 3R20.DD.3МО 3*220/380 5(10) 0.5 s/2,0
MTX 3R30.DF 3*220/380 5(60) 1
MTX 3R30.DH 3*220/380 5(100) 1
MTX 3R30.DK 3*220/380 5(120) 1
NP-06 TD ME.3F.TxPD 3*220/380 5(10) 1
NP-06 TD MME.3FD.SMxPD 3*220/380 5(80) 1
Меркурій 230 АRТ 3х230/400 5(60), 10(100) 1.0/2.0
Меркурій 230 АRТ-03 3х230/400 5(7,5) 0,5 s/1.0
Меркурій 231 АТ 3х220/380 5(60) 1
Меркурій 234 АRТ 3х230/400 5(60), 10(100) 1.0/2.0
Меркурій 234 АRТ-03 3х230/400 5(10) 0,5 s/1.0
НИК2303І АК1Т 3х220/380 5(10) 0,5 s/1
НИК2303І АРК1Т 3х220/380 5(10) 0,5 s/1
НИК2303І АРТ1Т 3х100 5(10) 0,5 s/1
НИК2303І АТ1Т 3х100 5(10) 0,5 s
НИК2303L АК1Т 3х220/380 5(10) 1
НИК2303L АРК1Т 3х220/380 5(10) 1/2
НИК2303L АРТ1Т 3х100 5(10) 1/2
НИК2303L АТ1Т 3х100 5(10) 1

http://www.poe.pl.ua - ВАТ «Полтаваобленерго»

1. Однофазні багатотарифні електролічильники

Однофазні багатотарифні електролічильники Полтаваобленерго_elmisto

2.Трифазні багатотарифні електролічильники

Трифазні багатотарифні електролічильники Полтаваобленерго_elmisto

3. Електролічильники для обліку електричної енергії (прийом-віддача), виробленої генеруючими установками побутових споживачів

Однофазні

Електролічильники для обліку електричної енергії (прийом-віддача), виробленої генеруючими установками побутових споживачів однофазні Полтаваобленерго_elmisto

Трифазні

Електролічильники для обліку електричної енергії (прийом-віддача), виробленої генеруючими установками побутових споживачів тріфазні Полтаваобленерго_elmisto



http://www.soe.com.ua - ВАТ «Сумиобленерго»

NIK2104 RS485 PLC-модуль, реле
ED 2500 RS485 радіо-модуль, реле
GAMA 100 RS485 GSM-модуль, реле
ЛЕБ-Д1.хх RS485 PLC-модуль, реле

ZMD 4хх RS485 GSM-модуль, реле
ZMD 3хх RS485 GSM-модуль, реле
ZMG 4хх RS485 GSM-модуль, реле
ZMG 3хх RS485 GSM-модуль, реле
ZMR 110 RS485 GSM-модуль, реле
SL-7000 RS485 GSM-модуль, реле
ACE6000 RS485 GSM-модуль, реле
LZQJ-XC RS485 GSM-модуль, реле
NXT4 RS485 GSM-модуль, реле
Torgrids M10XX PLC-модуль, реле
Torgrids M1020 PLC-модуль, реле
НІК 2303 PLC-модуль, реле


http://www.oblenergo.cv.ua - ВАТ ЕК «Чернівціобленерго»

інформації про лічильники немає


http://www.hoe.com.ua - ВАТ ЕК «Хмельницькобленерго»

ВИМОГИ ДО БАГАТОТАРИФНОГО ЗАСОБУ ОБЛІКУ
У зв'язку зі змінами, внесеними Постановою Кабінету Міністрів України від 23.08.2016 р. №591 до Правил користування електричною енергією для населення, у разі вибору побутовим споживачем іншого виду тарифу на електричну енергію,
споживач має право самостійно придбати засіб обліку, який повинен відповідати наступним технічним характеристикам*:
* Примітка. У разі якщо у побутових споживачів впроваджено систему «АСКОЕ-ПОБУТ», споживачу необхідно звернутись в
ПАТ «Хмельницькобленерго» за додатковими роз'ясненнями щодо вибору типу засобу обліку котрий адаптований під існуючу систему.
електролічильники, які внесені до Державного реєстру засобів вимірювальної технікиелектролічильники, які внесені до Державного реєстру засобів вимірювальної техніки elmisto
Для комерційних розрахунків за спожиту електроенергію допускаються електролічильники, які внесені до Державного реєстру засобів вимірювальної техніки. У разі відсутності подібного типу лічильника у Державному реєстрі має бути
підтвердження нормованих метрологічних характеристик та придатності цих засобів до застосування шляхом здійснення їх державної метрологічної атестації.



http://www.energo.uz.ua - ВАТ ЕК Закарпаттяобленерго

Рекомендації до технічних характеристик засобів обліку електричної енергії:
Для розрахункового обліку електричної енергії мають використовуватися засоби
обліку, які пройшли повірку та відповідають вимогам Закону України «Про метрологію та
метрологічну діяльність» та іншим нормативно – правовим актам, що містять вимоги до
таких засобів вимірювальної техніки.
1. Номінальна напуга та струм лічильника повинні відповідати параметрам мережі та
величині дозволеної потужності.
2. Робоча частота змінного струму – 50 ± 5 Гц.
3. Клас точності лічильника – не нижче 1,0.
4. Діапазон робочих температур– -30 ..... + 60 ?С.
5. Міжповірочний інтервал – не менше 10 років.
6. Тип лічильного механізму – рідкокристалічний.
7. Розрядність лічильного механізму – не менше 6 цілих знаків.
8. Кількість вимірювальних елементів для однофазного приладу обліку – два (у «фазному»
і «нульовому» елементів).
9. Гарантійний термін експлуатації – не менше 5 років.
10. Кількість тарифних зон – не менше 3-ох тарифів.
11. Лічильник повинен мати програмний (парольний) та механічний (пломбування) захист параметризації.
12. Лічильник повинен вести графік споживаної потужності з періодом інтеграції 30-хв з глибиною збереження не менше 60 діб.
13. Лічильник має мати вбудоване реле керування навантаженням, яке програмується по ліміту потужності в часовому інтервалі від 1 до 30 хвилин та діапазоном спрацювання реле керування навантаженням в межах від 1 кВт до величини потужності при максимальному робочому струмові.
14. Лічильник має мати вбудований модем для передачі даних та отримання команд від автоматизованої системи обліку через силову PL-магістраль чи радіоканал стандарту ІЕЕЕ802.15.4. Допускається використання електролічильників які мають конструктивно передбачений відсік для додаткового встановлення модему для передачі даних та отримання команд від автоматизованої системи обліку через силову PL-магістраль чи
радіоканал стандарту ІЕЕЕ802.15.4.
15. Наявність на території України організація яка проводити ремонт таких електролічильників (в. т. ч. гарантійний).
Межі тарифних зон для розрахунків за спожиту електроенергію
Розрахунки за двозонними тарифами:
Встановлені дві зони (год.):
- денна зона — 7.00-23.00
- нічна зона — 23.00-7.00
Встановлені коефіцієнти для двозонних тарифів:
- денна зона — 1
- нічна зона — 0,5
Розрахунки за тризонними тарифами:
Встановлені три зони (год.):
- пікова зона — 8.00-11.00; 20.00-22.00
- напівпікова зона— 7.00-8.00; 11.00-20.00; 22.00-23.00
- нічна зона — 23.00-7.00
Встановлені коефіцієнти для тризонних тарифів:
- пікова зона — 1,5
- напівпікова зона — 1
- нічна зона — 0,4
Для зручності у користуванні та зніманні показів пропонуємо розшифрування кодів
багатотарифного лічильника в залежності від модифікації:
Позначення зон
Шкала При 2-х зонного обліку
Ніч 1.8.1 Т11 / Т21 Т1 Е1 Energy1
День 1.8.2 Т12 / Т22 Т2 Е2 Energy2
Сумарно 1.8.0 Т1 / Т2 Т Е symm Energy symm
Аварійний 1.8.4 ТА4 Т4
Шкала При 3-х зонного обліку
Ніч 1.8.1 Т11 / Т21 / Т31 Т1 Е1 Energy1
Напів пік 1.8.2 Т12 / Т22 / Т32 Т2 Е2 Energy2
Піковий 1.8.3 Т13 / Т23 / Т33 Т3 Е3 Energy3
Сумарно 1.8.0 Т1 / Т2 / Т3 Т Е symm Energy symm
Аварійний 1.8.4 ТА4 Т4

ПрАТ «Закарпаттяобленерго» рекомендує для встановлення:
- У приватних домогосподарств електроустановки, яких обладнані генеруючими установками з виробництва електричної енергії з сонячного випромінювання та/або енергії вітру:
(Трифазні – АСЕ 6000 «Actaris; LZQJ ... «EMH Україна», Однофазні – GAMA 100 «Elgama»);
- У побутових споживачів (населення) у разі вибору іншого виду тарифу «диференційовані за періодами часу» :
(Трифазні:NІК 2303 АР6Т.1002. МС.11, NІК 2303 АР6Т.1402. МС.11, NІК 2303 АР6Т.1802. МС.11)
(Однофазні: НІК 2102-01.Е2МСТ1, НІК 2102-01.Е2МСТР1, NІК 2104 АР2Т.1802.М.11);


http://www.loe.lviv.ua – ВАТ «Львівобленерго»

Вартість однофазного багатотарифного приладу обліку електроенергії — 1395,00 грн, трифазного — 2700,00 грн (без вартості встановлення).

Увага! Плату за параметризацію (програмування) приладу у розмірі 152 гривні відмінено!

Подальша експлуатація, планова заміна, ремонт (несправність приладу не з вини споживача), повірка багатотарифного приладу обліку електроенергії ЗДІЙСНЮЄТЬСЯ ЗА РАХУНОК ЕНЕРГОПОСТАЧАЛЬНОЇ КОМПАНІЇ.

Побутовий споживач має право самостійно придбати засіб обліку, який пройшов державну повірку або метрологічну атестацію (має пломбу з відбитком повірочного тавра), керуючись рекомендаціями Товариства щодо технічних характеристик
такого засобу обліку, оприлюдненими на нашому веб-сайті. У цьому випадку він звертається із заявою про передачу засобу обліку на баланс Товариства у зв'язку з переходом на розрахунки за тарифом, диференційованим за періодами часу, до
якої додає паспорт засобу обліку та копію платіжного документа. У цьому випадку в калькуляції з облаштування вузла обліку не враховується вартість засобу обліку, якщо він придбаний споживачем.

Рекомендації до технічних характеристик засобів обліку електричної енергії для побутових споживачів (населення) у разі вибору іншого виду тарифу (в т. ч. нічних тарифів):

1. Номінальна напуга та струм лічильника повинні відповідати параметрам мережі та величині дозволеної потужності.
2. Робоча частота змінного струму – 50 ± 5 Гц.
3. Клас точності лічильника – не нижче 1,0.
4. Діапазон робочих температур– -30 ..... + 60 ?С.
5. Міжповірочний інтервал – не менше 16 років.
6. Тип лічильного механізму – рідкокристалічний.
7. Розрядність лічильного механізму – не менше 6 цілих знаків.
8. Кількість вимірювальних елементів для однофазного приладу обліку – два (у фазному і нульовому» елементів).
9. Гарантійний термін експлуатації – не менше 5 років.
10. Кількість тарифних зон – не менше 3-ох тарифів.
11. Лічильник повинен мати програмний (парольний) та механічний (пломбування) захист параметризації.
12. Лічильник повинен вести графік споживаної потужності з періодом інтеграції 30-хв з глибиною збереження не менше 60 діб.
13. Лічильник має мати вбудоване реле керування навантаженням, яке програмується по ліміту потужності в часовому інтервалі від 1 до 30 хвилин та діапазоном спрацювання реле керування навантаженням в межах від 1 кВт до величини
потужності при максимальному робочому струмові.
14. Лічильник має мати вбудований модем для передачі даних та отримання команд від автоматизованої системи обліку через силову PL-магістраль чи радіоканал стандарту ІЕЕЕ802.15.4. Допускається використання електролічильників які
мають конструктивно передбачений відсік для додаткового встановлення модему для передачі даних та отримання команд від автоматизованої системи обліку через силову PL-магістраль чи радіоканал стандарту ІЕЕЕ802.15.4.
15. Наявність на території України організація яка проводити ремонт таких електролічильників (в. т. ч. гарантійний).

Межі тарифних зон для розрахунків за спожиту електроенергію

Розрахунки за двозонними тарифами:

Встановлені дві зони (год.):
денна зона — 7.00-23.00
нічна зона — 23.00-7.00
Встановлені коефіцієнти для двозонних тарифів:

денна зона — 1
нічна зона — 0,5

Розрахунки за тризонними тарифами:

Встановлені три зони (год.):

пікова зона — 8.00-11.00; 20.00-22.00
напівпікова зона— 7.00-8.00; 11.00-20.00; 22.00-23.00
нічна зона — 23.00-7.00
Встановлені коефіцієнти для тризонних тарифів:

пікова зона — 1,5
напівпікова зона — 1
нічна зона — 0,4

Для зручності у користуванні та зніманні показів пропонуємо розшифрування кодів багатотарифного лічильника:
- однофазний прилад обліку Енергія Система Е-009 VATKY:
Двозонний облік:
· позначка «01 Т2» - поточний час;
· позначка «02 Т2» - дата і порядковий номер дня тижня;
· позначка «03 Т2» - загальний обсяг спожитої електроенергії;
· позначка «04 Т2» - електроенергія, спожита у нічній тарифній зоні;
· позначка «05 Т2» - електроенергія, спожита у денній тарифній зоні.
Тризонний облік:
· позначка «01 Т2» - поточний годину;
· позначка «02 Т2» - дата і порядковий номер дня тижня;
· позначка «03 Т2» - загальний обсяг спожитої електроенергії;
· позначка «04 Т2» - електроенергія, спожита у нічній тарифній зоні;
· позначка «05 Т2» - електроенергія, спожита у напівпіковій тарифній зоні;
· позначка «06 Т2» - електроенергія, спожита у піковій тарифній зоні.

- Трифазний прилад обліку Енергія Система Е-008 ARTIK:
Двозонний облік:
· позначка «0.9.1 Т2» - поточний час;
· позначка «0.9.2 Т2» - дата і порядковий номер дня тижня;
· позначка «15.8.0 Т2» - загальний обсяг спожитої електроенергії;
· позначка «15.8.1 Т2» - електроенергія, спожита у нічній тарифній зоні;
· позначка «15.8.2 Т2» - електроенергія, спожита у денній тарифній зоні.
Тризонний облік:
· позначка «0.9.1 Т2» - поточний час;
· позначка «0.9.2 Т2» - дата і порядковий номер дня тижня;
· позначка «15.8.0 Т2» - загальний обсяг спожитої електроенергії;
· позначка «15.8.1 Т2» - електроенергія, спожита у нічній тарифній зоні;
· позначка «15.8.2 Т2» - електроенергія, спожита у напівпіковій тарифній зоні;
· позначка «15.8.3 Т2» - електроенергія, спожита у піковій тарифній зоні.


http://www.doe.com.ua – ВАТ ЕК «Дніпрообленерго»

Перелік рекомендованих лічильників електричної енергії, не включаються в автоматизовані системи обліку електроенергії:

1. Однофазні не багатотарифні лічильники електричної енергії:

- НІК 2102-02.М2;
- НІК 2102-02.М2В;
- ЛЕО-М1.4;
- З-ЭА10Д;
- CTK1-10.K62I1Zt.

2. Однофазні лічильники електричної енергії для установки в общеподъездных шафах обліку:

- НІК 2102-02.М2;
- НІК 2102-02.М2В;
- НІК 2102-01.Е2Т;
- MTX1A10.DF.2Z0-CD4;
- MTX1A10.DH.2Z0-CD4;
- CTK1-10.K62I1Zt;
- CTK1-10.K5XI4Zt;
- СОЭ-1.02/5КТ;
- ЛЕО-М1.4;
- З-ЭА10Д;
- СОЭ-1.02/10ТД;
- СЕ 102-U. 2S7 149-JOPR1QUVLFZ;
- СЕ 102-U. 2S7 146-JOVFLZ.

3. Однофазні багатотарифні лічильники електричної енергії:

- НІК 2102-01.Е2МСТ;
- НІК 2102-01.Е2СТ;
- NIK 2104 АРХТ.100Х.МС.11;
- СЕ 102-U. 2S7 149-JOPR1QUVLFZ;
- СЕ 102-U. 2S7 146-JOVFLZ;
- СТК1-10.K82I4Ztm-XX;
- G1B.164.220.F3.B2.P4.C310.V1;
- MTX1A10.DF.2Z0-CD4;
- MTX1A10.DH.2Z0-CD4.

4. Трифазні не багатотарифні лічильники електричної енергії

4.1. Трифазні лічильники активної електричної енергії прямого включення:

- НІК 2301 АРХ.0000.0.11;
- НІК 2303 АРХ.1000.МС.11;
- ЦЭ6804-U/1 МШ35 І;
- ЦЭ6804-U (Е Р32);
- СТ-ЭА12Д;
- ЛТЕ-1.03 ТСУ;
- ЛТЕ-1.03 ТУ.

4.2. Трифазні лічильники активної та реактивної електричної енергії прямого включення:

- НІК 2303 ARPX.1000.MC.11;
- MTX 3R30.DF.4Z1-CDO4;
- MTX 3R30.DH.4Z1-СDO4;
- MTX 3R30.DK.4Z1-СDO4.

4.3. Трифазні лічильники активної електричної енергії комбінованого включення:

- ЛТЕ-1.03/2Т;
- ЛТЕ-1.03/3Т;
- НІК 2303 AT.1000.MC.11.

4.4. Трифазні лічильники активної та реактивної електричної енергії комбінованого включення:

- НІК 2303 ART.1000.MC.11;
- MTX 3G20.DD.3Z1-CD4.

5. Трифазні багатотарифні лічильники електричної енергії

5.1. Трифазні лічильники активної електричної енергії прямого включення:

- НІК 2303 АРХТ.1000.MC.11;
- MTX 3A10.DF.4Z1-CD4;
- MTX 3A10.DH.4Z1-CD4;
- G3B.144.230.F17.B2.P4.C311.A3.L1;

5.2. Трифазні лічильники активної та реактивної електричної енергії прямого включення:

- НІК 2303 ARPXТ.1000.MC.11;
- MTX 3R30.DF.4Z1-CDO4;
- MTX 3R30.DH.4Z1-CDO4;
- MTX 3R30.DK.4Z1-CDO4;
- G3B.144.230.F37.B2.P4.C311.A3.L1;
- G3B.145.230.F37.B2.P4.C311.A3.L1.

5.3. Трифазні лічильники активної електричної енергії комбінованого включення:

- НІК 2303 AT T. 1000.MC.11;
- G3B.147.240.F17.B2.P4.C311.A3.L1;
- MTX 3G20.DD.3Z1-CD4.

5.4. Трифазні лічильники активної та реактивної електричної енергії комбінованого включення:

- НІК 2303 ART T. 1000.MC.11;
- G3B.147.240.F37.B2.P4.C311.A3.L1;
- MTX 3G20.DD.3Z1-CD4.

5.5. Трифазні лічильники активної електричної енергії трансформаторного включення:

- НІК 2303 AT T. 1000.MC.25;
- G3B.147.240.F17.B2.P4.C311.A3.L1;
- MTX 3G20.AD.3M1-DOF4.

5.6. Трифазні лічильники активної та реактивної електричної енергії трансформаторного включення:

- НІК 2303 ART T. 1000.MC.25;
- G3B.147.240.F57.B2.P4.C311.A3.L1;
- G3B.147.240.F67.B2.P4.C310.A3.L1.М1
- MTX 3G20.AD.3M1 - DOF4.

Примітка: для лічильників типу G1B, G3B, СТК1 і СЕ 102-U. 2S7 обов'язковою умовою є наявність в паспорті лічильників (посібник з експлуатації) відмітки про наявність вбудованих індикаторів фіксації впливу на лічильники постійним магнітним полем і електромагнітним полем.


Перелік рекомендованих лічильників електричної енергії, що включаються в автоматизовані системи обліку електроенергії

1. Лічильники електричної енергії, що включаються в автоматизовану систему комерційного обліку електроенергії NovaSyS Energysale

1.1. Однофазні лічильники електричної енергії

- НІК 2102-01.Е2МСТР1 (інтерфейс ZigBee (по радіоканалу);
- NIK 2104 AP2T.1202.MC.11 (інтерфейс RS-485);
- NIK 2104 AP2T.1802. MC.11 (інтерфейс PLC).

1.2. Трифазні лічильники електричної енергії

1.2.1. Трифазні лічильники активної та активної та реактивної електричної енергії прямого включення:

- НІК 2303 APXT.140Х. MC 11 (інтерфейс ZigBee (по радіоканалу);
- НІК 2303 ARPXT.140Х. MC.11 (інтерфейс ZigBee (по радіоканалу);
- НІК 2303 APXT.120Х. MC.11 (інтерфейс RS-485);
- НІК 2303 ARPXT.120Х. MC.11 (інтерфейс RS-485);
- НІК 2303 APXT.180Х. MC.11 (інтерфейс PLC);
- НІК 2303 ARPXT.180Х. MC.11 (інтерфейс PLC);
- G3B.144.230.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.144.230.F37.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.145.230.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.145.230.F37.B2.P4.C311.A3.L1 (див. Примітку).

1.2.2. Трифазні лічильники активної та активної та реактивної електричної енергії комбінованого включення:

- НІК 2303 AT T. 140Х. MC.11 (інтерфейс ZigBee (по радіоканалу);
- НІК 2303 ART T. 140Х. MC.11 (інтерфейс ZigBee (по радіоканалу);
- НІК 2303 AT T. 120Х. MC.11(інтерфейс RS-485);
- НІК 2303 ART T. 120Х. MC.11(інтерфейс RS-485);
- НІК 2303 AT T. 180Х. MC.11 (інтерфейс PLC);
- НІК 2303 ART T. 180Х. MC.11 (інтерфейс PLC);
- G3B.147.240.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.147.240.F37.B2.P4.C311.A3.L1 (див. Примітку).

2. Лічильники електричної енергії, що включаються в комплекс обліку MATRIX AMM

2.1. Однофазні лічильники електричної енергії

- MTX1A10.DF.2L0-PD4 (інтерфейс PLC1 Teletec);
- MTX1A10.DF.2L0 - YD4 (інтерфейс PLC2 Teletec);
- MTX1A10.DH.2L0-PD4 (інтерфейс PLC1 Teletec);
- MTX1A10.DH.2L0-YD4 (інтерфейс PLC2 Teletec).

2.2. Трифазні лічильники електричної енергії

2.2.1. Трифазні лічильники активної і активної, реактивної електричної енергії прямого включення:

- MTX3R30.DF.4L1-PD04 (інтерфейс PLC1 Teletec);
- MTX3R30.DF.4L1-YD04 (інтерфейс PLC2 Teletec);
- MTX3R30.DH.4L1-PD04 (інтерфейс PLC1 Teletec);
- MTX3R30.DH.4L1-YD04 (інтерфейс PLC2 Teletec);
- MTX3R30.DK.4Z1-PD04 (інтерфейс PLC1 Teletec);
- MTX3R30.DK.4Z1-YD04 (інтерфейс PLC2 Teletec).

2.2.2. Трифазні лічильники активної і активної, реактивної електричної енергії комбінованого включення:

- MTX3G20.DD.3M1-PD04 (інтерфейс PLC1 Teletec);
- MTX3G20.DD.3M1-YD04 (інтерфейс PLC2 Teletec).


3. Лічильники електричної енергії, що включаються в автоматизовану систему комерційного обліку електроенергії EMCOS-Corporate

3.1. Однофазні лічильники електричної енергії, в т. ч. для застосування в фотоэлектронных станціях приватних домоволодінь:

- G1B.164.220.F3.B2.P4.C310.V1 (див. Примітку).

3.2. Трифазні лічильники електричної енергії, в т. ч. для застосування в фотоэлектронных станціях приватних домоволодінь:

- G3B 144.230.F27.B2.P4.C311.A3.L1 (див. Примітка);
- NIK 2307 AP3T.120Х. MC.21 (інтерфейс RS-485).

3.3. Трифазні лічильники електричної енергії

3.3.1. Трифазні лічильники електричної енергії, що встановлюються в електроустановках ПАТ «ДТЕК ДНІПРООБЛЕНЕРГО»

3.3.1.1. Трифазні лічильники активної та активної та реактивної електричної енергії прямого включення:

- G3B.144.230.F17.B2.P4.C311.A3.L1;
- G3B.144.230.F37.B2.P4.C311.A3.L1;
- G3B.145.230.F17.B2.P4.C311.A3.L1;
- G3B.145.230.F37.B2.P4.C311.A3.L1;
- НІК 2303 APXT.1200.MC.11 (інтерфейс RS-485);
- НІК 2303 ARPXT.1200.MC.11 (інтерфейс RS-485);
- NІК 2307 АРХТ 1200.MC.11 (інтерфейс RS-485);
- NІК 2307 АRPХТ 1200.MC.11 (інтерфейс RS-485).

3.3.1.2. Трифазні лічильники активної та активної та реактивної електричної енергії комбінованого включення:

- G3B.147.240.F17.B2.P4.C311.A3.L1;
- G3B.147.240.F37.B2.P4.C311.A3.L1;
- НІК 2303 AT T. 1200.MC.11 (інтерфейс RS-485);
- НІК 2303 ART T. 1200.MC.11 (інтерфейс RS-485);
- NIK 2307 AT T. 1200.MC.11 (інтерфейс RS-485);
- NIK 2307 ART T. 1200.MC.11 (інтерфейс RS-485);
- EPQS 122.ХХ.ХХ LL.

3.3.1.3. Трифазні лічильники активної та реактивної електричної енергії трансформаторного включення:

- G3B.147.240.F17.B2.P4.C311.A3.L1;
- G3B.147.240.F37.B2.P4.C311.A3.L1;
- G3B.147.240.F57.B2.P4.C311.A3.L1;
- G3B.547.240.F57.B2.P4.C270.A3.L1.M1;
- НІК 2303 ART T. 1200.MC.25 (інтерфейс RS-485);
- NIK 2307 ART T. 1200.MC.25 (інтерфейс RS-485);
- EPQS 122.ХХ.ХХ LL.

3.3.2. Трифазні лічильники електричної енергії, що встановлюються в електроустановках споживачів

3.3.2.1. Трифазні лічильники активної та активної та реактивної електричної енергії прямого включення:

- G3B.144.230.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.144.230.F37.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.145.230.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.145.230.F37.B2.P4.C311.A3.L1 (див. Примітку).
- НІК 2303 APXT.1200.MC.11 (інтерфейс RS-485);
- НІК 2303 ARPXT.1200.MC.11 (інтерфейс RS-485);
- NIK 2307 APXT.1200.MC.11 (інтерфейс RS-485);
- NIK 2307 ARPXT.1200.MC.11(інтерфейс RS-485).

3.3.2.2. Трифазні лічильники активної та активної та реактивної електричної енергії комбінованого включення:

- G3B.147.240.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.147.240.F37.B2.P4.C311.A3.L1 (див. Примітка);
- НІК 2303 ATT.1200.MC.11 (інтерфейс RS-485);
- НІК 2303 ARTT.1200.MC.11 (інтерфейс RS-485);
- NIK 2307 ATT.1200.MC.11 (інтерфейс RS-485);
- NIK 2307 ARTT.1200.MC.11 (інтерфейс RS-485);
- EPQS 122.ХХ.ХХ LL.

3.3.2.3. Трифазні лічильники активної та активної та реактивної електричної енергії трансформаторного включення:

- G3B.147.240.F17.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.147.240.F37.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.147.240.F57.B2.P4.C311.A3.L1 (див. Примітка);
- G3B.547.240.F57.B2.P4.C270.A3.L1.M1 (див. Примітка);
- НІК 2303 ART T. 1200.MC.25 (інтерфейс RS-485);
- NIK 2307 ART T. 1200.MC.25 (інтерфейс RS-485);
- EPQS 122.ХХ.ХХ LL.

Примітка: для лічильників типу G1B, G3B обов'язковою умовою є наявність в паспорті (інструкції з експлуатації) лічильників відмітки про наявність вбудованих індикаторів фіксації впливу на лічильники постійним магнітним полем і електромагнітним полем.



http://ksoe.com.ua – ВАТ ЕК «Херсонобленерго»

Рекомендації до технічних характеристик приладів обліку які придбано споживачем самостійно
Відповідно зі змінами затверджених Постановою Кабінету Міністрів України від 23.08.2016 р. N 591 до п. 12 "Правил користування електричною енергією для населення" побутовий споживач має право самостійно придбати засіб обліку для встановлення на своєму об'єкті, під час купівлі повинний керуватися наступними рекомендаціями щодо технічних характеристик приладів обліку призначених:

1. Для обліку та розрахунків за спожиту електроенергію за тарифами, диференційованими за зонами доби (багатотарифний облік): багатофункційні лічильники класу точності від 0,5 S до 2, робочий діапазон температур не гірше ніж від мінус 25 °C до 55 °C, які мають захист програмного забезпечення за допомогою коду доступу або можливістю опломбування інтерфейсних портів.

2. Для обліку та розрахунків за «зеленими тарифами» за електричну енергію, що вироблена з енергії сонячного випромінювання та вітру об'єктами електроенергетики (генеруючими установками) приватних домогосподарств: двонаправлені лічильники класу точності від 0,5 S до 2, робочий діапазон температур не гірше ніж від мінус 25 °C до 55 °C, з вбудованим GSM-модемом та інтерфейсом RS-485, які забезпечують окрему фіксацію та відображення активної енергії в прямому та зворотному напрямках, захист програмного забезпечення за допомогою коду доступу або можливістю опломбування інтерфейсних портів, .

Для передачі лічильника на баланс товариства необхідно представити: паспорт лічильника та копію касового чека на його придбання, або інший документ, що підтверджує його вартість. Приймання лічильника оформлюється Актом прийому - передачі при укладанні договору на улаштування обліку.

Звертаємо увагу замовників, що для прискорення процедури облаштування обліку необхідне спеціалізоване програмне забезпечення для параметризації приладу обліку. В товаристві в наявності програмне забезпечення наступних виробників: АДД -Енергія, АВВ, НІК, Елвін, Скайтекс, Лендіс енд Гір, Шлюмберже, Телетек, Промснабінвест, Меркурій, Телекарт.


http://www.energy.mk.ua/ – ПАТ «Миколаївобленерго»

У споживачів встановлюються прилади обліку електричної енергії які внесені до Державного реєстру засобів вимірювальної техніки, допущені до застосування на території України.
Додатковою умовою застосування того чи іншого приладу обліку є попереднє (до придбання) узгодження споживачем з філією ПАТ «Миколаївобленерго» типу приладу обліку на відповідність вимогам нормативних документів та обраному споживачем виду тарифу.
При узгодженні враховуються: вимоги щодо впровадження автоматизації обліку, захищеність приладів обліку від несанкціонованого втручання та зовнішнього впливу різними способами і методами з метою безоблікового споживання та розкрадання електроенергії, технічна і економічна доцільність, уніфікація типів засобів обліку.


http://kiroe.com.ua/ – ПАТ «Кіровоградобленерго»

Встановлення зонного обліку
Встановлення та заміна приладів обліку виконується енергопостачальником у відповідності до вимог чинного законодавства у сфері електроенергетики, зокрема Правил користування електричною енергією для населення, які затверджені постановою Кабінету Міністрів України від 26.07.1999 р. N 1357, а вартість комплексу вищеназваних робіт визначена Калькуляціями, які затверджено територіальним представництвом НКРЕКП в Кіровоградській області.
Відповідно до вимог п. 8 Правил, прилади обліку електричної енергії мають бути придбані, встановлені та підключені енергопостачальником, а їх вартість та вартість встановлення оплачена ініціаторами встановлення/заміни лічильника.
Пунктом 12 Правил визначено, що у разі вибору споживачем іншого виду тарифу на електричну енергію енергопостачальник встановлює відповідний прилад обліку. При цьому споживач оплачує вартість нового приладу обліку.
З врахуванням вищевикладеного, якщо споживач має бажання встановити прилад обліку, диференційований за періодами часу (тобто дво - чи три - зонний лічильник), йому потрібно виконати наступний комплекс заходів:
1. Звернути до представництва району електричних мереж Товариства (далі – РЕМ), в якому споживач обслуговується, з заявою про своє бажання виконання установки (заміни), параметризації (програмування) та технічної перевірки
приладу обліку. При собі необхідно мати наступні документи: паспорт, ідентифікаційний код та документ, що засвідчує право власності (користування) споживача на об'єкт нерухомості.
2. Після укладання договору підряду на виконання робіт по організації зонного обліку електроенергії оплатити наданий Товариством рахунок на оплату вартості зонного приладу обліку з технічною перевіркою та послуг з його параметризації та установки. З 01 березня 2016 р. вартість зонного приладу обліку з технічною перевіркою, який встановлюється Товариством, складає:
- 1-фазний лічильник – 1197,80 грн.;
- 3-фазний лічильник – 2498,58 грн.
Відповідно до протокольного рішення №2 відкритого засідання Національної комісії, що здійснює державне регулювання у сфері енергетики та комунальних послуг від 10.09.2015 р. з 1 листопада 2015р. первинна параметризація приладу обліку виконується безкоштовно.
Вартість робіт по установці (заміні) приладу обліку та пов'язаних з цим транспортних витрат визначається у відповідності до затверджених Калькуляцій у кожному окремому випадку індивідуально, в залежності від віддаленості об'єкта споживача від РЕМ. Для того, щоб дізнатись точну вартість комплексу робіт по установці зонного приладу обліку конкретно у Вашому будинку (квартирі) на конкретну дату звернення, рекомендуємо Вам звертатися безпосередньо до РЕМ, в якому Ви обслуговуєтесь. Працівники Товариства нададуть Вам кваліфіковану консультацію з питань обліку електроенергії, пояснювати порядок розрахунку за зонним лічильником та запропонують комплекс безкоштовних послуг, які полегшать
виконання Вами розрахунків (здійснення звірок по телефону, отримання рахунків електронною поштою та багато іншого) і, звичайно, виконають детальний розрахунок вартості комплексу робіт, пов'язаних з установки зонного лічильника.
3. Погодити в РЕМ дату та годину надання доступу до місця установки (заміни) приладу обліку.
4. Після виконання установки та підключення приладу обліку надати до РЕМ заяву про укладання (переукладання) Договору про користування електричною енергією з врахуванням встановлення зонного приладу обліку та підписати розроблені та виготовлені працівниками РЕМ його бланки.

Приклад розрахунку за 2-х зонним тарифом диференційованим за періодами години

для населення, (у тому числі яке проживає в житлових будинках, обладнаних кухонними електроплитами) (у тому числі в сільській місцевості) з 1 березня 2017 року ви можете подивитися ТУТ!



http://www.ztoe.com.ua – ВАТ ЕК «Житомиробленерго»

Рекомендації по вибору диференціальних приладів обліку побутовими споживачами у разі зміни виду тарифу на електричну енергію.

Для комерційних розрахунків за спожиту електроенергію допускаються електролічильники, які внесені в Державний реєстр засобів вимірювальної техніки серійно вироблених в Україні та ввезених на територію України партіями. У разі відсутності обраного типу лічильника в Державному реєстрі має бути підтвердження нормованих метрологічних характеристик і придатності цих засобів до застосування шляхом здійснення їх державної метрологічної атестації.
I. У разі зміни споживачем виду тарифу обраний електролічильник повинен мати наступні технічні характеристики:
- клас точності вимірювання активної енергії 1,0 (ГОСТ 30207)
- чутливість - не більше 12,5 мА;
- міжповірочний період метрологічної повірки - 16 років;
- кількість тарифів - не менше 4;
- кількість часових зон - не менше 12;
- температурний діапазон - (від мінус 35 до плюс 70) ° С;
- потужність споживана по колам напруги лічильника - не більше 2 Вт і 10 ВА;
- потужність споживана по колам струму лічильника - не більше 0,2 ВА;
- наявність індикатора видає імпульси синхронно з телеметричним виходом;
- наявність телеметричного (перевірочного) виходу;
- правильна робота при зворотному потоці потужності;
- наявність захисту від зовнішньої перенапруги на вході лічильника;
- можливість встановлення паролів першого і другого рівнів доступу
- наявність оптичного інтерфейсу для локального зчитування даних і програмування лічильника;
- швидкість передачі даних 9600 бод;
- додаткова інформація на РКІ: поточного значення часу; поточна дата; поточне значення активної потужності; чинне напруга; діюче значення струму; значення напруги нижче норми або його завищення; реверс струму; внутрішня помилка лічильника; момент зчитування інформації по інтерфейсах; індикація номера адреси (заводського номера) електролічильника;
- термін служби електролічильника - не менше 24 років;
- гарантійний термін - не менше 5 років;
- середнє напрацювання на відмову - не менше 200000 годин.
Перелік параметрів, які повинні зберігатися в енергонезалежній пам'яті вибраного електролічильника:
- облік електроенергії з нарощуванням підсумку по кожному тарифом та сумарного значення;
- фіксація та реєстрація значення енергії за тарифами і сумарне на кінець доби - до 60 днів
- фіксація та реєстрація значення енергії за тарифами і сумарне на кінець місяця - до 16 місяців
- профіль навантаження 30 хвилин, глибина зберігання до 120 днів;
- зберігання подій до 1024: відключень напруги; включень напруги; зниження напруги нижче порогового значення; перевищення напруги вище порогового значення; перевищення ліміту потужності; дата 30 пераметризаций; внутрішні збої; розкриття кожуха;
- захист від крадіжки енергії: індикація неправильних підключень, зворотного напрямку струму, датчик розтину корпусу і кришки затискачів;
- збереження в незалежній пам'яті подій з позначкою дати та часу;
- можливість відключення навантаження споживача при перевищенні встановленого значення: ліміту потужності, сили струму та напруги, впливу постійного магнітного поля більш ніж 100мТл і електричного поля понад 10 В / м.
Вимоги до конструкції та технології складання:
- тип пломби Державної повірки - свинцева, встановлена на луджена дроті або на армованому капроновому канаті. Тип пломби Державної повірки - свинцева, встановлена на луджена дроті або на армованому капроновому канаті;
- конструкція лічильника повинна забезпечувати встановлення не менше двох свинцевих пломб з пломбувальний гвинт і відлив на корпусі для пломбування;
- клемна кришка не повинна закривати пломбу повірки лічильника (для візуального контролю);
- можливість візуального огляду струмових датчиків, рахункового механізму та елементів без зняття верхньої кришки корпусу лічильника, верхня кришка корпусу лічильника повинна бути прозорою;
- відсутність щілин при механічному впливі на лічильник руками;
- корпус лічильника не має розбиратися після проведення повірки і навішування пломб Держстандарту (відокремити кожух (верхню частину корпусу) від цоколя (нижня частина корпусу), при знятих пломб держповірки та викручених стяжних гвинтах, неможливо зробити не пошкодивши або не залишивши видимі механічні сліди на зазначених конструктивних частинах корпусу електролічильника);
- можливість кріплення на стандартне посадочне місце і на DIN-рейку;
- клеми і затиски розраховані на максимальний струм лічильника;
- забезпечення кріплення проводів в клемної колодки лічильника двома гвинтами М5 або більше;
Вимоги до захисту від зовнішнього впливу:
- відповідність Додатковим вимогам до засобів обліку електроенергії, спрямованим на запобігання несанкціонованого втручання в їх роботу »від 12.07.2005 року (СОУ-Н МПЕ 40.1.35 110: 2005) ДСТУ IEC 62053-21: 2012;
- електролічильник повинен бути стійкими до впливу зовнішнього магнітного поля, створюваного струмом частоти, однаковою з частотою електромережі;
- електролічильник повинен бути стійким до впливу зовнішнього постійного магнітного поля;
- електролічильник повинен бути стійким до впливу радіоперешкод від іскрових розрядів - розряд напруги до 15 кВ через повітряний зазор;
- електролічильник повинен бути стійким до кліматичних і атмосферних впливів, комутаційних перенапруг і грозових розрядів, а також забезпечувати нормальну роботу при установці усередині виносної шафи обліку;
- електролічильник повинен бути стійким до нагрівання і вогню, механічних впливів, сонячної радіації і різкої зміни температури у відповідності з ГОСТ 30207-94.
У разі якщо у побутових споживачів впроваджена автоматизована система комерційного обліку електричної енергії (АСКОЕ) - побут споживачу необхідно звернутися до ВАТ "ЕК" Житомиробленерго "щодо вибору типу приладу обліку, який адаптований під дану систему.



http://www.donetskoblenergo.dn.ua - ВАТ «Донецькобленерго»

Перелік рекомендованих лічильників електричної енергії
1. Для побутових споживачів, в тому числі багатоквартирних житлових будинків і споживачів – юридичних осіб, які розраховуються тільки за активну електроенергію:

1.1. Лічильники прямого включення:

В однофазних мережах з напругою 220В:

• НІК 2102-01.Е2Р1*;

• НІК 2102-01.Е2СР1* з датчиком магнітного поля;

• НІК 2102-02 М2В з індикатором магнітного поля;

ME172-D31A42-L11-M3K03Z.

В однофазних мережах з напругою 220В для багатотарифного обліку:

• НІК 2102-01.Е2ТР1;

• НІК 2102-01.Е2СТР1 з датчиком магнітного поля.

У трифазних мережах з напругою 220/380В:

• НІК 2303АП-1140М*; • НІК 2303L АП-1040М*;

• НІК 2303I АП-1400М*;

• НІК 2301АП;

• ZMD120.

У трифазних мережах з напругою 220/380В для багатотарифного обліку:

• НІК 2303АП...Т-1140М*;

• НІК 2303L АП...Т -1040М*;

• НІК 2303I АП...Т -1400М*;

• НІК 2303АП...Т;

• ACE3000.

У трифазних мережах з напругою 3*127/220В:

• НІК 2301АП-127.

У трифазних мережах з напругою 3*127/220В для багатотарифного обліку:

• НІК 2301АП...Т-127.

1.2. Лічильники трансформаторного з трансформаторами струму розрахункового значення кл. 0,5 S:

У трифазних мережах з напругою 220/380В:

• НІК 2303АК-1140М;

• НІК 2303L АК-1040М*;

• НІК 2303I АК-1400М*;

• НІК 2301АК.

У трифазних мережах з напругою 220/380В для багатотарифного обліку:

• НІК 2303АК...Т -1140М;

• НІК 2303L АК...Т -1040М*;

• НІК 2303I АК...Т -1400М*;

• НІК 2303АК...Т.

У трифазних мережах з напругою 3*127/220В:

• НИК 2303АК1-127. В трехфазных сетях с напряжением 3*127/220В для многотарифного учета:

• НИК 2303АК1Т…Т-127.

2. Для потребителей юридических лиц, которые рассчитываются за активную и реактивную электроэнергию, с нагрузкой до 150 кВт;

2.1. Счетчики прямого включения:

В трехфазных сетях с напряжением 220/380В:

• НИК 2303АРП-1140МС*;

• НИК 2303L АРП-1040МС*;

• НИК 2303I АРП-1400МС*;

• НИК 2303АРП;

В трехфазных сетях с напряжением 220/380В для многотарифного учета:

• НИК 2303АРП…Т-1140МС*;

• НИК 2303L АРП…Т -1040МС*;

• НИК 2303I АРП…Т -1400МС*;

• НИК 2303АРП…Т;

• ACE6000;

«Альфа» А1140.

2.2. Счетчики трансформаторного с трансформаторами тока расчетного значения кл. 0,5S:

В трехфазных сетях с напряжением 220/380В:

• НИК 2303АРК1-1140МС;

• НИК 2303L АРК1-1040МС*;

• НИК 2303I АРК1-1400МС*;

• НИК 2301АРК1.

В трехфазных сетях с напряжением 220/380В для многотарифного учета:

• НИК 2303АРК…Т -1140МС;

• НИК 2303L АРК…Т -1040МС*;

• НИК 2303I АРК…Т -1400МС*;

• НИК 2303АРК1Т;

• ACE6000;

• «Альфа» А1140.

3. Для потребителей юридических лиц, которые рассчитываются за активную и реактивную электроэнергию, с нагрузкой 150 кВт и выше:

3.1. В трехфазных сетях с напряжением 380В и нагрузкой до 400 кВт счетчики с возможностью включения в АСКУЭ ПАО «ДТЭК Донецкоблэнерго» трансформаторного включения, с трансформаторами тока расчетного значения кл. 0,5S:

• «Альфа» А1140;

• ACE6000;

«Альфа» А1805;

• SL7000 (кл.1).

3.2. В трехфазных сетях с напряжением 380В и нагрузкой свыше 400 кВт, и в трехфазных сетях с напряжением 6кВ и выше счетчики с возможностью включения в АСКУЭ ПАО «ДТЭК Донецкоблэнерго» трансформаторного включения с трансформаторами тока расчетного значения кл. 0,5S:

• «Альфа» А1805;

• SL7000 (кл.0,5S).

* Модификация счетчиков НИК с ZigBee и PLC модемами, которым необходимо отдавать предпочтение при рекомендации счетчиков потребителям.

Для электросчетчиков типа НИК на боковую сторону счетчика должна быть нанесена голограмма «Для використання в Донецькій області», а на лицевой стороне счетчика должна быть надпись «ЗАХИСТ ВІД МАГНІТНИХ ТА РАДІОЗАВАД».

Продолжение следует....

Модификация счетчиков НИК с ZigBee и PLC модемами, которым необходимо отдавать предпочтение при рекомендации счетчиков потребителям

Інші статті

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
